【DMV-1600】
画面16割器マルチビューワ
型番: DMV-1600
販売元: アルテックス
- 国内画像処理機器専門メーカー「Artics」製画面分割器
- 単画面/4/9/12/16分割表示が可能なプロユース16分割器
- 日本語メニュー表示
- CVBS入力に対応
[納期区分] お取り寄せ:4~10営業日以内に出荷

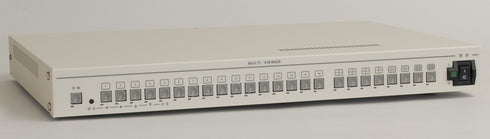

【商品説明】画面16割器マルチビューワ DMV-1600
2系統の映像出力を備えた画面16分割器
DMV-1600は最大16台までの防犯カメラ映像等を入力でき、2系統の映像出力を備えた画面分割器です。
出力1:単画面1~16チャンネル、4分割画面A/B/C/D、9分割画面A/B、12分割画面、16分割画面、オートシーケンス
出力2:単画面1~16チャンネル、4分割画面A/B/C/D、オートシーケンス
また、1/60リフレッシュなのでフレーム落ちの無い滑らかな動画映像を画面上に再現することができます。

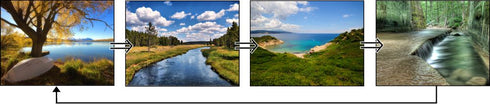

ノイズレスシーケンシャル機能
DMV-1600は1秒~999秒間隔で表示画面を切り換えるシーケンシャル機能を搭載しています。1/60リフレッシュなので画面切替時のノイズが出ず、ストレスのないスムーズな画面切換が可能です。また、スキップ(表示しない)チャンネルの指定もできます。
その他機能
- QA(1~4CH固定)およびQB(5~8CH固定)の4分割専用出力を備えています。
- 映像サイズ(ノーマル / ラージ)、アスペクト比(4:3 / 16:9)を選択できます。
- 各チャンネルに最長8文字のタイトルを挿入できます。
- アラーム入力端子、またはリモート入力端子を備えています。
- アラーム入力時やビデオロス時の信号出力をそれぞれ備えていますので、ブザー等を接続できます。
- 日付、時刻表示機能を備えています。
- RS-232C、RS-485の外部制御を備えています。
DMV-1600 アクセサリー
DMV-1600のアクセサリーとして下記アクセサリーをご用意しております。
それぞれ価格、納期お問い合わせ品となりますので、必要な場合はお問い合わせ下さい。
- 19インチラックマウント金具・1台用(JIS/EIA)
【画面16分割器 DMV-1600】のご紹介
DMV-1600は国内画像処理機器専門メーカー「Artics」製の業務用プロユース向け画面16分割器です。表示方法は単画面表示、4分割表示、9分割、12分割、16分割表示が可能です。DMV-1600には高速処理が可能なチップを搭載されており、モニター映像表示は単画面、4分割表示画面、9分割表示画面、12分割表示画面、16分割表示画面共に1/60リフレッシュに対応することでフレーム落ちの無い滑らかな動画表示が可能です。シーケンシャル機能時もノイズレスのシームレスでの画面切換が可能で高性能シーケンシャルスイッチャーとしてもご利用いただくことができます。DMV-1600の端子にはアラーム入出力も備わっており、防犯用途から工業用・産業用の画面16分割器としてご活用いただける画面16分割器です。
「Artics」
国内画像処理機器専門メーカーです。
国内の自社工場で製造を行っておりますので保守性が高く、高品質・高アフター製品をご提供致します。
【仕様・アクセサリー】画面16割器マルチビューワ DMV-1600
DMV-1600 仕様
映像方式 | NTSC方式準拠 |
カメラ映像入力 | 16系統(ループスルー付) BNC端子 VBS 1.0Vp-p 75Ω終端 不平衡(ループスルー使用時 75Ω終端 OFF) |
モニタ映像出力1 | 1系統 BNC端子 VBS 1.0Vp-p 75Ω終端 不平衡 1/60(秒)リフレッシュ ノイズレス 単画面1~16ch. 4分割A(1~4ch.) 4分割B(5~8ch.) 4分割C(9~12ch.) 4分割D(13~16ch.) 9分割A(1~9ch.) 9分割B(8~16ch.) 12分割(1~12ch.) 16分割(1~16ch.) 自動切換え(単画面のみ/分割画面のみ/ミックス) フロント ボタンによる切換え 分割画面はチャンネルの任意配置可 |
モニタ映像出力2 | 1系統 BNC端子 VBS 1.0Vp-p 75Ω終端 不平衡 1/60(秒)リフレッシュ ノイズレス 単画面1~16ch. 4分割A(1~4ch.) 4分割B(5~8ch.) 4分割C(9~12ch.) 4分割D(13~16ch.) 自動切換え(単画面のみ/分割画面のみ/ミックス) メニューによる設定,固定出力 |
自動切換え (オートシーケンス) |
単画面1~16チャンネルのみの自動切換え 分割画面(4A,4B,4C,4D,9A,9B,12,16)のみの自動切換え 単画面,分割画面のミックス 各画面ごとに0~99(秒)の表示時間を設定可 |
映像サイズ | ノーマル/ラージ |
アスペクト比 | 4:3 / 16:9 |
制御信号入出力端子 | D-Sub25ピン (インチネジ#4-40UNC) アラーム/リモートをメニューにて選択
|
アラーム機能 | アラーム入力チャンネルの単画面表示 アラーム保持モード:INT./EXT. 検出接点:メイク/ブレイク INT.保持時間:約3~999秒に可変 アラーム解除後動作:戻る/そのまま アラーム表示:ON/OFF 履歴:100件までチャンネル,日時を記録 |
ビデオロス機能 | ビデオ ロス チャンネルのテロップ表示 チャンネルごとの検出/非検出の設定 履歴:100件までチャンネル,日時を記録 |
RS-232C | RXD,TXD,GND RS-232C信号規格準拠 D-Sub9ピン・オス (インチネジ#4-40UNC) |
RS-485 | RJ-11×2(ループスルー) RS-485信号規格準拠(Half Duplex) モジュラージャック |
タイトル表示 | 各チャンネル最長8文字まで 英,数,記号,カタカナ 単画面のみ表示位置可変 4,9分割画面表示位置は中央下部固定 12,16分割画面はチャンネル番号のみ表示 |
分割画面ボーダーライン | OFF/WHITE/BLACK |
ボタンロック機能 | 単画面1~16/分割画面/自動切換えの表示をロックし、ボタン操作を禁止する ※製造番号21101031以降に追加された機能 |
使用温湿度 | 0~40℃ RH20~90%(ただし、結露しないこと) |
電源電圧/消費電力 | AC100V 50/60Hz 約18W |
AC入力ケーブル長 | 約1.7[m] |

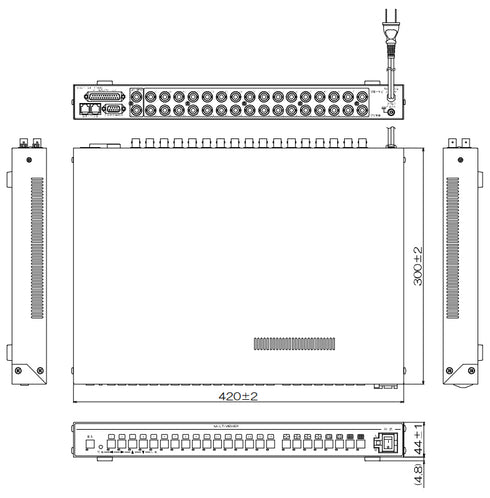

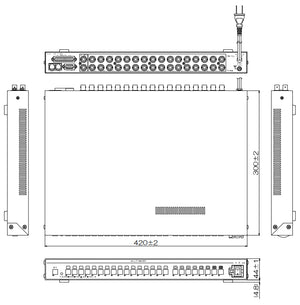

外形寸法 | 420(W) × 300(D) × 44(H)[mm] (ゴム足、突起部除く) |
筐体色 | アイボリィ |
質量 | 約3.5Kg |
付属品 | 取扱説明書 |
別売品 | 専用リモート コントローラー RMC-1600 D-subコネクター/端子台変換器 DTC-P25 19インチ ラックマウント金具(JIS/EIA) |
- 商品は品質改善の為、予告なく仕様が変更となる場合がございます。
DMV-1600 アクセサリー
こちらの商品に対応した主なアクセサリーカテゴリーの一覧です。必要なアクセサリーがありましたら別途お買い求めください。
対応アクセサリー | 説明 |
---|---|
ケーブル | こちらの商品には配線ケーブルは付属しておりません。配線ケーブルが必要な場合は別途お買い求めください。 |
コネクタ | 接続に際して、変換コネクタが必要な場合は別途お買い求めください。 |
RMC-1600 | 16チャンネル リモートコントローラー |
DTC-P25 | D-subコネクター/端子台変換器 |
上記アクセサリー以外にも様々な周辺機器・アクセサリーをお取り扱いしております。【周辺機器・アクセサリー】のカテゴリーもぜひご覧ください。
【FAQ・よくあるご質問】画面16割器マルチビューワ DMV-1600
アナログHDカメラの入力はできますか?
本商品はCVBS(アナログ)カメラ入力専用モデルとなります。アナログHDカメラの映像入力には対応しておりません。
CVBS(アナログ)出力切替が可能なモデルでしたら入力は可能です。
