【DTC-P25/DTC-P15/DTC-P09/DTC-P09S】
D-subコネクター/端子台変換器

型番: DTCシリーズ

販売元: アルテックス

¥12,540
DTC-P25 / 25ピン・オス
DTC-P15 / 15ピン・オス
DTC-P09 / 9ピン・オス
DTC-P09S / 9ピン・メス
  • 国内画像処理機器専門メーカー「Artics」製変換装置
  • D-subコネクターを端子台に変換します

[納期区分] お取り寄せ:4~10営業日以内に出荷

商品説明
仕様
FAQ・よくあるご質問
ダウンロード一覧
商品説明

【商品説明】D-subコネクター/端子台変換器 DTC-P25/DTC-P15/DTC-P09/DTC-P09S

D-sub/端子台変換器
  • D-subコネクターから端子台への変換装置です
  • 端子台はプッシュ式で1.5(mm2)の線材まで対応しています
  • D-subコネクターの煩わしいハンダ付けから解放されます

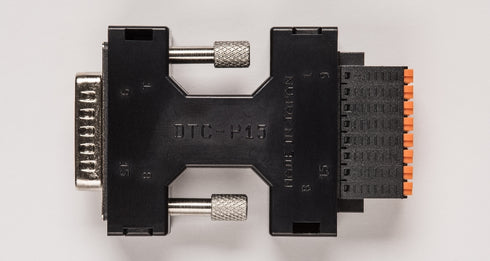

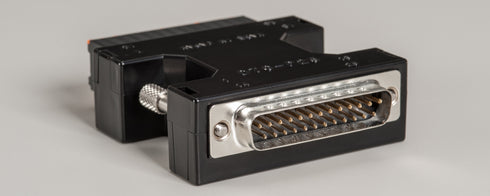

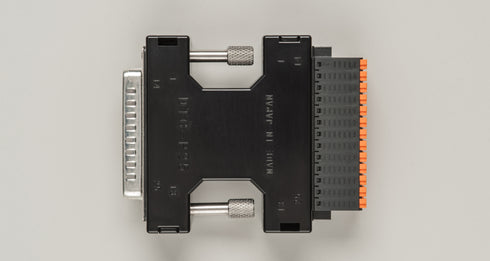

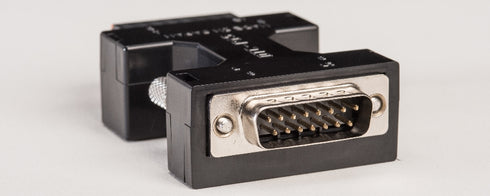

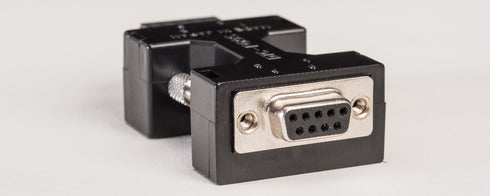

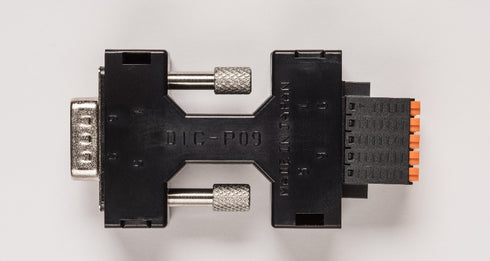

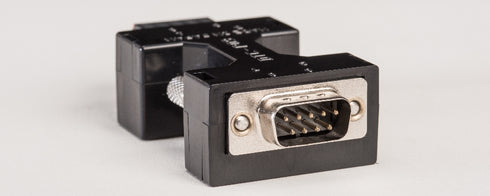

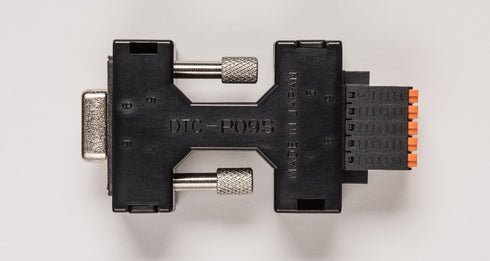

DTC-P25 / DTC-P15 / DTC-P09 / DTC-P09S 上面・D-sub写真

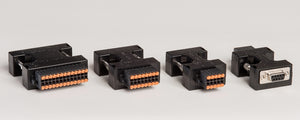

【D-subコネクター/端子台変換器 DTC-P25 / DTC-P15 / DTC-P09 / DTC-P09S】のご紹介

D-subコネクター/端子台変換器 DTC-P25 / DTC-P15 / DTC-P09 / DTC-P09Sは、D-subコネクターから端子台への変換ができる装置です。端子台はプッシュ式を採用し、D-subコネクターの煩わしいハンダ付けを行わずに接続ができます。接続作業を簡略化させたい場合にお薦めです。

「Artics」
国内画像処理機器専門メーカーです。
国内の自社工場で製造を行っておりますので保守性が高く、高品質・高アフター製品をご提供致します。

仕様

【仕様】D-subコネクター/端子台変換器 DTC-P25/DTC-P15/DTC-P09/DTC-P09S

型番 DTC-P25 DTC-P15 DTC-P09 DTC-P09S
D-subコネクター 25ピン・オス 15ピン・オス 9ピン・オス 9ピン・メス
外形寸法
幅×奥行×高(mm)
D-sub,端子台を含む
60×73.6×21 45.4×73.6×21 38×73.6×21 38×73.4×21
質量 約60g 約45g 約35g 約35g
D-subネジ 勘合固定ネジ(インチ#4-40UNC)
端子台 ピッチ3.5mm プッシュ式
使用可能線材 太さ0.2~1.5(mm2)
使用温湿度 0~40℃ RH20~90%(ただし、結露しないこと)
筐体色 黒色 ABS樹脂
付属品 取扱説明書
ご注意
  • 商品は品質改善の為、予告なく仕様が変更となる場合がございます。
FAQ・よくあるご質問

【FAQ・よくあるご質問】D-subコネクター/端子台変換器 DTC-P25/DTC-P15/DTC-P09/DTC-P09S

何mmの線材まで対応しますか?

適合電線はAWG24~16まで対応します。

ダウンロード一覧

【ダウンロード一覧】D-subコネクター/端子台変換器 DTC-P25/DTC-P15/DTC-P09/DTC-P09S

仕様書 / データシート ダウンロード

※メーカーサイトへのリンクとなります。

DTC-P25 仕様書・外観図
DTC-P25取扱説明書
DTC-P15 仕様書・外観図
DTC-P15 取扱説明書
DTC-P09 仕様書・外観図
DTC-P09 取扱説明書
DTC-P09S 仕様書・外観図
DTC-P09S 取扱説明書
