【AMV-800】
アナログHD8入力DVI出力マルチビューワ
型番: AMV-800
販売元: アルテックス
- 国内画像処理機器専門メーカー「Artics」製画面分割器
- 単画面/4/6/9分割表示が可能なプロユース8分割器
- AHD/HD-TVI/HD-CVIのアナログHD入力に対応
- 日本語メニュー表示
- CVBS入力に対応
[納期区分] お取り寄せ：4～10営業日以内に出荷
【商品説明】アナログHD8入力DVI出力マルチビューワ AMV-800
アナログHD 8入力 DVI出力 マルチビューワ
AMV-800はアナログHDカメラを8台まで接続してスルー出力とDVI-D出力より同じ映像を出力することができるマルチビューワです。高画質の単画面、4分割画面、6分割画面、9分割画面を表示することができます。
3方式のアナログHDカメラの入力に対応
AMV-800の映像入力はAHD、HD-TVI、HD-CVIおよびNTSC映像信号に対応しています。 また、各映像方式の混在にも対応し、異なる映像方式のカメラを一括で画面表示できます。

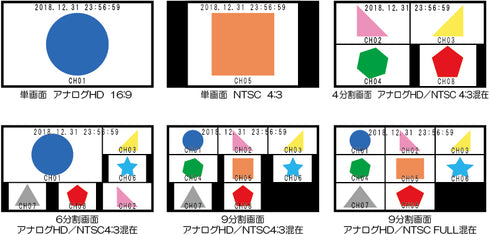

分割画面例
AMV-800の分割画面例です。
単画面、4分割、6分割、9分割表示に対応します。

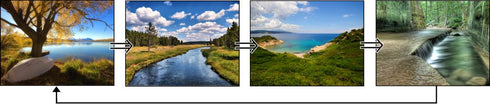

オートシーケンシャル機能
AMV-800は1秒～99秒間隔で表示画面を切り換えるシーケンシャル機能を搭載しています。
また、スキップ(表示しない)チャンネルの指定もできます。
その他機能
- NTSC映像入力チャンネルは4:3表示またはFULL表示を選択できます。
- 分割画面には任意のカメラ入力を配置できます。（重複不可）
- 英数字,カタカナ,記号から選択して各チャンネルに最長10文字のタイトルを挿入できます。
- 専用ソフトを使用すればタイトルに漢字,ひらがなを挿入できます。 （専用ソフトはメーカーサイトからダウンロードできます)
- アラーム入力端子､またはリモート入力端子を備えています。
- アラーム入力時やビデオロス時の信号 出力をそれぞれ備えていますので､ブザー等を接続できます。
- 日付・時刻表示機能を備えています。
- RS-232C,RS-485の外部制御を備えています。

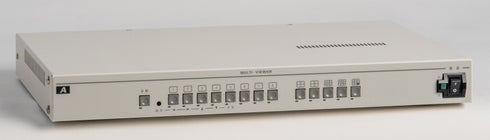

AMV-800 本体前面
AMV-800 本体背面

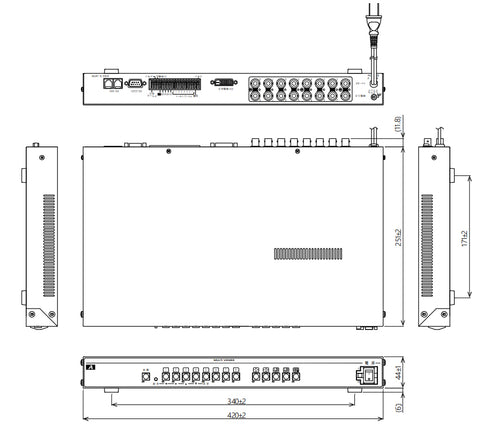

AMV-800 本体寸法図
AMV-800 アクセサリー
AMV-800のアクセサリーとして下記アクセサリーをご用意しております。
それぞれ価格、納期お問い合わせ品となりますので、必要な場合はお問い合わせ下さい。
- 19インチラックマウント金具・1台用（JIS/EIA）
【アナログHD 8入力 DVI出力 マルチビューワ AMV-800】のご紹介
AMV-800は国内画像処理機器専門メーカー「Artics」製の業務用プロユース向けアナログHD 8入力 DVI出力 マルチビューワ（画面8分割器）です。表示方法は単画面表示、4分割表示、6分割表示、9分割表示に対応します。AMV-800は昨今防犯カメラの映像方式として主流になっているAHDを始め、HD-TVI、HD-CVIの3つのアナログHDカメラの入力に対応し、NTSC映像信号の入力にも対応しています。また、それぞれの映像方式の混在入力にも対応しています。画面分割の他、オートシーケンシャル機能も搭載しているので、オートシーケンシャルスイッチャーとしてもご利用いただくことができます。この他、AMV-800の端子にはアラーム入出力も備わっており、防犯用途から工業用・産業用アナログHD映像信号用画面分割器としてご活用いただけます。
「Artics」
国内画像処理機器専門メーカーです。
国内の自社工場で製造を行っておりますので保守性が高く、高品質・高アフター製品をご提供致します。
【仕様・アクセサリー】アナログHD8入力DVI出力マルチビューワ AMV-800
AMV-800 仕様
| 映像方式 | AHD, HD-TVI, HD-CVI, NTSC方式対応(混在可) ※メニューの"ビデオフォーマット"にて設定する 1920×1080(30p) 1280×720(30p) ※メニューの"ビデオフォーマット"にてサイズを設定する(NTSC除く) |
| カメラ映像入力 | 8系統(ループスルー付) BNC端子 (ループスルー使用時 75Ω終端OFF) |
| DVI 映像出力 | 1920×1080(59.94p) 1系統 DVI-Dコネクター (インチネジ#4-40UNC) DVI 1.0準拠 ※音声データは出力されません |
| 画面表示 | 分割画面はチャンネルの任意配置可 単画面：1～8チャンネル 4分割画面：4A、4B 均等4分割 6分割画面：6A、6B （左上：大画面1チャンネル、右上～左下：小画面5チャンネル） 9分割画面：均等9分割 右下：黒表示 自動切換え動作：単画面1～8のみ / 各分割画面のみ / ミックス （各画面の表示時間：0～99秒 ※0秒はスキップ） |
| 外部制御信号入出力 | 端子台、アラーム / リモートをメニューで選択 ・アラーム入力8系統(1～8チャンネル) 無電圧メイク/ブレイク接点 ・リモート入力15系統(自動切換え,各単画面,分割画面,30秒補正) 無電圧メイク接点 ・アラーム出力1系統 オープンコレクタ DC12V 100mA以下(アラーム動作時,ビデオロス時) |
| RS-232C | RXD,TXD,GND RS-232C信号規格準拠 D-Sub9ピン・オス (インチネジ#4-40UNC) |
| RS-485 | RJ-11×2(ループスルー) RS-485信号規格準拠(Half Duplex) モジュラージャック |
| アラーム機能 | アラーム入力チャンネルの単画面表示 アラーム動作時､信号出力 アラーム保持モード：INTERNAL / EXTERNAL 検出接点：MAKE / BREAK INT.保持時間：約3～999秒に可変 アラーム解除後動作：戻る/そのまま アラーム画面表示：ON/OFF |
| ビデオ ロス機能 | ビデオ ロス チャンネルの画面表示 チャンネルごとの検出/非検出の設定 ビデオ ロス中の信号出力ON/OFF 画面背景色の設定 黒/青 |
| タイトル表示機能 | 各チャンネル最長全角10文字まで メニューにてカタカナ,英,数,記号を入力 専用ソフト使用により漢字,ひらがなを入力可 各チャンネル映像中央下部に固定表示 表示/非表示を設定 単画面,各分割画面ごと 文字サイズ 大(46×46)/小(30×30)を選択 単画面,各分割画面ごと ※日時,メッセージの文字サイズも連動する |
| 日時表示機能 | 年月日時分秒 画面中央上部 表示/非表示を設定 月差30秒以内 |
| 分割画面ボーダーライン | OFF / WHITE / GRAY / BLACK |
| 挿入文字表示位置 | 左右方向16段階,上下方向16段階 可変 |
| ボタン ロック機能 | 単画面1～4/分割画面/自動切換えの表示をロックし､ボタン操作を禁止する |
| 使用温湿度 | 0～40℃ RH20～90%（ただし､結露しないこと） |
| 電源電圧/消費電力 | AC100V 50/60Hz 約13W |
| AC入力ケーブル長 | 約1.7[m] |
| 外形寸法 | 420(W) × 251(D) × 44(H)[mm] (ゴム足、突起部を除く) |
| 筐体色 | アイボリィ |
| 質量 | 約2.8Kg |
| 付属品 | 取扱説明書 |
| 別売品 | 専用リモート コントローラー RMC-800 19インチ ラックマウント金具(JIS/EIA) |
- 商品は品質改善の為、予告なく仕様が変更となる場合がございます。
AMV800 アクセサリー
こちらの商品に対応した主なアクセサリーカテゴリーの一覧です。必要なアクセサリーがありましたら別途お買い求めください。
| 対応アクセサリー | 説明 |
|---|---|
| ケーブル | こちらの商品には配線ケーブルは付属しておりません。配線ケーブルが必要な場合は別途お買い求めください。 |
| コネクタ | 接続に際して、変換コネクタが必要な場合は別途お買い求めください。 |
| RMC-800 | 8チャンネル リモートコントローラー |
| DTC-P09S | D-subコネクター/端子台変換器 |
上記アクセサリー以外にも様々な周辺機器・アクセサリーをお取り扱いしております。【周辺機器・アクセサリー】のカテゴリーもぜひご覧ください。
【FAQ・よくあるご質問】アナログHD8入力DVI出力マルチビューワ AMV-800
アナログHDカメラの入力はできますか？
本商品は2MP解像度までのAHD/HD-TVI/HD-CVIのアナログHD入力に対応しています。
