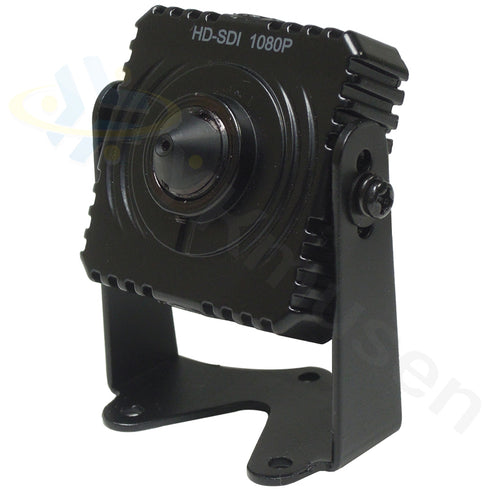

【YKS-PNP210SDI】
フルHDピンホールHD-SDI/EX-SDI小型カメラ

型番: YKS-PNP210SDI

販売元: ワイケー無線

¥29,040
  • HD-SDI/EX-SDIフォーマットに対応した小型防犯カメラ
  • フルHD画質での監視を手軽に実現
  • 2.1MP Panasonic製CMOSイメージセンサー搭載
  • 秘匿性の高いピンホールレンズを採用
  • デジタルスローシャッター機能搭載で低照度撮影にも対応
  • WDR機能搭載で逆光環境にも対応

[納期区分] 通常納期:当日~翌営業日以内に出荷

商品説明
撮影画像
仕様・アクセサリー
FAQ・よくあるご質問
商品説明

【商品説明】フルHDピンホールHD-SDI/EX-SDI小型カメラ YKS-PNP210SDI

フルハイジョン画質での監視を実現

YKS-PNP210SDIはPanasonic製1/3インチ210万画素CMOSイメージセンサーを搭載したHD-SDI小型です。200万画素オーバーの画素数を余すことなく発揮したフルハイビジョン映像(Full HD/1920×1080P)を実現し、フルハイビジョンによる高精細な監視映像を提供します。

EX-SDI、CVBS出力に対応

YKS-PNP210SDIはHD-SDIの規格を進化・拡張させた信号伝送規格のEX-SDI出力に対応しています。対応する機器(EX-SDI用録画機器等)と組み合わせることでHD-SDI規格の2倍以上の長距離伝送が可能となります。(5C-FBで最大350m)また、CVBS(アナログ)出力にも対応し、従来のアナログ防犯カメラとしてもご使用いただくことができます。

※HD-SDI / EX-SDIの切り替えはOSDスイッチで行うことができます。

小型カメラ

YKS-PNP210SDIはボックス型のHD-SDI監視カメラと遜色ない撮影能力を備えならも、高39×幅39(mm)と通常の監視カメラに比べて大幅に筺体をコンパクトにさせた小型カメラです。レンズにはピンホールレンズを採用しているので監視カメラを目立たせずに設置したい場合に適します。

Day&Night機能搭載

YKS-PNP210SDIは暗くなると自動的に白黒撮影に切換、感度を増幅して撮影を行うことができるDay&Nightモードを搭載しています。カラー時は最低照度1.0Luxですが白黒時は0.05Luxでの撮影画可能です。

※切替は自動、手動、カラー固定、白黒固定が可能です。
※赤外線には対応しておりません。
※デジタルスローシャッター機能により、さらに感度を上げることができます。

カラー・白黒イメージ

▲カラー映像・白黒映像のイメージ(参考画像)です。

3DNR(三次元デジタルノイズリダクション)機能搭載

YKS-PNP210SDIは低照度撮影時に発生しやすいノイズを大幅に低減させる3DNR機能を搭載しています。これにより夜間・暗視撮影時でも鮮明な高画質映像を実現します。

3DNR比較画像

【3次元ノイズリダクション機能比較画像】
実際に低照度下で撮影を行いました。左が3DNR機能OFFの画像、右が3DNR機能ONの画像です。
3DNR機能が大幅にノイズを低減させている事が分かります。

デジタルスローシャッター(DSS)機能搭載

YKS-PNP210SDIはデジタルスローシャッター機能(電子感度アップ)を搭載しています。デジタルスローシャッター機能により夜間、低照度下では電子的に感度を増幅させ、肉眼では監視できないレベルの低照度環境下でも、明るい映像で撮影することが可能です。オフ~最大32倍まで設定することができます。

※デジタルスローシャッター機能は感度を上げ過ぎると極端に動画撮影能力が落ちます。

WDR機能搭載

YKS-PNP210SDIはWDR(ワイドダイナミックレンジ)機能を搭載しています。WDR機能により強い逆光時に生じる被写体の黒つぶれをデジタル処理し、全体の映像を明瞭に補正する事が出来ます。逆光補正機能よりも補正が強い為、逆光の強い監視場所で監視する場合にも安定した映像で監視が可能です。

WDR機能比較画像

【WDR機能比較画像】
明暗差のある環境で実際に撮影した画像です。左がWDR機能OFFの画像、右がWDR機能ONの画像です。
WDR機能使用時の方が前面の対象物が明るく撮影出来ているのが分かります。

OSD機能搭載

YKS-PNP210SDIはOSD(オンスクリーンディスプレイ)機能を搭載しています。 多彩な機能をモニター画面を見ながら、設定することが出来ます。

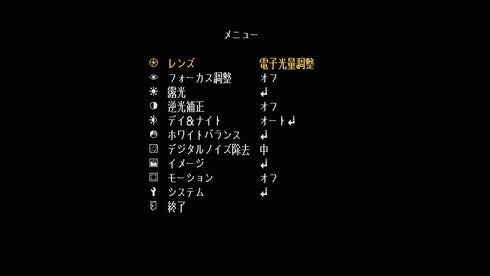

YKS-PNP210SDI OSDメニュー画面1
▲メイン設定画面
本体のメイン設定画面です

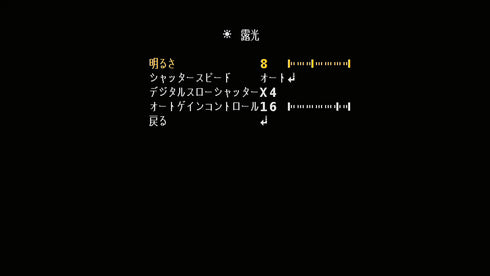

YKS-PNP210SDI OSDメニュー画面2
▲露出・シャッター速度設定画面
シャッタースピードやDSSの設定画面です。

YKS-PNP210SDI OSDメニュー画面2
▲システム設定画面
カメラタイトルシステム関連、解像度等の設定画面です。

プライバシーマスク機能搭載

YKS-PNP210SDIは画面上にマスキングをかけられるプライバシーマスク機能を搭載しています。プライバシーマスク機能により、画面上の任意の領域を最大16ヶ所までマスキングを行うことができます。監視エリアで撮影を行いたくない場所の除外やプライバシーを重視した監視に最適です。

その他機能

YKS-PNP210SDIは上記でご紹介した機能以外にも多彩な機能を搭載しています。
・カメラタイトル…英数字でカメラタイトルを設定できます。
・ミラー機能…監視映像を上下左右反転させることができます。

本体前面・側面

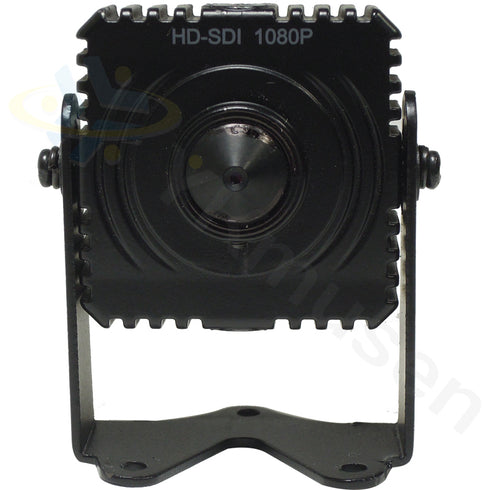

YKS-PNP210SDI 本体前面

Panasonic1/3インチ210万画素CMOSイメージセンサーを搭載。筺体サイズは高さ39×幅39(mm)の小型サイズを実現。レンズにはf3.7mmの3メガピクセル対応ピンホールレンズを搭載しています。

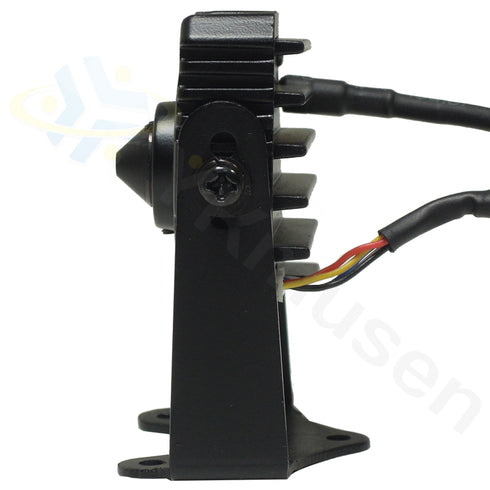

YKS-PNP210SDI 本体側面

奥行きは約31mmと超小型に仕上がっています。

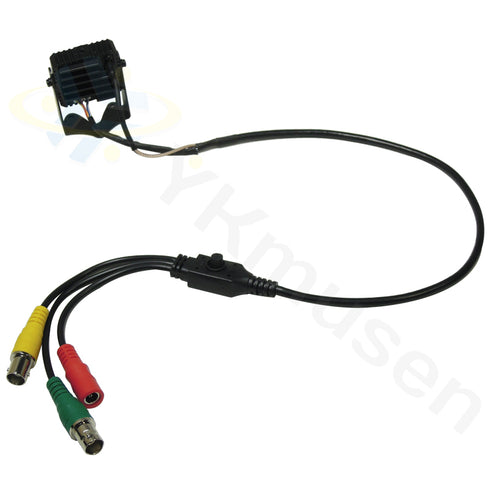

本体背面 接続部分

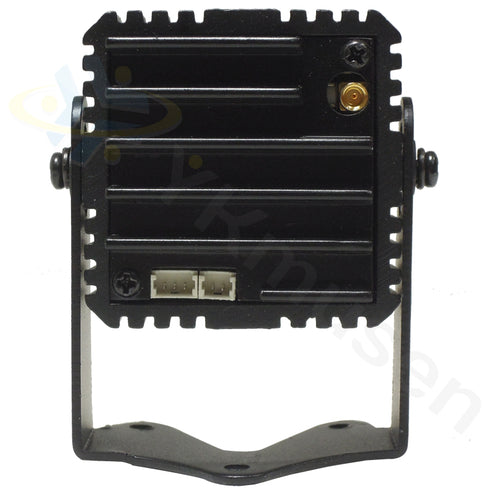

YKS-PNP210SDI 本体背面・接続部分

YKS-PNP210SDI 本体背面・接続部分

本体背面からケーブルが出力され、約43cmの位置にOSD操作スイッチが備わっています。OSD操作スイッチより3つの端子に分岐し、末尾でHD-SDI出力端子(SMPTE 292M/BNC-J)、アナログ出力端子(CVBS/BNC-J)、DC端子に分岐します。

【フルHDピンホールHD-SDI/EX-SDI小型カメラ YKS-PNP210SDI】のご紹介

YKS-PNP210SDIはHD-SDI方式のメガピクセル小型ピンホール監視カメラです。本体は高さ39mm×幅39mmの小型サイズを実現し、他のHD-SDI監視カメラと比べると圧倒的なコンパクトサイズを実現しています。また、レンズにはピンホールレンズを採用することで3mm~5mm程度の穴があれば撮影が可能となります。小型サイズの筺体とピンホールレンズを採用していることから、不正行為等をカメラの存在を気付かれずに撮影することができます。

イメージセンサーには1/3インチ220万画素Panasonic製CMOSイメージセンサー(有効画素数210万画素)を搭載。出力解像度は1920×1080(1080P)のフルHD出力に対応し、フルハイビジョンによる高精細映像での監視を実現します。また動画性能にも長けており30fpsの滑らかな映像で撮影ができます。更に低照度下での監視にも耐えられるようにDay&Night機能とデジタルスローシャッター機能を搭載することで低照度下の撮影にも強く、多少薄暗い環境下でも監視を可能にします。

主な撮影機能として明暗差の激しい場所で安定した映像を得ることが出来るWDR機能を始め、蛍光灯のチラツキを完全抑制するフリッカレス機能、色温度の調整が出来るホワイトバランス機能、低照度下のノイズを軽減させる3DNR機能等、画質を安定させる為の様々な機能を搭載。また、プライバシー保護用のマスキングや、動体検知機能、画像の上下左右反転機能、カメラタイトル表示なども搭載しており必要な機能はほぼ兼ね揃えています。また、これらの各機能はOSD設定機能によりモニター画面にメニューを表示させて設定することができます。メニュー表示は日本語となっており、多彩な機能もスムーズに設定していただくことができます。

なお、HD-SDI方式の防犯・監視カメラは通常のアナログビデオ入力には接続することはできず、画角調整や各設定を行うには別途HDMIコンバーターが必要となりますが、YKS-PNP210SDIはアナログビデオ出力も備えています。その為、HDMIコンバーターを使用せずにアナログ出力にて画角調整や設定を行っていただくことができます。

YKS-PNP210SDIはその小型サイズとピンホールレンズを採用していることから対象者に気付かれない様に証拠撮りを行いたい場合に適したHD-SDI監視カメラです。また、そのコンパクトさから何かにカモフラージュして設置をすることも出来ます。社内での不正行為の証拠撮り等に非常に効果を発揮する為、相手に気付かれずに犯行現場を押さえたい場合等にお薦めの防犯カメラです。

撮影画像

【撮影画像】フルHDピンホールHD-SDI/EX-SDI小型カメラ YKS-PNP210SDI

YKS-PNP210SDIで実際に撮影した静止画像をご用意致しました。

YKS-PNP210SDI 屋内撮影画像

YKS-PNP210SDI 屋内撮影画像

レンズはf3.7mm3メガピクセル対応ピンホールレンズを採用。
色合い、映像の輪郭共に文句無しの画質で撮影ができます。

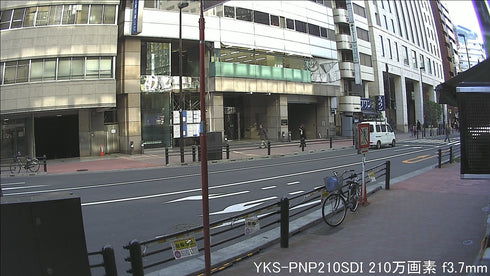

YKS-PNP210SDI 屋外撮影画像

YKS-PNP210SDI 屋外撮影画像

全体的な色合いが良く、ノイズの出もほとんどなく鮮明度の高さがうかがえます。
細かな文字なども確認することができます。

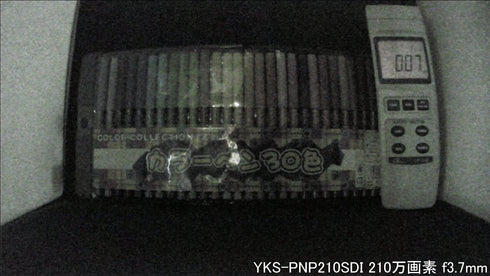

YKS-PNP210SDI 低照度撮影画像

YKS-PNP210SDI 屋内低照度撮影画像

ノイズは出るものの照度0.07Lux程度では問題無く撮影ができました。
DSSは最大4倍に設定をして撮影しましたが、この状態では被写体の動きにも対応出来、十分良好な撮影が可能です。

仕様・アクセサリー

【仕様・アクセサリー】フルHDピンホールHD-SDI/EX-SDI小型カメラ YKS-PNP210SDI

YKS-PNP210SDI 仕様

イメージセンサー 1/3インチ210万画素Panasonic製CMOSイメージセンサー
総画素数 2,010(H)×1,108(V)、220万画素
有効画素数 1,944(H)×1,092(V)、210万画素
走査方式 プログレッシブスキャン方式
HD-SDI映像出力形式 1.45G/s、HD-SDI Output (SMPTE 292M)
アナログ映像出力形式 1.0Vp-p 75Ω コンポジット
映像出力解像度 HD-SDI出力:1920×1080 (1080P) / 1280×720 (720P)
映像出力端子 BNC-J
OSDメニュー 日本語/英語
同期方式 内部同期
S/N比 50dB以上 (AGC OFF)
最低被写体照度 カラー:1.0Lux / F1.2
白黒:0.5Lux / F1.2
DSS最大時:0.001Lux
モーション機能 ON/OFF
逆光補正/WDR ON/BLC/HSBLC/WDR
ホワイトバランス ATW/手動
3DNR OFF/LOW/MIDDLE/HIGH
Day&Night機能 AUTO/カラー/白黒
AGC 0-20
プライバシーマスキング 最大16ゾーン
DEFOG(霧駆除機能) ON/OFF
電子シャッター方式 手動 / オート
映像反転機能 上下左右反転
レンズ f3.7mm 3メガピクセル対応ピンホールレンズ
アイリス 電子アイリス
動作温度 -10℃~50℃
電源 DC12V / 110mA
寸法(mm) H39×W39×D31
重量 約74g(カメラ本体・取付金具)
約42g(カメラケーブル)
同梱内容 YKS-PNP210SDIカメラ本体
カメラ取付金具
カメラ接続用ケーブル
DC12V-ACアダプター
取扱説明書(製品保証1年)
ご注意
  • 商品は品質改善の為、予告なく仕様が変更となる場合がございます。

YKS-PNP210SDI アクセサリー

こちらの商品に対応した主なアクセサリーカテゴリーの一覧です。必要なアクセサリーがありましたら別途お買い求めください。

対応アクセサリー説明
ケーブルこちらの商品には配線ケーブルは付属しておりません。配線ケーブルが必要な場合は別途お買い求めください。組み合わせにお薦めの商品は【YKS-○○HDVP】または【YKS- 〇〇VP】がお薦めです。
レコーダー こちらの商品を録画するには、2MP以上の録画に対応したHD-SDI/EX-SDIデジタルレコーダーを別途お買い求めください。

上記アクセサリー以外にも様々な周辺機器・アクセサリーをお取り扱いしております。【周辺機器・アクセサリー】のカテゴリーもぜひご覧ください。

FAQ・よくあるご質問

【FAQ・よくあるご質問】フルHDピンホールHD-SDI/EX-SDI小型カメラ YKS-PNP210SDI

アナログ出力はできますか?

本商品は2MP解像度に対応したHD-SDI出力とEX-SDI出力、アナログ出力のCVBS出力に対応します。本体背面のOSD操作スイッチでHD-SDIとEX-SDI映像フォーマットを切り替えることができます。CVBS出力は、CVBS出力端子に接続することで、CVBS出力が可能です。

赤外線には対応していますか?

本商品のデイナイト機能は電子切替式となります。ICR切替式ではない為、赤外線カットフィルターが脱着されませんので赤外線には対応しません。
