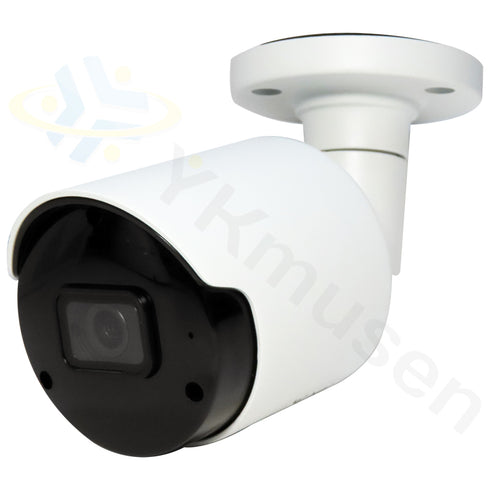

【YKS-BA800AOC】
4in1マルチフォーマット対応
800万画素AOC対応赤外線搭載屋外用防雨型防犯カメラ

型番: YKS-BA800AOC

販売元: ワイケー無線

¥29,700
AHD方式
HD-TVI方式
HD-CVI方式
  • 8MP(3840×2160)の4K解像度撮影
  • AHD/HD-TVI/HD-CVI/CVBS切替可能の4in1モデル
  • 1本の同軸線に映像信号と音声信号を同時に出力可能なAOCに対応
  • 赤外線LEDを搭載し、夜間や低照度撮影に対応
  • カラーモード時、0.05Luxの高感度撮影が可能
  • IP66防水規格に準拠し、屋体設置に対応

[納期区分] 通常納期:当日~翌営業日以内に出荷

商品説明
撮影画像
仕様・アクセサリー
FAQ・よくあるご質問
商品説明

【商品説明】4in1マルチフォーマット対応 800万画素AOC対応赤外線搭載屋外用防雨型防犯カメラ YKS-BA800AOC

4K(3840×2160)の超高解像度撮影に対応

YKS-BA800AOCは1/2.7インチ8メガピクセルCMOSイメージセンサーを搭載することで、最大3840×2160の4K超高解像度での撮影に対応した屋外用バレット型防犯カメラです。フルHDの4倍の解像度を誇り、フルHDでは判別しきれなかったものが判別できるようになるなど、圧倒的な超高精細映像による監視を可能にします。

音声マイクを内蔵し、AOC機能により映像と音声同時転送を実現

YKS-BA800AOC AOC機能により映像と音声同時転送を実現

YKS-BA800AOCはカメラ本体に音声マイクを内蔵します。また、AOC(Audio over Coax)機能を搭載し、AOC機能に対応したレコーダーと接続することで1本の同軸ケーブルに映像信号と音声信号を同時に伝送することができます。これにより映像と音声の配線を別々に敷設する必要がなく、また、既設同軸ケーブルを利用して音声マイク付カメラに入れ替えをしたい場合にもご利用いただけます。

※電源線は別途配線する必要があります。
※音声出力端子は備わっていません。
※AOC対応レコーダーに接続する必要があります。

映像規格多方式対応の4in1モデル

YKS-BA800AOCは多方式の映像規格に対応した4in1モデルとなります。AHD、HD-TVI、HD-CVI、CVBS(アナログ)の4つの映像規格に対応した4in1カメラです。組み合わせる録画機器に応じて映像方式を切り替えて使用することができるのでマルチにご活用いただくことができます。

【ご注意】
映像方式の切替について
映像方式の切替にはUTC制御に対応したレコーダーが必要となります。
また、レコーダー側で入力受付ができない(対応していない)映像方式に切り替えてしまった場合、映像が表示されなくなり、映像方式の切替ができなくなったり、UTC制御ができなくなる場合があります。映像方式を変更する際はご注意下さい。万が一、映像が表示されなくなった場合は修理扱いによる対応となります。

True Day&Night機能(ICR切替式)を搭載

YKS-BA800AOCはICR(IRカットフィルターリムーバブル機構)を採用し、暗くなると自動的にIRカットフィルターを取り外した白黒撮影に切り替え、感度を大幅に増幅して撮影を行います。これにより白黒撮影時にはより感度を高めた低照度撮影を実現します。また、赤外線照射を行わず、常時カラーモードにも対応しており、カラーモード時は最低被写体照度0.05Luxの高感度撮影に対応します。

YKS-BA800AOC カラー・白黒イメージ

▲カラー映像・白黒映像のイメージ(参考画像)です。

UTC制御対応 OSD(オンスクリーンディスプレイ)機能搭載

YKS-BA800AOCはOSD(オンスクリーンディスプレイ)機能を搭載し、多彩な機能をモニター画面を見ながら各種機能設定をすることが出来ます。OSD制御はUTC機能対応レコーダーと接続することで制御することができます。OSD表示言語は英語だけでなく、日本語にも対応します。

【ご注意】
こちらの商品にはOSD操作スイッチは備わっておりません。
各機能の設定を変更するには必ずUTC対応のレコーダーが必要となります。

YKS-BA800AOC OSDメインメニュー
【メインメニュー】
映像方式の切替や言語、音声レベルの設定ができます。

YKS-BA800AOC OSD露出モード
【露出モード】
露出機能の設定ができます。

YKS-BA800AOC 撮影モード
【撮影モード】
カラー、白黒の設定ができます。

YKS-BA800AOC 画像調整
【画像調整】
各種画像調整の設定ができます。

D-WDR機能搭載

YKS-BA800AOCはD-WDR(デジタルワイドダイナミックレンジ)機能を搭載しています。D-WDR機能により強い逆光時に生じる被写体の黒つぶれをデジタル処理し、全体の映像を明瞭に補正する事が出来ます。ダブルスキャン方式の本格的なWDR機能とは異なりますが、逆光補正機能よりも補正が強い為、逆光の強い監視場所で監視する場合にも安定した映像で監視が可能です。

YKS-BA800AOC D-WDR機能比較画像

【D-WDR機能比較画像】
明暗差のある環境で実際に撮影した画像です。左がD-WDR機能OFFの画像、右がD-WDR機能ONの画像です。
D-WDR機能使用時の方が前面の対象物が明るく撮影出来ているのが分かります。

2DNR機能搭載

YKS-BA800AOCは低照度撮影時に発生しやすいノイズを大幅に低減させる2DNR機能を搭載しています。
これにより夜間・暗視撮影時でも鮮明な高画質映像を実現します。

赤外線照射(最大30m照射対応)

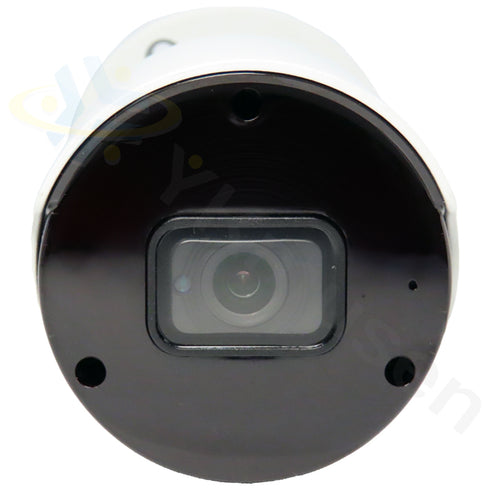

YKS-BA800AOCは本体前面に最大30mの赤外線照射が可能な赤外線LEDを搭載しています。これにより、夜間、真っ暗闇でも赤外線照射範囲内であれば撮影が可能です。

IP66の防水性能

YKS-BA800AOCはIP66の防水性能を備えています。防塵形なので粉塵が内部に侵入せず、いかなる方向からの水の強い直接噴流によっても有害な影響を受けない防水性能を有し、屋外の雨ざらし環境下での設置にも対応します。

本体側面・本体背面

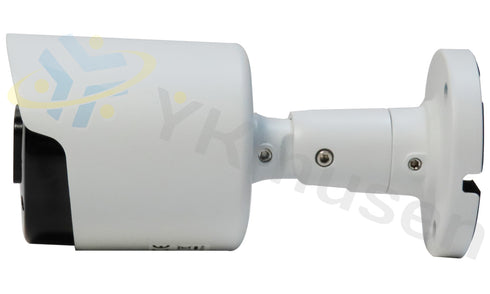

【本体側面】
YKS-BA800AOCの全長はブラケットと水平にした状態で約151.3mmとコンパクトな筐体サイズです。ブラケットは六角ボルトによる固定を採用し、ボルトを緩めて調整を行います。

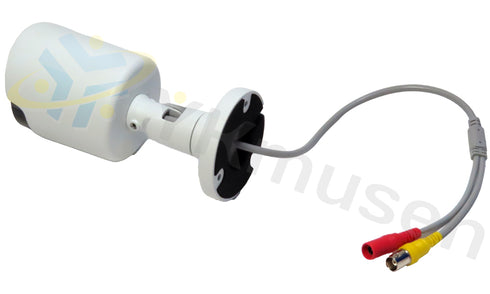

【本体背面】
YKS-BA800AOCのブラケット部分からケーブルが出力されます。
ケーブル長は約35cm、末尾で映像出力(BNC-J)、電源入力に分岐します。

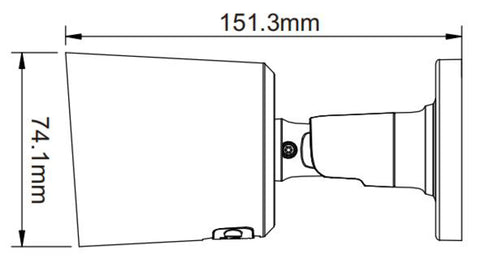

外形寸法図(単位:mm)

YKS-BA800AOC 本体寸法図

【4in1マルチフォーマット対応 800万画素AOC対応赤外線搭載屋外用防雨型防犯カメラ YKS-BA800AOC】のご紹介

YKS-BA800AOCは800万画素CMOSイメージセンサーを搭載した4K屋外バレット型防犯カメラです。アナログHD方式のAHD、HD-TVI、HD-CVIとアナログ方式CVBSの4方式の映像方式に対応した4in1モデルになります。
8MP入力に対応したアナログHD対応録画機器と組み合わせることでフルHDの4倍となる4K高解像度による撮影、録画が可能です。また、カメラ本体に音声マイクを内蔵し、AOCという同軸ケーブル1本に映像信号と音声信号を同時に伝送させる機能を搭載することで、同軸ケーブル1本で映像と音声の利用が可能になります。(※電源は重畳できません)
本体はコンパクトなバレット型筐体を採用し、防犯カメラ設置による防犯威嚇効果を抑えた、さり気無い防犯カメラ設置が可能です。また、本体はいかなる方向からの水の強い直接噴流によっても有害な影響を受けないIP66の防水性能を備えている為、屋外雨ざらしの設置場所でも設置いただくことができますので屋内、屋外のどちらへも設置可能です。筐体の質感も良く、しっかりとした作りの良さを感じさせます。

具体的な製品内容として、まず、イメージセンサーには800万画素1/2.7インチCMOSを搭載することで、3840×2160の4K解像度での出力に対応し、4K解像度による高解像度撮影が可能です。フレームレートこそ15fpsとなりますが、4Kによる高精細映像での撮影が可能です。
また、YKS-BA800AOCは型番の一部にもなっている【AOC機能】を搭載することで、同軸ケーブル1本に映像信号と音声信号を同時に伝送させることができます。YKS-BA800AOCはカメラ本体に音声マイクを内蔵しますが、その音声信号を同軸ケーブルに乗せることができる為、映像用同軸ケーブルと電源ケーブルという、従来の同軸カメラと同じ配線方式で音声利用が可能になります。
新たにカメラを新設する場合には、音声ケーブルが不要になることから、配線コストを抑えることができ、既設ケーブルで映像用同軸ケーブルと電源ケーブルを敷設してある場合に、YKS-BA800AOCと入れ替えることで、既設ケーブルを用いて映像だけでなく音声を追加することができます。

撮影補正能力としては、夜間撮影用にハイパワー赤外線LEDを2個搭載し、最大約30mの赤外線照射による暗視撮影に対応し、夜間監視に対応します。また、カラーモードでの撮影時には、最低被写体照度0.05Luxの高感度撮影にも対応ます。ある程度周囲に照明ある環境下であれば、カラーモードでの夜間監視にも対応することから、夜間、カラー撮影を行いたい場合にも対応できます。ただし、白色LED照明は備わっておりませんので暗闇ではカラー撮影はできませんのでご注意ください。この他、明暗差の激しい環境下で役に立つD-WDRや低照度撮影時のノイズ軽減を行うDNRなども備えており、防犯カメラとして良好に撮影する為の基本機能は十分に備わっております。

YKS-BA800AOCのレンズはf3.6mmの固定式で、バレット型防犯カメラの簡易型モデルと言えますが、上記の通り必要な機能は備えており、4K解像度による超高解像度撮影を手軽に行うことができ、とにかく画質を重視した防犯録画を行いたい場合に大変お薦めの防犯カメラです

YKS-BA800AOCの映像方式ですが、AHD、HD-TVI、HD-CVIに対応し、マルチフォーマットカメラとしてご活用いただくこともできますが、AOC機能をご利用いただく場合には、AOC対応のレコーダー【YKS-XVR9804】と組み合わせてご使用いただく必要があります。【YKS-XVR9804】と組み合わせることで、最大限の機能をご利用いただくことができますので、ぜひ録画機器にはこちらの商品をご使用ください。

撮影画像

【撮影画像】4in1マルチフォーマット対応 800万画素AOC対応赤外線搭載屋外用防雨型防犯カメラ YKS-BA800AOC

YKS-BA800AOCで実際に撮影した画像をご用意いたしました。

【YKS-XVR9804】に入力させた映像をキャプチャーしております。

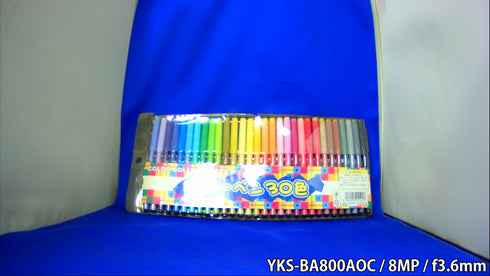

YKS-BA800AOC 屋内撮影画像

YKS-BA800AOC 屋内撮影画像

約40cm離れた被写体を撮影した画像です。
近距離撮影の為、フォーカスが甘くなっていますが、解像度は高く、色良いはかなり良いイメージです。

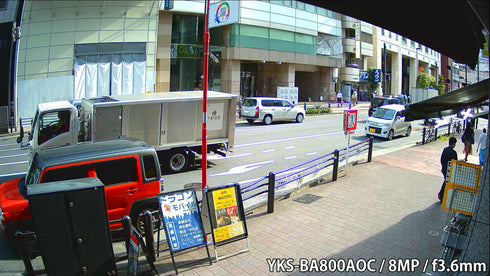

YKS-BA800AOC 屋外撮影画像

YKS-BA800AOC 屋外撮影画像

事務所外で撮影を行った画像です。4K解像度の為、かなり細かな部分まで確認することができます。

YKS-BA800AOC 低照度撮影画像

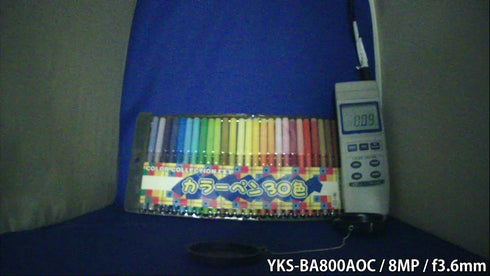

YKS-BA800AOC 屋内低照度カラー撮影画像

照度0.09Luxの環境下で低照度カラー撮影を行いました。
感度が高い為、カラーでも十分な撮影が出来ています。

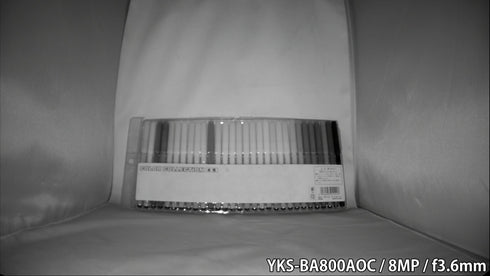

YKS-BA800AOC 屋内低照度白黒撮影画像

低照度下で白黒+赤外線照射モードで撮影を行いました。
赤外線は最大約30mまで照射ができ、赤外線照射範囲内であれば十分な低照度に対応します。

仕様・アクセサリー

【仕様・アクセサリー】4in1マルチフォーマット対応 800万画素AOC対応赤外線搭載屋外用防雨型防犯カメラ YKS-BA800AOC

YKS-BA800AOC 仕様

イメージセンサー 1/2.7インチ カラーCMOS
出力解像度 8MP 3840(H)×2160(V)
映像出力 AHD/TVI/CVI: 8MP@15fps
TVI/CVI: 8MP@12.5fps,CVBS:960H
映像方式 NTSC / PAL
音声方式 マイク内蔵 (AOC)
走査方式 プログレッシブスキャン
レンズ 3.6mm / F1.2
最低被写体照度 カラー:0.05lux@F1.2(AGC ON)
白黒:0Lux (LED ON:白黒)
映像モード オールカラーモード(出荷時)赤外線モード
赤外線LED 2個
赤外線LED照射距離 約30m
デイナイト Color , Ext , B/W
ワイドダイナミックレンジ D-WDR(Off/On)
デジタルノイズリダクション 2D DNR
ホワイトバランス ATW
UTC 対応
防水等級 IP66
電源 DC12V
寸法 直径74.1mmx151.3mm(W)
重量 約332g
同梱内容 YKS-BA800AOC本体
取付ネジ一式
六角レンチ
ドリル位置確認シール
DC12V-1Aスイッチング式ACアダプター
製品保証書(2年間)
ご注意
  • 商品は品質改善の為、予告なく仕様が変更となる場合がございます。
  • ロットにより製品型番の一部が異なる場合があります。

YKS-BA800AOC アクセサリー

こちらの商品に対応した主なアクセサリーカテゴリーの一覧です。必要なアクセサリーがありましたら別途お買い求めください。

対応アクセサリー説明
ケーブルこちらの商品には配線ケーブルは付属しておりません。配線ケーブルが必要な場合は別途お買い求めください。4K高解像度モデルの為、組み合わせにお奨めの商品は【YKS-〇〇HDVP】または【YKS-○○VP】がお薦めです。
レコーダー 本商品は8MPモデルとなります。8MP録画に対応したAHDレコーダー【YKS-XVR9804】との組み合わせをお薦めいたします。

上記アクセサリー以外にも様々な周辺機器・アクセサリーをお取り扱いしております。【周辺機器・アクセサリー】のカテゴリーもぜひご覧ください。

FAQ・よくあるご質問

【FAQ・よくあるご質問】4in1マルチフォーマット対応 800万画素AOC対応赤外線搭載屋外用防雨型防犯カメラ YKS-BA800AOC

映像フォーマットの切り替えはできますか?

本商品はAHD、HD-TVI、HD-CVIの各アナログHD出力とアナログ出力のCVBSに対応します。UTC機能により、レコーダー側から出力方式の変更が可能です。

AOCは何ですか?

AOCとは「Audio over Coax」の略で、同軸ケーブルに映像信号だけでなく音声信号をのせて伝送するシステムのことです。本商品ではAOCに対応したレコーダーに接続した場合に限り、AOCにより同軸ケーブル1本での配線が可能になります。
似たシステムで「PoC」がありますが、PoCは同軸ケーブル1本に映像信号と電源を重畳させるシステムとなり、AOCと仕様は異なります。

直接雨が当たる場所に設置できますか?

カメラ本体はIP66に準拠した防水性能を備えていますので、雨ざらしになる場所への設置も可能です。ただし、ケーブルの接続部分(端子部分)は防水ではありませんので、設置時には防水処理をしっかりと行った上で設置をしてください。
