【YKS-ATC5304PA】

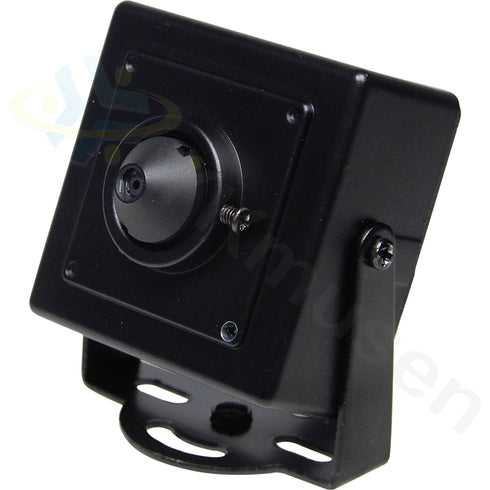

音声マイク内蔵536万画素AHD小型ピンホールカメラ

型番: YKS-ATC5304PA

販売元: ワイケー無線

¥26,400
AHD方式
HD-TVI方式
HD-CVI方式
5MP解像度で出荷
4MP解像度で出荷
2MP解像度で出荷
  • 5MP(2592×1944)、4MP(2560×1440)の超高解像度撮影に対応
  • オールカラー機能搭載
  • AHD出力のほか、HD-TVI、HD-CVI出力対応
  • f2.5mm広角ピンホールレンズ採用

[納期区分] 通常納期:当日~翌営業日以内に出荷

商品説明
撮影画像
仕様・アクセサリー
FAQ・よくあるご質問
商品説明

【商品説明】音声マイク内蔵536万画素AHD小型ピンホールカメラ YKS-ATC5304PA

5MP/4MP出力、4MP出力に対応

YKS-ATC5304PAは5MP/4MPの出力だけでなく2MP出力にも対応します。既存システムが2MP対応機器の場合、最初は2MPで運用いただき、将来的に録画機器を5MP/4MP対応機器に買い替えた際、カメラの映像出力を5MP/4MPに切り替えることができます。ご注文時に5MP/4MP出力、2MP出力をお選びいただくことができますので、5MP/4MP機器との組み合わせ時には5MP/4MP出力を、2MP機器との組み合わせ時には2MP出力をお選び下さい。(その他のご希望がありましたらお知らせください)

【出力解像度と画角につきまして】
2MP出力の場合、1080p(1920×1080解像度)によるアスペクト比16:9出力となります。
この場合、画角は4MP(2560×1440)と同じ画角になります。
【出力解像度の変更につきまして】
2MP出力で2MP機器と組み合わせてご使用の際、誤って解像度を4MP/5MPに変更した場合、映像が表示されなくなります。
その場合は弊社へお送りいただき出力方式を変更する必要がございますのでご注意ください。

5MP(2592×1944)、4MP(2560×1440)の超高解像度撮影に対応

YKS-ATC5304PAは536万画素CMOSイメージセンサーを搭載することで最大5MP(2592×1944)の超高解像度撮影に対応したAHD3.0規格の5MPボードレンズタイプの小型防犯カメラです。出力解像度の切り替えに対応し、5MP(2592×1944)だけでなく4MP(2560×1440)での出力にも対応するので、4MP対応録画装置への接続も可能です。

オールカラー機能搭載

YKS-ATC5304PAはカラー撮影時、最低被写体照度0.01Luxの高感度撮影能力を備えたオールカラー撮影機能を搭載しています。
周囲にある程度の照明があれば、夜間でもカラー撮影による監視が可能です。

※照度0.1Lux以上が推奨の照度となります。
※Day&Night機能(簡易切替式)も備えておりますが、出荷時は常時カラー設定で出荷しております。
※白黒撮影に切り替えても感度の向上は大して見受けられませんのでご了承ください。

UTC対応OSD機能搭載

YKS-ATC5304PAはOSD(オンスクリーンディスプレイ)機能を搭載しています。
本体から出力されているケーブルの分岐部分にOSD操作スイッチが備わっており、そちらから操作を行う他、UTC機能にも対応しているので、UTC対応レコーダーと接続することでレコーダー側から多彩な機能をモニター画面を見ながら、設定することが出来ます。OSD表示言語は英語となりますが、日本語取扱説明書をご用意致しております。

YKS-ATC5304PA OSD操作スイッチ

▲OSD操作スイッチ 本体から出力されているケーブルの分岐部分にOSD操作スイッチがあり、そちらにてOSDメニューの操作を行います。
また、各映像方式の切り替えも可能です。

※OSD画面表示(書体や項目等)はロットにより一部異なる場合がございます。

AHD出力のほか、HD-TVI、HD-CVI出力対応

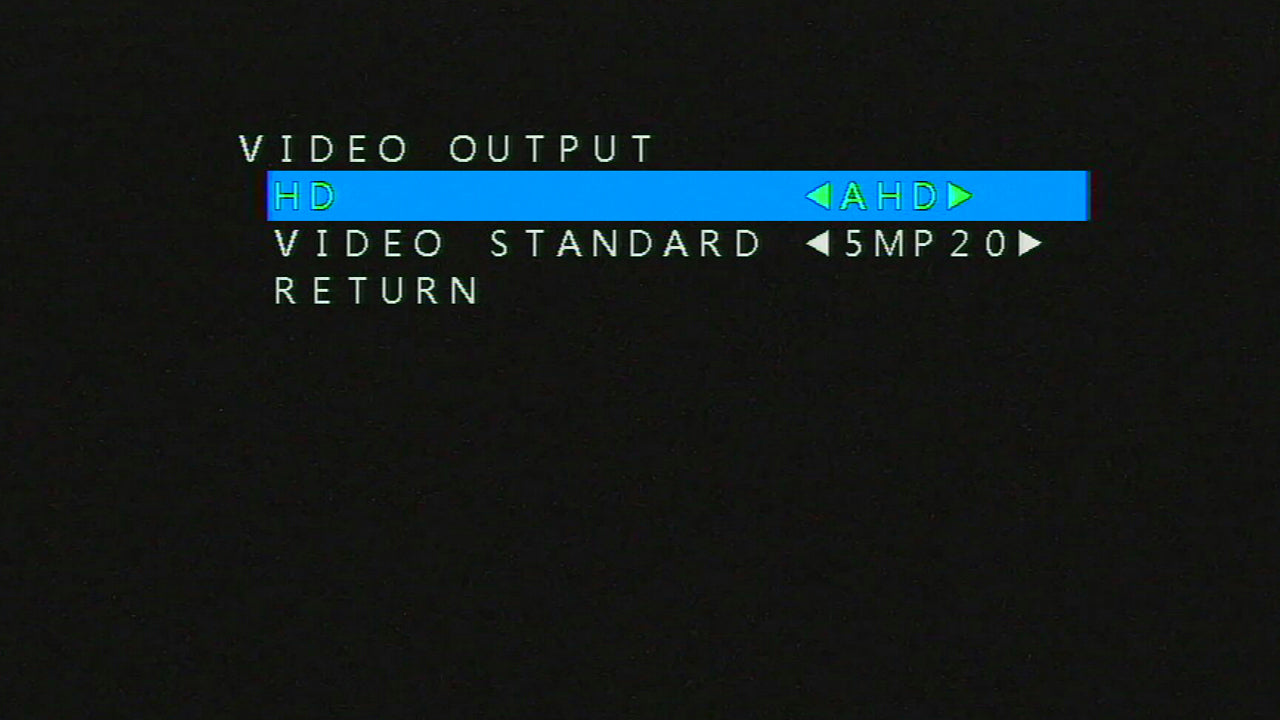

YKS-ATC5304PAは本体のOSDスイッチまたはUTC制御時のMONITOR OUT設定によりAHD出力のほか、HD-TVI、HD-CVIの各映像方式への出力切り替えを行うことができます。

※CVBS(アナログ映像)出力も可能ですが、画面左上エリアしか表示されません。

3DNR(三次元デジタルノイズリダクション)機能搭載

YKS-ATC5304PAは低照度撮影時に発生しやすいノイズを大幅に低減させる3DNR機能を搭載しています。これにより夜間・暗視撮影時でも鮮明な高画質映像を実現します。

YKS-ATC5304BA 3DNR比較画像

【3次元ノイズリダクション機能比較画像】
実際に低照度下で撮影を行いました。左が3DNR機能OFFの画像、右が3DNR機能ONの画像です。
3DNR機能が大幅にノイズを低減させている事が分かります。

D-WDR機能搭載

YKS-ATC5304PAはD-WDR(デジタルワイドダイナミックレンジ)機能を搭載しています。D-WDR機能により強い逆光時に生じる被写体の黒つぶれをデジタル処理し、全体の映像を明瞭に補正する事が出来ます。ダブルスキャン方式の本格的なWDR機能とは異なりますが、逆光補正機能よりも補正が強い為、逆光の強い監視場所で監視する場合にも安定した映像で監視が可能です。

YKS-ATC5304PA D-WDR機能比較画像

【D-WDR機能比較画像】
明暗差のある環境で実際に撮影した画像です。左がD-WDR機能OFFの画像、右がD-WDR機能ONの画像です。
D-WDR機能使用時の方が前面の対象物が明るく撮影出来ているのが分かります。

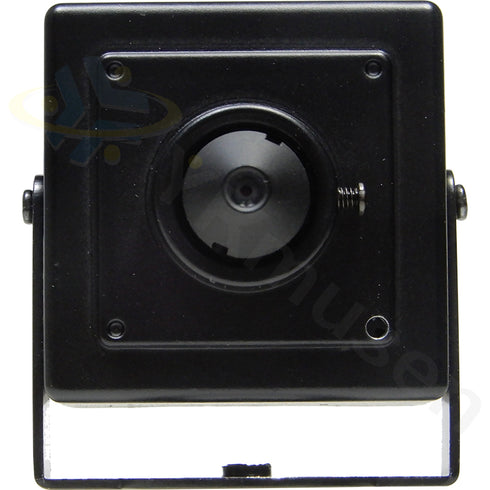

f2.5mm広角ピンホールレンズ採用 / 本体前面

YKS-ATC5304PAは広角ピンホールレンズを採用しています。小型ピンホールカメラは標準でf3.7mmのレンズを搭載しているモデルが多く、YKS-ATC5304PAはf2.5mmピンホールレンズを搭載することで、ピンホールレンズカメラとしては極めて広角といえる水平画角約98°の広角撮影が可能です。

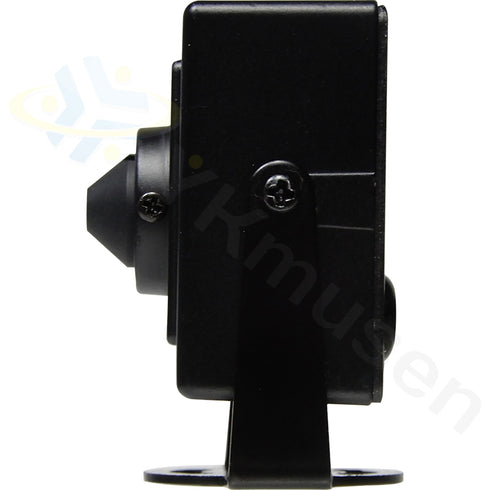

本体側面

YKS-ATC5304PAはW36×H36×D25mm(本体部分/レンズ含まず)の小型カメラです。防犯カメラ設置による威圧感を感じさせず、さり気なく設置することができます。

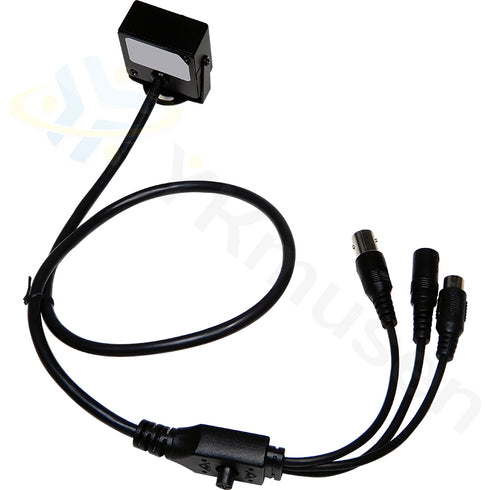

本体背面 接続部分

YKS-ATC5304PAのケーブル長はコネクタまで約68cmで、約50cm部分でOSDスイッチが備わり、末尾で電源入力端子と映像出力端子(BNC)、音声出力端子(RCA)に分岐します。

※ケーブル長はロットにより若干異なる場合があります。

【音声マイク内蔵536万画素AHD小型カメラ YKS-ATC5304BA】のご紹介

YKS-ATC5304PAはAHD、HD-TVI、HDCVIのマルチフォーマットに対応した音声マイク内蔵小型ピンホールカメラです。536万画素1/2.8インチCMOSイメージセンサーを搭載した高画質・高感度モデルになります。本体は36mm角の小型サイズの筐体に仕上がっており、ピンホールレンズを採用しているので秘匿性の高い撮影ができ、防犯カメラを目立たせずに設置したいに場合に適します。また、独自の広角ピンホールレンズを採用することで水平画角約98度の広範囲を撮影できます。

具体的な性能面では、イメージセンサーには536万画素1/2.8インチCMOSイメージセンサーを搭載しています。実際の撮影画像をご覧いただければお分かりいただけますが、色合いが良く、良質な5MP解像度での撮影を実現しました。出力解像度はアスペクト比4:3の場合は2560×1944の5MP解像度、、16:9の場合は2560×1440の4MP解像度で撮影ができ、フルHDの2倍以上の高解像度での撮影が可能です。

YKS-ATC5304PAは独自の広角ピンホールレンズを採用することで、ピンホールレンズとしては極めて広角撮影が可能なf2.5mm広角レンズを採用しています。水平画角は約98度の広角撮影を実現し、秘匿性の高い監視と広範囲監視をり両立させました。

また、YKS-ATC5304PAはオールカラーカメラとなります為、電子感度アップは備えておらず、通常撮影において高感度撮影が可能です。電子感度アップはスローシャッターにすることで感度を上げた撮影をしており、映像にブレが発生し易いのですが、本製品ではそれが無く、低照度撮影時にも認識し易い映像での撮影が可能です。ただ、ピンホールレンズのF値が低い影響から、実用値のある最低被写体照度は1Lux前後となっております。

この他、YKS-ATC5304PAはケーブルに備わっているOSD操作スイッチとUTC制御方式のOSD機能を搭載し、OSD設定では明暗差の激しい環境下で役に立つD-WDR機能、逆光状態を補正してくれる逆光補正機能、低照度下のノイズを軽減する3DNR機能、屋外設置時の霞みを軽減するDEFOG機能等を利用することができ、監視環境に応じた最適な映像調整を行うことができ、小型ながら高い機能性を備えています。

このようにYKS-ATC5304PAは秘匿性の高さと広範囲撮影を両立させたオールカラーモデルです。防犯カメラの設置を目立たせたくない場合や秘匿性を高めた監視を行いたい場合に適したAHD防犯カメラです。

なお、YKS-ATC5304PAの映像方式ですが、AHDの他、HD-TVI、HD-CVIにも対応し、実際にはハイブリッドカメラとしてご活用いただくこともできます。

撮影画像

【撮影画像】音声マイク内蔵536万画素AHD小型ピンホールカメラ YKS-ATC5304PA

YKS-ATC5304PAで実際に撮影した画像をご用意いたしました。

AHD デジタルレコーダーに入力させた映像をキャプチャーしております。

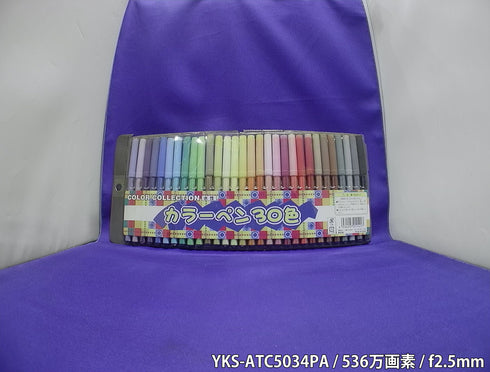

YKS-ATC5304PA 屋内撮影画像

YKS-ATC5304PA 屋内撮影画像

約40cm離れた被写体を撮影した画像です。f2.5mmの広角ピンホールレンズを搭載しており、水平画角約98度の広範囲撮影が可能です。色合いも良く、画質は良好です。

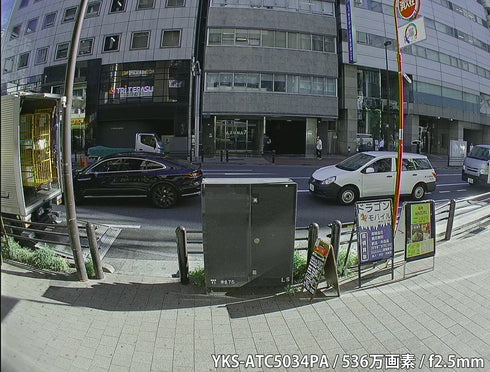

YKS-ATC5304PA 屋外撮影画像

YKS-ATC5304PA 屋外撮影画像

事務所外を撮影した画像です。屋外晴天日に撮影をしましたが、全体的に良好な撮影が可能です。解像度も非常に高く細かな文字なども確認することができます

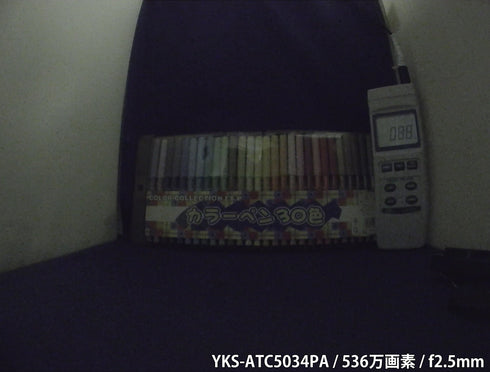

YKS-ATC5304PA 低照度撮影画像

YKS-ATC5304PA 屋内低照度撮影画像

照度0.88Luxで撮影をしました。ピンホールレンズの為、レンズ自体のF値が低く、低照度下で良好に撮影ができるのは1Lux程度となります。

仕様・アクセサリー

【仕様・アクセサリー】音声マイク内蔵536万画素AHD小型ピンホールカメラ YKS-ATC5304PA

YKS-ATC5304PA 仕様

イメージセンサー 1/2.8インチカラー CMOS 5.36メガピクセル
出力解像度 5MP(2592×1944)最大20fps / 4MP(2560×1440)最大30fps
走査方式 プログレッシブスキャン
レンズ f2.5mm広角ピンホールレンズ
水平画角 約98°
D-WDR OFF / ON
ホワイトバランス ATW / MWC
シャッタースピード AUTO、1/50~1/50,000s
ノイズリダクション OFF / ON
最低被写体照度 0.01Lux(AGC ON時)
S/N比 58dB(AGC OFF)
映像出力 AHD3.0 / HD-TVI / HD-CVI 切替式
電源 DC12V
動作温度 -10~50℃
外形寸法 W36×H36×D25(mm)※奥行きはレンズ、スタンド含まず
重量 約110g(ケーブル、スタンド含む)
同梱内容 YKS-ATC5304PA カメラ本体(専用ケーブル装着済み)
DC12V-1Aスイッチング式ACアダプター
取扱説明書(製品保証期間1年間)
ご注意
  • 商品は品質改善の為、予告なく仕様が変更となる場合がございます。

YKS-ATC5304PA アクセサリー

こちらの商品に対応した主なアクセサリーカテゴリーの一覧です。必要なアクセサリーがありましたら別途お買い求めください。

対応アクセサリー説明
ケーブルこちらの商品には配線ケーブルは付属しておりません。配線ケーブルが必要な場合は別途お買い求めください。組み合わせにお薦めの商品は【YKS-○○VP】または【DCV-BNC○○AHD】がお薦めです。
レコーダー こちらの商品を録画するには、2MP以上(5MP/4MP以上を推奨)の録画に対応したAHDデジタルレコーダーか、AHDを含むマルチフォーマット対応のデジタルレコーダーを別途お買い求めください。

上記アクセサリー以外にも様々な周辺機器・アクセサリーをお取り扱いしております。【周辺機器・アクセサリー】のカテゴリーもぜひご覧ください。

FAQ・よくあるご質問

【FAQ・よくあるご質問】音声マイク内蔵536万画素AHD小型ピンホールカメラ YKS-ATC5304PA

映像フォーマットの切り替えはできますか?

本商品はAHD、HD-TVI、HD-CVIの各アナログHD出力に対応します。OSD設定より出力方式を切り替えることができます。切り替えるには対応した機器で映像表示をさせる必要があります。
