【YKS-AHD500MB】
513万画素AHD屋外設置対応超高感度バレット型小型カメラ

型番: YKS-AHD500MB

販売元: ワイケー無線

¥29,700
AHD方式
HD-TVI方式
HD-CVI方式
5MP解像度で出荷
4MP解像度で出荷
2MP解像度で出荷
  • SONY製513万画素CMOSイメージセンサー搭載
  • オールカラー機能搭載
  • AHD出力のほか、HD-TVI、HD-CVI出力対応
  • レンズ交換及びフォーカス調整可能

[納期区分] 通常納期:当日~翌営業日以内に出荷

商品説明
撮影画像
仕様・アクセサリー
FAQ・よくあるご質問
商品説明

【商品説明】513万画素AHD屋外設置対応超高感度バレット型小型カメラ YKS-AHD500MB

5MP/4MP出力、4MP出力に対応

YKS-ATC5304BAは5MP/4MPの出力だけでなく2MP出力にも対応します。既存システムが2MP対応機器の場合、最初は2MPで運用いただき、将来的に録画機器を5MP/4MP対応機器に買い替えた際、カメラの映像出力を5MP/4MPに切り替えることができます。ご注文時に5MP/4MP出力、2MP出力をお選びいただくことができますので、5MP/4MP機器との組み合わせ時には5MP/4MP出力を、2MP機器との組み合わせ時には2MP出力をお選び下さい。(その他のご希望がありましたらお知らせください)

【出力解像度と画角につきまして】
2MP出力の場合、1080p(1920×1080解像度)によるアスペクト比16:9出力となります。
この場合、画角は4MP(2560×1440)と同じ画角になります。
【出力解像度の変更につきまして】
2MP出力で2MP機器と組み合わせてご使用の際、誤って解像度を4MP/5MPに変更した場合、映像が表示されなくなります。
その場合は弊社へお送りいただき出力方式を変更する必要がございますのでご注意ください。

SONY製513万画素CMOSイメージセンサー搭載

YKS-AHD500MBは低照度下での撮影に定評のあるSONY製IMX335 STAVIS CMOSイメージセンサーを搭載した小型カメラです。総画素数513万画素、出力解像度は最大2560×1944の5MP解像度での出力が可能です。

オールカラー機能搭載

YKS-AHD500MBはカラー撮影時、最低被写体照度0.0001Luxという超高感度撮影能力を備えたオールカラー撮影機能を搭載しています。周囲にある程度の照明があれば、夜間でもカラー撮影による監視が可能です。

※ほぼ暗闇状態では撮影ができません。実際は0.01Lux程度の照度が必要となります。
※Day&Night機能(簡易切替式)も備えておりますが、出荷時は常時カラー設定で出荷しております。
また、白黒撮影に切り替えても感度の向上は大して見受けられませんのでご了承ください。

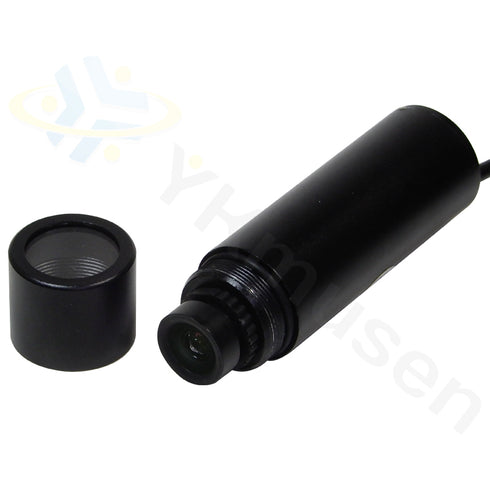

レンズ交換及びフォーカス調整可能

YKS-AHD500MB レンズ交換及びフォーカス調整可能

YKS-AHD500MBは本体前面部のレンズカバーを開けることで、レンズ交換及びレンズのフォーカス調整が可能です。これによりレンズを交換したり、近距離撮影(接写)にも対応します。

※5MP対応BLレンズに対応しますがf2.8mmでは画像の四隅にカバーが映り込むケラレが発生します。

IP66相当の防水性能

YKS-AHD500MBはIP66相当の防水性能を備えた超高感度バレット型小型カメラです。
これにより、屋外で雨水が掛かる場所への設置にも対応します。

※完全防水ではありませんので、激しい豪雨が直接かかる場所への設置は避けてください。
※ケーブル出力部分には防水コーキングを施すことをお奨め致します。

UTC対応OSD機能搭載

YKS-AHD500MBはUTC制御方式のOSD(オンスクリーンディスプレイ)機能を搭載しています。 設定は本体のUTC制御により行いますので、UTC対応のレコーダー等が必要となります。

YKS-AHD500MB OSD設定画面

YKS-AHD500MB OSD設定画面

※OSD画面表示(書体や項目等)はロットにより一部異なる場合がございます。

3DNR(三次元デジタルノイズリダクション)機能搭載

YKS-AHD500MBは低照度撮影時に発生しやすいノイズを大幅に低減させる3DNR機能を搭載しています。これにより夜間・暗視撮影時でも鮮明な高画質映像を実現します。

YKS-AHD500MB 3DNR比較画像

【3次元ノイズリダクション機能比較画像】
実際に低照度下で撮影を行いました。左が3DNR機能OFFの画像、右が3DNR機能ONの画像です。
3DNR機能が大幅にノイズを低減させている事が分かります。

D-WDR機能搭載

YKS-AHD500MBはD-WDR(デジタルワイドダイナミックレンジ)機能を搭載しています。D-WDR機能により強い逆光時に生じる被写体の黒つぶれをデジタル処理し、全体の映像を明瞭に補正する事が出来ます。ダブルスキャン方式の本格的なWDR機能とは異なりますが、逆光補正機能よりも補正が強い為、逆光の強い監視場所で監視する場合にも安定した映像で監視が可能です。

YKS-AHD500MB D-WDR機能比較画像

【D-WDR機能比較画像】
明暗差のある環境で実際に撮影した画像です。左がD-WDR機能OFFの画像、右がD-WDR機能ONの画像です。
D-WDR機能使用時の方が前面の対象物が明るく撮影出来ているのが分かります。

AHD出力のほか、HD-TVI、HD-CVI出力対応

YKS-AHD500MBは本体のOSDスイッチまたはUTC制御時のMONITOR OUT設定によりAHD出力のほか、HD-TVI、HD-CVIの各映像方式への出力切り替えを行うことができます。

※CVBS(アナログ映像)出力も可能ですが、画面左上エリアしか表示されません。

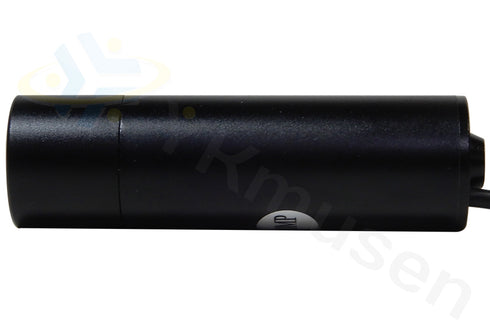

本体側面

YKS-AHD500MB 本体側面

YKS-AHD500MBは直径20mm×奥行き77mm(突起部まで)の超高感度バレット型小型カメラです。
カメラ部分を目立たせることなく、秘匿性の高い監視撮影を行うこともできます。

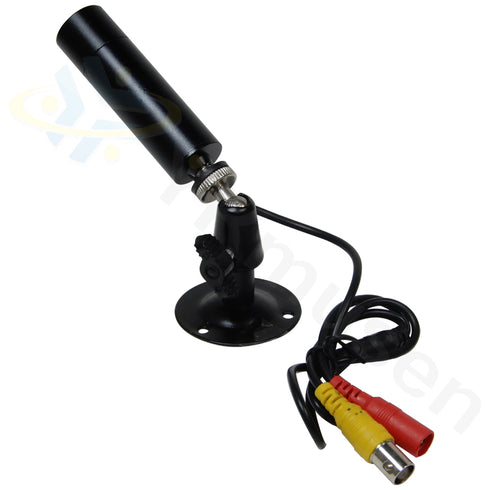

本体背面・接続部分

YKS-AHD500MB 本体背面・接続部分

本体背面からケーブルが出力されます。ケーブル長は全長約54.5cm、途中約40cmで電源入力端子と映像出力端子(BNC)に分岐します。

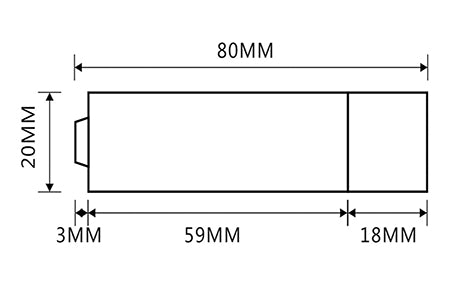

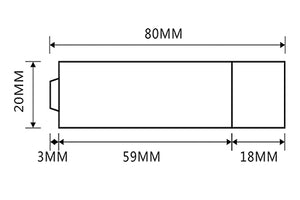

本体寸法図

YKS-AHD500MB 本体寸法図

【513万画素AHD屋外設置対応超高感度バレット型小型カメラ YKS-AHD500MB】のご紹介

YKS-AHD500MBはAHD、HD-TVI、HD-CVIのマルチフォーマットに対応した超高感度バレット型小型カメラです。YKS-AHD1080MBの5MPモデルとなり、513万画素 1/2.8インチ SONY IMX335 STAVIS CMOSイメージセンサーを搭載した高画質・高感度モデルになります。本体は直径20mm、奥行き83mmのコンパクトな筒型の筐体になっており、防犯カメラを目立たせずに設置したいに場合に適します。また、本体はIP66相当の防水性能を備えている為、屋外への設置も可能です。

具体的な性能面では、イメージセンサーには513万画素1/2.8インチSONY IMX335 STAVIS CMOSイメージセンサーを搭載することで、色合いが良く、良質な5MP解像度での撮影を実現しました。出力解像度はアスペクト比4:3の場合は2560×1944の5MP解像度、、16:9の場合は2560×1440の4MP解像度で撮影ができ、フルHDの2倍以上の高解像度での撮影が可能です。

また、YKS-AHD500MBはカラー低照度撮影能力に長けており、カラー撮影時の最低被写体照度は0.0001Luxという驚異の高感度撮影能力を備えています。
通常、高感度カメラでは、高感度撮影をする際に電子感度アップ(デジタルスローシャッター)機能を使用しますが、YKS-AHD500MBでは電子感度アップは備えておらず、通常撮影において高感度撮影が可能です。電子感度アップはスローシャッターにすることで感度を上げた撮影をしており、映像にブレが発生し易いのですが、本製品ではそれが無く、低照度撮影時にも認識し易い映像での撮影が可能です。※最低被写体照度はあくまで最高値であり、実際には0.01Lux程度の照度は必要です。

この他、YKS-AHD500MBはUTC制御方式のOSD機能を搭載し、OSD設定では明暗差の激しい環境下で役に立つD-WDR機能、逆光状態を補正してくれる逆光補正機能、低照度下のノイズを軽減する3DNR機能、屋外設置時の霞みを軽減するDEFOG機能等を利用することができ、監視環境に応じた最適な映像調整を行うことができ、小型ながら高い機能性を備えています。

このようにYKS-AHD500MBは昼夜を問わず撮影能力が高いオールカラーモデルです。防水性能を備えたバレット型の小型デザインの為、屋内外を問わず、防犯カメラの設置を目立たせたくない場合や秘匿性を高めた監視を行いたい場合に適したAHD防犯カメラです。

撮影画像

【撮影画像】513万画素AHD屋外設置対応超高感度バレット型小型カメラ YKS-AHD500MB

YKS-AHD500MBで実際に撮影した画像をご用意いたしました。

AHD デジタルレコーダーに入力させた映像をキャプチャーしております。

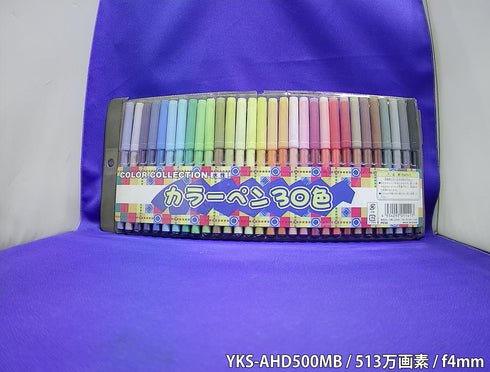

YKS-AHD500MB 屋内撮影画像

YKS-AHD500MB 屋内撮影画像

約40cm離れた被写体を撮影した画像です。f4mmの標準的な画角のレンズを搭載しています。映像自体の色合い、輪郭共にはっきりと出ており、映像も明るく、高画質に撮影ができます。

YKS-AHD500MB 屋外撮影画像

YKS-AHD500MB  屋外撮影画像

事務所外を撮影した画像です。色合い、輪郭も良く、全体的に良好な撮影が出来ています。日が照った状態で撮影した為、全体的に明るくなっています。

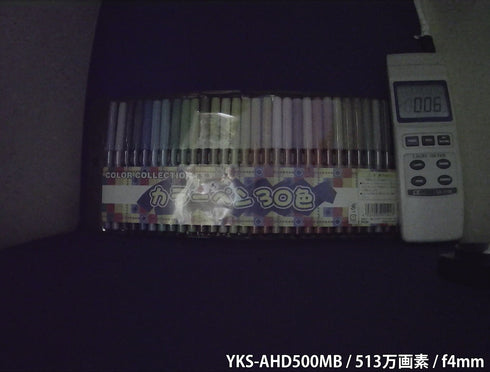

YKS-AHD500MB 低照度撮影画像

YKS-AHD500MB  屋外低照度撮影画像

0.6Luxの低照度下でカラー撮影を行いました。低照度撮影能力に長けており0.06Luxの低照度下でも十分なカラー撮影ができました。電子感度機能は備えておりませんが、十分な低照度撮影能力を発揮しています。(電子感度アップを使用しなくても高感度撮影ができます)

仕様・アクセサリー

【仕様・アクセサリー】513万画素AHD屋外設置対応超高感度バレット型小型カメラ YKS-AHD500MB

YKS-AHD500MB 仕様

イメージセンサー 1/2.8インチカラー CMOS 5.36メガピクセル
出力解像度 5MP(2592×1944)最大20fps / 4MP(2560×1440)最大30fps
走査方式 プログレッシブスキャン
レンズ f2.8mm広角BLレンズ
水平画角 約95°
D-WDR OFF / ON
ホワイトバランス ATW / MWC
シャッタースピード AUTO、1/50~1/50,000s
ノイズリダクション OFF / ON
最低被写体照度 0.01Lux(AGC ON時)
S/N比 58dB(AGC OFF)
映像出力 AHD3.0 / HD-TVI / HDCVI 切替式
電源 DC12V
動作温度 -10~50℃
外形寸法 W36×H36×D25(mm)※奥行きはレンズ、スタンド含まず
重量 約110g(ケーブル、スタンド含む)
同梱内容 YKS-ATC5304BA カメラ本体(専用ケーブル装着済み)
DC12V-1Aスイッチング式ACアダプター
取扱説明書(製品保証期間1年間)
ご注意
  • 商品は品質改善の為、予告なく仕様が変更となる場合がございます。

YKS-AHD500MB アクセサリー

こちらの商品に対応した主なアクセサリーカテゴリーの一覧です。必要なアクセサリーがありましたら別途お買い求めください。

対応アクセサリー説明
ケーブルこちらの商品には配線ケーブルは付属しておりません。配線ケーブルが必要な場合は別途お買い求めください。組み合わせにお薦めの商品は【YKS-○○VP】または【DCV-BNC○○AHD】がお薦めです。
レコーダー こちらの商品を録画するには、2MP以上(5MP/4MP以上を推奨)の録画に対応したAHDデジタルレコーダーか、AHDを含むマルチフォーマット対応のデジタルレコーダーを別途お買い求めください。
オプション品 M12ミニレンズ こちらの商品はM12ミニレンズに交換対応しています。組み合わせ可能なレンズは限られており、5MP対応BLレンズを装着することができます。

上記アクセサリー以外にも様々な周辺機器・アクセサリーをお取り扱いしております。【周辺機器・アクセサリー】のカテゴリーもぜひご覧ください。

FAQ・よくあるご質問

【FAQ・よくあるご質問】513万画素AHD屋外設置対応超高感度バレット型小型カメラ YKS-AHD500MB

映像フォーマットの切り替えはできますか?

本商品はAHD、HD-TVI、HD-CVIの各アナログHD出力に対応します。OSD設定より出力方式を切り替えることができます。切り替えるには対応した機器で映像表示をさせる必要があります。

直接雨が当たる場所に設置できますか?

カメラ本体はIP66に準拠した防水性能を備えていますので、雨ざらしになる場所への設置も可能です。ただし、ケーブルの接続部分(端子部分)は防水ではありませんので、設置時には防水処理をしっかりと行った上で設置をしてください。
