【WAT-660E(P3.7)】
32万画素超小型モノクロピンホールカメラ
型番: WAT-660E(P3.7)
販売元: WATEC
- 32万画素CMOSイメージセンサー搭載小型カメラ
- 最低被写体照度0.01lxの高感度撮影が可能
- 低照度撮影に特化したモノクロ高感度カメラ
- フラットピンホールレンズ採用で厚さ12.2mmの超薄型を実現
- 組込サイズの超小型・軽量カメラ
[納期区分] お取り寄せ：3～4営業日以内に出荷
WATEC製品はメーカー欠品時、長期納期を要する場合がございます。
事前に納期のご確認をお願い致します。

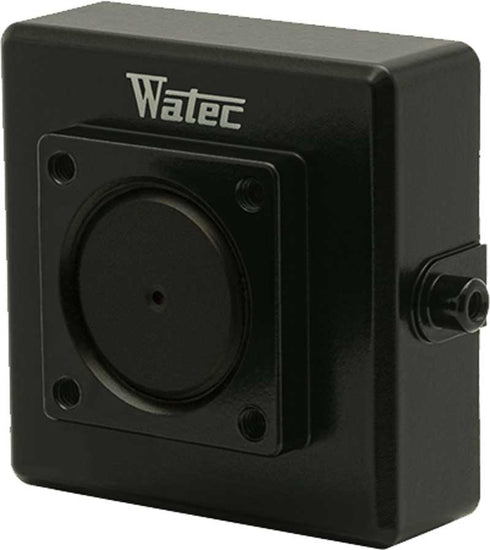

【商品説明】32万画素超小型モノクロピンホールカメラ WAT-660E(P3.7)
32万画素CMOSイメージセンサー搭載
WAT-660E(P3.7)は1/4インチ高感度CMOSイメージセンサーを搭載しています。
CVBS（EIA）による出力となり、コンポジットビデオ入力機器に対応します。
最低被写体照度0.01lxの高感度モデル
WAT-660E(P3.7)はコンパクトながら、低照度撮影能力に特化しており、最低被写体照度0.01lx F4.5(AGC ON=42dB, Shutter=OFF)という低照度撮影能力を有しています。
ミニチュアサイズの小型筐体を採用
WAT-660E(P3.7)の筐体は約3cm角のミニチュアデザインのカメラです。
コンパクトだから目立たず場所を選ばない設置ができ、組み込みに最適です。
ピンホールレンズ採用
WAT-660E(P3.7)はWATECフラットタイプのピンホールレンズ3745B-13P (f3.7 F4.5）を搭載しております。フラットピンホールレンズを採用することで本体をより薄くでき、組み込みにも最適なカメラとなります。

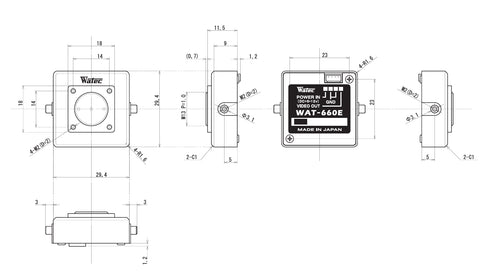

WAT-660E(P3.7) 本体寸法図

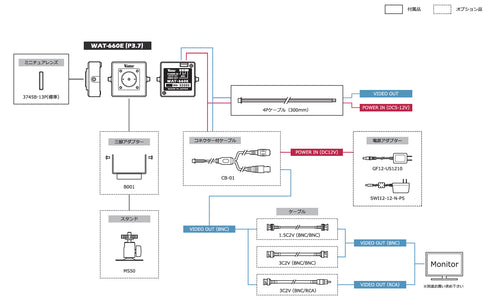

WAT-660E(P3.7) 接続イメージとオプション品
WAT-240E/CBは多彩なオプション品に対応します。
オプション品につきましてはお気軽にお問い合わせください。
【32万画素超小型モノクロピンホールカメラ WAT-660E(P3.7)】のご紹介
WAT-660E(P3.7)は国内CCDカメラメーカーであり、超小型カメラ分野において世界のパイオニアでもあるWATEC（ワテック）製の小型モノクロカメラです。総画素数約32万画素のCMOSイメージセンサーを搭載し、低照度撮影能力に特化させることで、最低被写体照度0.01lx F4.5という高感度撮影能力を実現しました。
本体は約3cm各の超小型、軽量な作りとなり、さらにレンズにフラットピンホールを採用することで、厚さ12.2mmという超薄型を実現しました。フラットピンホールを採用することで、トレードオフとしてF値が大きくなってしまい、低照度撮影能力はレンズタイプと比べて劣りますが、レンズタイプでは組み込みが難しいスペースへも組み込むことができます。より省スペースに設置する際に活躍が期待できますので、防犯用だけでなく産業用、工業用と幅広くご使用いただける超小型設計のモノクロカメラです。
WAT-660E(P3.7)は品質を重視した国産というのも大きなメリットだと言えます。品質を重視し、なおかつコンパクトなカメラで、低照度撮影能力に長けたカメラをお探しの方に大変お薦めの小型カメラです。
【仕様・アクセサリー】32万画素超小型モノクロピンホールカメラ WAT-660E(P3.7)
WAT-660E(P3.7) 仕様
| 撮像素子 | 1/4 型 CMOS イメージセンサー |
| 有効画素数 | 648(H) X 488(V) |
| セルサイズ | 5.6μm(H) X 5.6μm(V) |
| 同期方式 | 内部同期 |
| 走査方式 | プログレッシブ |
| 映像出力 | コンポジットビデオ:1.0V(p-p)、75Ω(不平衡) |
| 解像度(水平) | 480TV本以上(画面中央) |
| 最低被写体照度 | 0.01lx F4.5(AGC ON=42dB, Shutter=OFF) |
| S/N | 52dB以上(AGC OFF=0db, γ=1.0)) |
| 機能設定 | － |
| AEモード 電子シャッター |
－ |
| 1/100、1/120、1/125、1/250、1/500、1/1000、1/2000 1/4000、1/8000、1/10000、1/20000、1/50000、1/100000秒 |
|
| AEモード 電子アイリス |
1/60～1/100000秒 |
| AGC | ON:0～42dB、OFF:－ |
| MGC | － |
| ガンマ特性 | γ≒0.45 |
| ビデオレベル | 100IRE |
| ノイズリダクション | － |
| ワイドダイナミックレンジ | － |
| レンズアイリス | － |
| 逆光補正 | BLC |
| 白点補正 | － |
| 輪郭補正 | － |
| 霧補正 | － |
| デジタルズーム | － |
| プライバシーマスク | － |
| ミラー反転 | － |
| フリーズ | － |
| 動体検出 | － |
| ネガポジ反転 | － |
| 動体検出 | － |
| ネガポジ反転 | － |
| インターフェース | 4P コネクター(コンポジットビデオ，電源入力) |
| 電源電圧 | DC+5V - 12V |
| 消費電力 | 0.45W/90mA(DC+5V)，0.45W/37.5mA(DC+12v) |
| 動作温度 / 保管温度 | -10℃－+50℃／-30 － +70℃ |
| 保管温度 / 保管湿度 | 95% RH 以下 ( 結露しないこと) |
| レンズマウント | M13 P=1.0 |
| 標準レンズ | 3745B-13P (f3.7 F4.5) |
| 重 量 | 約23g |
| 付属品 | 4P ケーブル |
- 商品は品質改善の為、予告なく仕様が変更となる場合がございます。
WAT-660E(P3.7) アクセサリー
こちらの商品に対応した主なアクセサリーカテゴリーの一覧です。必要なアクセサリーがありましたら別途お買い求めください。
| 対応アクセサリー | 説明 |
|---|---|
| 電源・電源装置 | 本商品には電源は付属しておりません。 常時電源を取る場合、 別途【DC12V-1Aスイッチング式ACアダプター】をお買い求め下さい。 |
| コネクタ付ケーブル CB-01 | 本商品には先バラの加工が必要なケーブルが付属します。コネクタがついているケーブルが必要な場合は、【CB-01】をお買い求めください。 |
| ケーブル | こちらの商品には配線ケーブルは付属しておりません。配線ケーブルが必要な場合は別途お買い求めください。組み合わせにお薦めの商品は【YKS-〇〇VPケーブル】や【DCV-〇〇ケーブル】がお薦めです。 |
| 取付金具 | こちらの商品には取付金具は付属しておりません。別売のブラケット【B001】と組み合わせることで、市販の三脚等への取り付けが可能となります。 |
| コネクタ | 接続に際して、変換コネクタが必要な場合は別途お買い求めください。 |
| レコーダー | こちらの商品を録画するには、CVBSに対応したデジタルレコーダーを別途お買い求めください。 |
上記アクセサリー以外にも様々な周辺機器・アクセサリーをお取り扱いしております。【周辺機器・アクセサリー】のカテゴリーもぜひご覧ください。
