【Vi2601】
PoEインジェクタ内蔵同軸LANコンバーターMaxiiPower (PoEエクステンダー)

型番: Vi2601

¥82,390
  • 同軸ケーブルによる長距離伝送を実現
  • PoE/PoE+給電に対応
  • ノイズに強く、信頼性の高い通信が可能
  • 4KUHDカメラを含む高帯域幅伝送に対応
  • 動作温度:-10℃~50℃に対応

[納期区分] お取り寄せ:4~10営業日以内に出荷

商品説明
仕様・アクセサリー
FAQ・よくあるご質問
商品説明

【商品説明】PoEインジェクタ内蔵同軸LANコンバーターMaxiiPower (PoEエクステンダー)Vi2601

PoEインジェクタ内蔵同軸LANコンバーター(PoEエクステンダー)

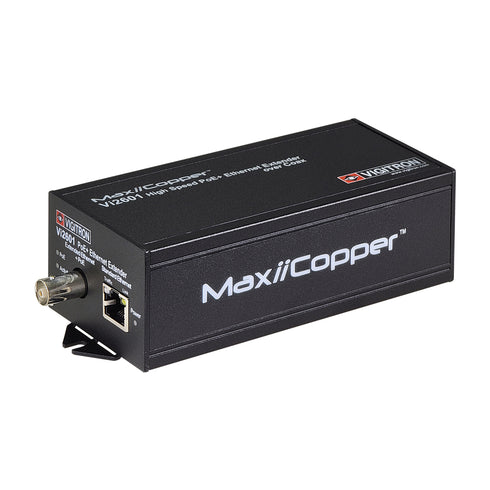

MaxiiPower Vi2601 PoEインジェクタ内蔵同軸LANコンバーター(PoEエクステンダー)

MaxiiPower Vi2601は、同軸ケーブルを利用してPoE(+)の伝送距離を延長する同軸LANコンバーター/PoEエクステンダーです。
Vi2601は【親機】となり、Vi2400A / Vi2401Aを【子機】として設置することにより、PoE(+)延長を実現します。

長距離伝送に対応

MaxiiPower Vi2601は5C-FBや5C-2V等の同軸ケーブルでイーサネットの伝送が可能で、PoEパススルーにより最大900mまで延長します。さらに、子機に接続されたPoE端末への電源供給が可能です。本体にはPoEインジェクタを内蔵している為、別途PoEスイッチなどをご用意いただく必要がなく、配線もすっきり収まります。

ノイズに強い設計

MaxiiPower Vi2601はLANデータを独自技術によりデジタル信号のまま、信号回復機能を追加して通信する為、従来のアナログ信号に変調するDSL方式やPLC方式よりもノイズに強く、確実な伝送速度※で信頼性の高い通信を可能にします。

※設置環境により100Mbps、10Mbpsのどちらかの速度で接続します。

伝送遅延が少なく、映像や音声の伝送に最適

MaxiiPower Vi2601の伝送遅延は1ms以下と低遅延であり、リアルタイム性を要求される映像や音声の伝送に最適です。
その為、IPカメラ・ネットワークカメラを同軸ケーブルで長距離配線を行いたい場合に重宝します。

※環境によっては伝送遅延が発生する場合があります。

ソリューション例

【PoE延長】

  • 同軸ケーブルを利用して拠点間通信が必要な場所に設置したい。
  • 伝送距離500mでPoE+を使用したい(給電 21W)。
  • 端末への電源配線が難しい場所に設置したい。

【工期短縮とコスト削減】

  • アナログカメラからIPカメラへの置き換えを容易に実現したい。
  • メガピクセルカメラの映像伝送を容易に実現したい。
  • 無線APを設置したい。

【このような場所でのご利用をおすすめします】

  • マンション、ホテル、工場、オフィスビル、ホームセンター、ショッピングモール、風力発電所、太陽光発電所等
MaxiiPower Vi2601 接続構成例・給電距離性能

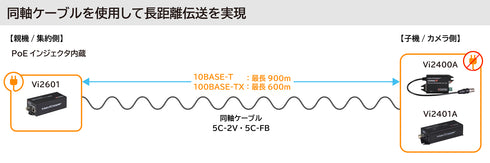

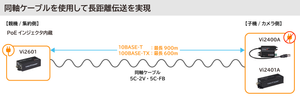

MaxiiPower Vi2601 接続構成例

MaxiiPower Vi2601 給電距離性能

◎測定環境
5C-2V同軸ケーブル使用

◎機器設定内容
・対向機Vi2401Aのみ
スライドスイッチ Remote, DIPスイッチ On(Master)

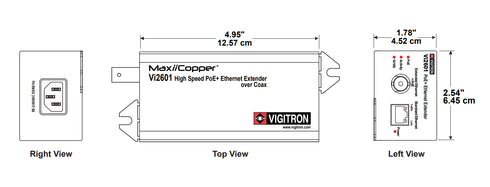

MaxiiPower Vi2601 本体寸法図

MaxiiPower Vi2601 本体寸法図

【PoEインジェクタ内蔵 同軸LANコンバーター MaxiiPower Vi2601】のご紹介

MaxiiPower Vi2601は、アメリカのネットワーク機器メーカーVIGITRON製(国内販売元:ハイテクインター)の同軸LANコンバーター/PoEエクステンダーです。同軸ケーブルを利用してPoE(+)の伝送距離を延長することができ、Vi2601を親機として、Vi2400A / Vi2401Aを子機として設置することにより、PoE(+)の長距離伝送を実現します。

5C-2Vまたは5C-FB同軸ケーブルでイーサネットの伝送が可能で、PoEパススルーにより最大900mまで延長します。さらに、子機に接続されたPoE端末への電源供給が可能です。また、PoEインジェクタを内蔵しているため、別途PoEスイッチなどをご用意いただく必要がなく、配線もすっきり収まります。

MaxiiPower Vi2601は、LANデータを独自技術によりデジタル信号のまま、信号回復機能を追加して通信するため、従来のアナログ信号に変調するDSL方式やPLC方式よりもノイズに強く、確実な伝送速度で信頼性の高い通信を可能にします。さらに伝送遅延は1ms以下と低遅延であり、リアルタイム性を要求される映像や音声の伝送に最適です。このことからIPカメラ、ネットワークカメラと組み合わせた使用方法に最適です。

LANケーブルの通常配線可能距離(使用距離)は100m以内となりますが、MaxiiPower Vi2601を使用することで同軸ケーブルによる長距離配線が可能になる為、配線距離が長くなってしまう環境下でご使用いただくことができます。また、既設の同軸ケーブルを使用して、同軸カメラからネットワークカメラに機器をリプレースする際にもご利用いただけます。MaxiiPower Vi2601は品質を重視した設計で製品保証も3年間の長期保証モデルとなり、業務用ユースに最適な同軸LANコンバーター/PoEエクステンダーです。

※MaxiiPower Vi2601はVi2400A / Vi2401Aと組み合わせた1体1構成にご使用いただけるモデルとなりますが、1体複数モデルのVi2608 / Vi2616もラインナップしております。1体複数構成が必要な環境下では、こちらの機種もご検討ください。

※MaxiiPower Vi2601は配線距離が長くなる前提のシステム構成の為、雷対策を実施することを推奨しており、親機、子機側それぞれに同軸用SPDを設置することをお薦め致します。

仕様・アクセサリー

【仕様・アクセサリー】PoEインジェクタ内蔵同軸LANコンバーターMaxiiPower (PoEエクステンダー)Vi2601

Vi2601 仕様

製品名 Vi2601
商品コード 173-VG-012
伝送方式 メーカー独自方式
伝送速度※1 10/100Mbps
使用周波数帯域 100BASE-TX 約0~125MHz
10BASE-T 約0~12.5MHz
最大フレーム長 5063byte(VLAN Tag含む)
インタフェース Standard
Ethernetポート
■RJ-45 x1
・10BASE-T(全二重)/100BASE-TX(全二重)※1
・オートMDI/MDI-X対応
同軸Extended
Ethernetポート
■BNC(メス) x1
・10BASE-T(全二重)/100BASE-TX(全二重)※1
※自動認識
・インピーダンス:75Ω
接続可能な子機 Vi2400A, Vi2401A※2
子機に接続可能な端末 PoE(PD)端末:25.5W以下(IEEE802.3af/at)
同軸ポートの最大出力電力 37W @DC57V
寸法(突起部含まず) (W)65 x(H)46 x(D)127 mm
重量(本体のみ) 292g
電源 AC90~240V 50/60Hz
最大消費電力 2W(Vi2601単体)
40W(子機、PoE機器含む)
動作温度 -10~+50℃
動作湿度 0~90%(結露なきこと)
保存温度 -30~+70℃
認定 VCCI classA, RoHS, CE Marking, WEEE
製品保証期間 3年間
付属品 ■AC電源ケーブル x1
ご注意
  • ※1:伝送速度は、使用する同軸ケーブルの長さによって自動で切り替わります。
    接続端末の速度設定は、オートネゴシエーションでお使いください。(固定速度設定はサポートしておりません)
  • ※2:子機にVi2401Aを使用する場合、Vi2401Aの設定は、Master/Remoteでご使用ください。
  • 本商品には国内販売元正規保証として製品保証が3年間つきます。
  • 商品は品質改善の為、予告なく仕様が変更となる場合がございます。
  • 各伝送距離、給電能力はあくまで最大値となります。ご使用環境によっては最大値に届かない場合があります。
    また、最大値はあくまで目安となり、その距離を保証するものではございません。
給電距離性能
リンク速度 給電電力
距離 100m 100M 25.5W
200m 100M 25.5W
300m 100M 24.5W
400m 100M 23.0W
500m 100M 21.0W
600m 100M 19.0W
700m 10M 17.0W
800m 10M 14.5W
900m 10M 13.0W

※ネットワークカメラ等PD側のLANケーブル長が100mの場合の給電距離性能です。
LANケーブル長が2mの場合、上記の給電電力+1.5~2.5W程度となります。

Vi2601 アクセサリー

こちらの商品に対応した主なアクセサリーカテゴリーの一覧です。必要なアクセサリーがありましたら別途お買い求めください。

対応アクセサリー説明
ケーブルこちらの商品には配線ケーブルは付属しておりません。配線ケーブルが必要な場合は別途お買い求めください。配線には同軸ケーブル、LANケーブルが対応します。
Vi2400Aこちらの商品は単体ではご使用いただくことはできません。別途、対応する子機をお買い求めください。
Vi2401Aこちらの商品は単体ではご使用いただくことはできません。別途、対応する子機をお買い求めください。
雷・ノイズ対策機器雷サージなどの可能性が考えられる場合、耐障害性の観点から、サージプロテクタ(SPD)を設置し、アースを接続して保護することをお薦め致します。

上記アクセサリー以外にも様々な周辺機器・アクセサリーをお取り扱いしております。【周辺機器・アクセサリー】のカテゴリーもぜひご覧ください。

FAQ・よくあるご質問

【FAQ・よくあるご質問】PoEインジェクタ内蔵同軸LANコンバーターMaxiiPower (PoEエクステンダー)Vi2601

同軸ケーブルは3C-2Vでも使用できますか?

本商品はRG-59U(3C-2V相当)に対応しておりますので、3C-2Vでもご使用いただくことは可能だと思われます。ただし、国内販売元では5C-2Vによる検証を行っておりますので、3C-2Vでは性能が落ちる可能性があります。その為、5C-2Vまたは5C-FBをご使用いただくことをお薦めしております。

雷対策はした方が良いですか?

配線距離が長くなることで、雷サージなどのリスクが上がる可能性が考えられる場合にはサージプロテクタ(SPD)を設置し、アースを接続して保護することをお薦めしております。
