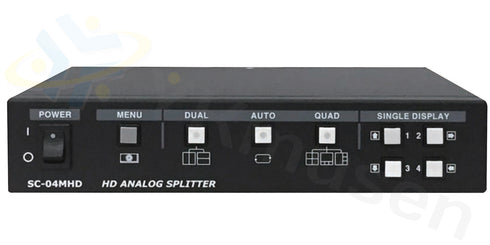

【SC-04MHD】
4chマルチフォーマット対応画面4分割器
型番: SC-04MHD
販売元: SeeEyes
- AHD/HD-TVI/HD-CVI/CVBSのマルチフォーマット入力対応
- 1920×1080のフルHD出力対応
- 自動順次転換機能（オートシーケンス）搭載
- 日付時刻表示が可能なタイムジェネレータ機能搭載
- 各入力カメラのカメラタイトル機能搭載
- 各チャンネル、スルーアウト出力端子搭載
[納期区分] お取り寄せ：3～4営業日以内に出荷
【商品説明】4chマルチフォーマット対応画面4分割器 SC-04MHD
4chマルチフォーマット入力対応4分割器
SC-04MHDはアナログHD映像信号方式であるAHD、HD-TVI、HD-CVI、CVBS(アナログ)の入力に対応したアナログHD対応画面4分割器です。また、CVBS（アナログ）にも対応したマルチフォーマットモデルとなります。
1920×1080のフルHD出力対応
SC-04MHDの出力解像度は最大で1080p(1920×1080)まで設定が可能です。入力解像度は接続したカメラの解像度が反映されます。また、映像出力端子はHDMI、VGA、BNCの3種類を搭載しており、HDMI、VGA出力は最大1920x1080のフルHDでの出力が可能です。
※BNC出力時は720×480です。
自動順次転換機能（オートシーケンス）搭載
SC-04MHDは各カメラを自動的に映像切替を行うスイッチャー機能を搭載しています。

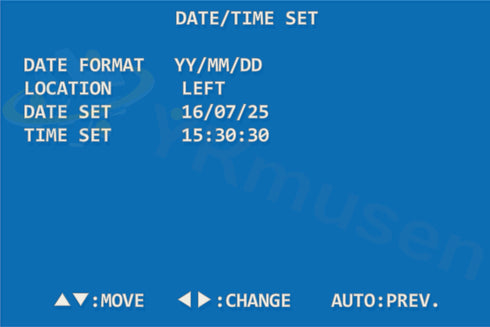

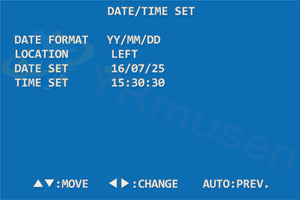

タイムジェネレータ機能搭載
SC-04MHDは表示させた映像に日付、時間を表示するタイムジェネレーター機能を搭載しています。

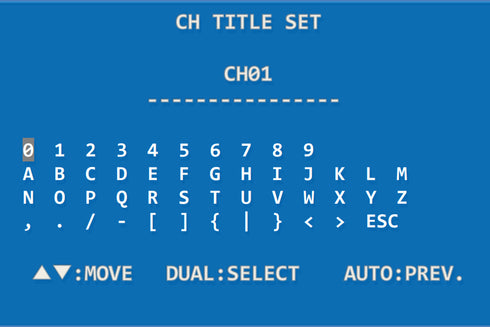

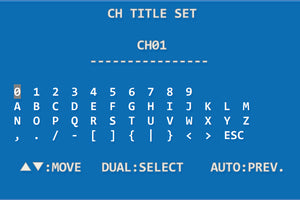

カメラタイトル機能搭載
SC-04MHDは各入力チャンネルごとに16文字までのカメラタイトルをつけることができます。（アルファベット及び記号のみ）
各チャンネル、スルーアウト出力端子搭載
SC-04MHDは単画面、通常の4分割表示のほか、2分割表示など多彩な画面表示を行うことができます。
SC-04MHDは各チャンネル(1ch～4ch)にスルーアウト出力を搭載しておりますので、各チャンネルの映像を別途防犯用レコーダー等の録画機に接続することができます。
6パターンの画面表示機能搭載
SC-04MHDは単画面、通常の4分割表示のほか、2分割表示など多彩な画面表示を行うことができます。
センサー入力(4ch)、アラーム出力(1ch)を搭載

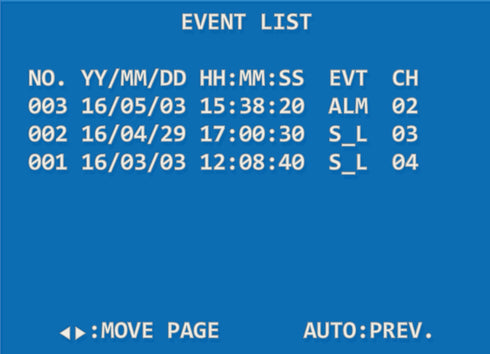

SC-04MHDは4入力のセンサー入力と、1出力のリレー接点を搭載しています。アラーム及び信号LOSS発生時をリスト確認することができます。

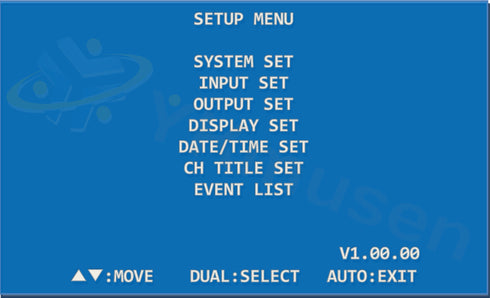

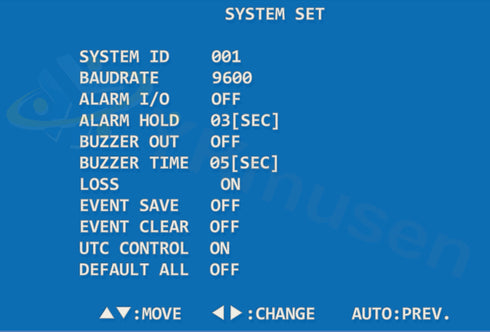

SC-04MHD メニュー画面

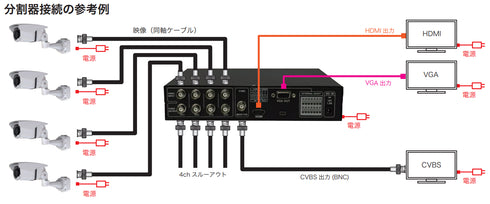

SC-04MHD 接続例

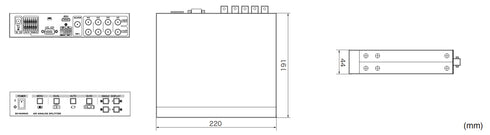

SC-04MHD 外形寸法図
【4chマルチフォーマット対応画面4分割器 SC-04MHD】のご紹介
SC-04MHDは韓国CCTVメーカー「SeeEyes」製の業務用4chマルチフォーマット対応画面4分割器です。SC-04MHDは防犯カメラの映像方式として主流になっているAHD、HD-TVI、HDCVIの3つのアナログHDカメラの入力に対応し、CVBS（アナログ）カメラの入力にも対応したマルチフォーマットモデルとなります。多方式の混同使用にも対応します。
画面分割器は4分割を始め、縦横2分割表示など合計6パターンの画面表示に対応し、画面を自動切替するオートシーケンス機能も搭載しております。
出力端子はHDMI、VGA、BNC端子を備え、HDMI、VGAはそれぞれ最大1920×1080までの解像度で、BNCは720×480の解像度で出力、表示が可能です。
この他、SC-04MHDの端子にはアラーム入出力も備わっており、防犯用途から工業用・産業用アナログHD映像信号用画面分割器としてご活用いただけます。
SC-04MHDはスルー出力も備えているので、録画機器と別に画面分割の映像表示を行いたい場合や録画不要でアナログHDカメラの映像表示を行いたい場合にご活用いただくことができます。
【仕様・アクセサリー】4chマルチフォーマット対応画面4分割器 SC-04MHD
SC-04MHD 仕様
| 型番 | SC-04MHD | |
| 映像入力端子 | 4ch(BNC-J) | |
| 入力信号 | AHD / TVI / CVI / CVBS ※自動認識 | |
| スルーアウト | 4ch(BNC-J) | |
| モニター出力 | 表示フレーム | リアルタイム表示 |
| 出力端子 | HDMI x 1ch / VGA x 1ch / BNC x 1ch(CVBS) | |
| 表示解像度 | HDMI：1920x1080p / 1920x1080i / 1280x720p VGA：1920x1080 / 1600x1200 / 1360x768 / 1027x768 BNC：720x480 |
|
| 表示方法 | 単画面/2分割(縦/横)/4分割(3パターン)/ デジタルズーム/シーケンス |
|
| OSD表示 | 日本語 | |
| 端子台 | センサー入力 | 4ch(NO/NC) |
| アラーム/リレー入力 | 1ch(NO/NC) | |
| 電源出力 | DC12V 300mA | |
| 通信インターフェース | RS-485 | |
| Mini USB | ファームウェアアップデート用 | |
| 消費電力 | 約6W | |
| 電源 | AC100V 50/60Hz (ACアダプターDC12V 1Aより供給) | |
| 操作 | 本体ボタン | |
| 使用環境 | 動作周囲温度：0℃～50℃ 動作周囲湿度：0％～80％(結露なきこと) |
|
| 外径寸法 | 220(W) x 44(H) x 191(D)mm (突起物を除く) | |
| 重量 | 約2kg | |
| 同梱内容 | SC-04MHD本体 ACアダプター ラックマウント金具 ゴム足 ビス 取扱説明書 |
|
| 製品保証期間 | 1年間 | |
- 商品は品質改善の為、予告なく仕様が変更となる場合がございます。
SC-04MHD アクセサリー
こちらの商品に対応した主なアクセサリーカテゴリーの一覧です。必要なアクセサリーがありましたら別途お買い求めください。
| 対応アクセサリー | 説明 |
|---|---|
| ケーブル | こちらの商品には配線ケーブルは付属しておりません。配線ケーブルが必要な場合は別途お買い求めください。 |
上記アクセサリー以外にも様々な周辺機器・アクセサリーをお取り扱いしております。【周辺機器・アクセサリー】のカテゴリーもぜひご覧ください。
【FAQ・よくあるご質問】4chマルチフォーマット対応画面4分割器 SC-04MHD
4MPや5MP、8MPのアナログHDカメラは入力できますか？
本商品は2MPまでのAHD/HD-TVI/HD-CVIカメラの映像入力に対応します。4MP、5MPや8MPの入力には対応しておりません。
