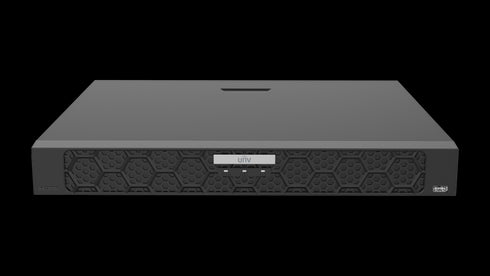

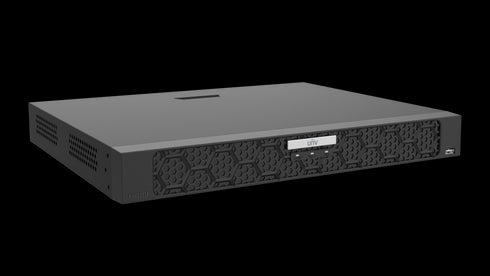

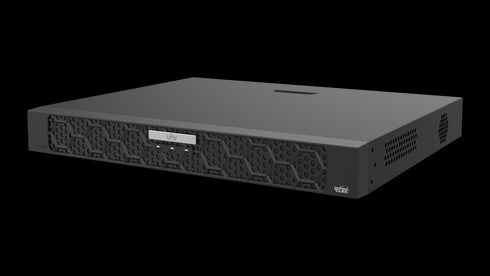

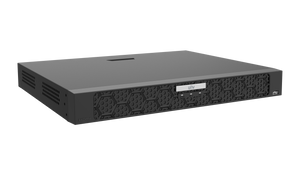

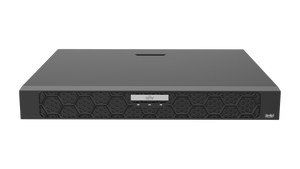

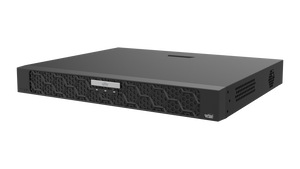

【NVR502-32B-P16】
RAID対応PoEポート搭載32chネットワークビデオレコーダー

型番: NVR502-32B-P16

販売元: UniView

¥9,999,999

こちらの商品はお見積もり品となります。
【お見積もり依頼】よりお見積もりをご依頼ください。
また、その際、ご希望のHDD容量もお知らせください。

  • Ultra 265
    独自の圧縮技術でH.264と比較し最大75%データ量を削減します
  • ロングレンジPoE
    対応するUniViewネットワークカメラを接続することで配線距離最大250mに対応
    ※UniView NvR PoEポート接続時
  • プラグ&プレイ
    UniViewネットワークカメラをPoEポートに接続することで自動で機器設定を実施
  • 全方位カメラ対応
    全方位カメラの展開に対応します。
  • モニター出力(HDMI×1/VGA×1)
  • EZ Cloud
    ルーターのポート開放設定不要で遠隔監視に対応
  • DDNS(無償)サービス付
  • ONVIFカメラ対応
  • RAID1対応

[納期区分] お取り寄せ:3~4営業日以内に出荷

商品説明
仕様・アクセサリー
FAQ・よくあるご質問
商品説明

【商品説明】RAID対応PoEポート搭載32chネットワークビデオレコーダー NVR502-32B-P16

最大16MPの超高解像度録画に対応した32chネットワークビデオレコーダー

NVR502-32B-P16は最大16MPの超高解像度録画に対応した32chネットワークビデオレコーダーです。
4K解像度の倍の解像度まで対応し、全方位カメラとの組み合わせにも最適です。

Ultra 265 / H.265 / H.264に対応

NVR502-32B-P16は動画圧縮方式に先進の動画圧縮方式であるH.265に対応し、大容量データも低ビットレートで高画質録画を実現します。
また、独自の圧縮技術によりH.265と比較し最大75%データ量を削減できるUltra 265にも対応し、低容量でさらなる高画質、長時間録画を可能にします。

扱いやすい日本語UI表示

NVR502-32B-P16 扱いやすい日本語UI表示

NVR502-32B-P16 扱いやすい日本語UI表示

NVR502-32B-P16の各メニュー表示は日本語表示なので、直感的でわかりやすく簡単に設定・ご使用いただくことができます。また、NVR502-32B-P16には多彩な機能を搭載していますが、日本語取扱説明書が付属しますので操作方法に不安のある方でも安心してご使用いただけます。

録画解像度、録画フレームレート、録画画質を個別に設定可能

NVR502-32B-P16 録画解像度、録画フレームレート、録画画質を個別に設定可能

NVR502-32B-P16は録画解像度、録画フレームレート、ビットレートをカメラ毎に設定することができます。これにより重要な監視場所は録画画質を上げ、重要度の低い場所は録画画質を下げる等、カメラ毎に最適な録画設定を行うことができます。

動体検知録画機能搭載

NVR502-32B-P16 動体検知録画機能搭載

NVR502-32B-P16は動体検知機能(モーションディテクター機能)を搭載し、監視画面上であらじめ設定したエリア内に動きがあったときだけの録画が可能です。動体検知録画機能では、動体を感知したカメラのみを録画する為、効率の良い録画を行うことができ、再生確認時には、イベントリストのみを抽出することができるので、再生・確認効率の向上にも役立ちます。

また、接続するカメラによっては顔検知、クロスライン検知、侵入検知、デフォーカス検知、シーン変更検知、対象物移動検知、置き去り検知、自動追尾、人数カウント、密集検知のインテリジェント機能にも対応します。

簡単検索再生でスピーディーな再生

NVR502-32B-P16 カレンダー検索再生
▲通常再生時の再生の流れは、カレンダーから日付を選択し、日付選択後に表示される時間軸を選択して再生する流れになります。

NVR502-32B-P16 イベント検索再生
▲動体検知などのイベント毎に検索ができ、検索をすることでそれぞれイベント録画をしたファイルが一覧リスト表示され、リストから瞬時に再生を行うことができます。

USBフラッシュメモリーへ簡単バックアップ

NVR502-32B-P16はUSBフラッシュメモリーへのバックアップに対応します。USBフラッシュメモリーをNVV501-04B-P4に接続することで、録画データを手軽にバックアップすることができます

バックアップはMP4形式でバックアップすることができるので、PC動画再生ソフトなどで再生を行うことができます。また、映像上に日付時刻が表示される為、証拠映像として十分にお役立ちいただけます。

NVR502-32B-P16 バックアップ画面
▲バックアップ画面
バックアップをしたいカメラ、開始時間、終了時間を設定し、録画データの検索をかけます。

NVR502-32B-P16 バックアップ検索結果画面
▲検索結果画面
対象時間帯の録画データ一覧が表示されますので、任意のファイルをバックアップできます。

NVR502-32B-P16 バックアップデータ再生画面
▲バックアップした録画データをPC動画再生ソフトで再生
バックアップした録画データはMP4形なので汎用的なPC動画再生ソフトで再生ができます。


録画方法

NVR502-32B-P16 録画方法

NVR502-32B-P16は設定した時間(スケジュール録画)の設定録画か常時録画を行うことができます。スケジュール録画ではカメラ毎に録画を行う曜日、時間を設定することができ、設定した時間内の常時録画、動体検知録画、アラーム録画、動体+アラーム録画などを選択することができます。

ネットワークによる高性能遠隔監視機能

NVR502-32B-P16はH.265動画配信による高性能なネットワーク機能を搭載しています。 ネットワーク伝送にH.265を採用することで、高解像度映像も滑らかで高画質にネットワーク経由によるライブ監視が可能です。
また、ネットワークを介して遠隔地から、NVR502-32B-P16で録画したデータの再生やバックアップ作業ができる他、NVV501-04B-P4を遠隔で設定することもできます。なお、ネットワーク機能を使用する際はインターネットブラウザを使用するか、専用アプリケーション「EZstation」を使用して行うことができます。

NVR502-32B-P16 ネットワーク設定画面

【ネットワーク設定画面】
NVR502-32B-P16をネットワークに接続し、ネットワーク設定を行うことでネットワーク経由による遠隔監視が可能になります。

NVR502-32B-P16 ネットワークライブ監視画面

【ネットワークライブ監視画面】
ネットワークライブ監視ではH.265によるスムーズなライブ動画による監視を行うことができます。配信画質はカメラのエンコード設定に依存しますが、最大4Kまでの高精細な遠隔モニタリングが可能です。

NVR502-32B-P16 ネットワーク再生画面

【ネットワーク再生画面】
ネットワーク再生画面では日付を指定することで時間が表示され、時間軸をクリックすることで再生を開始します。また、録画リストの検索もでき、検索リストからの再生も可能です。録画データのバックアップもこちらから行うことができます。

NVR502-32B-P16 ネットワーク経由による遠隔設定画面

【ネットワーク経由による遠隔設定画面(画面例はエンコード設定画面)】
ネットワーク経由でNVR502-32B-P16本体の設定を変更することができます。ほぼすべての設定項目の変更が可能な為、PC経由でのモニタリング性能も高くなっております。

専用ソフトウェア EZ Stationで複数拠点を一括管理

NVR502-32B-P16はUniViewネットワークビデオレコーダー及びネットワークカメラを複数拠点に設置して、一括で管理・監視することができる遠隔監視ソフトウェアEZ Stationに対応します。EZ Stationを使用することで手軽に複数の店舗や事務所、営業所などに設置したネットワークカメラを管理したり、一括監視することができます。

NVR502-32B-P16 EZ Station メニュー画面
NVR502-32B-P16 EZ Station モニタリング画面
専用アプリ EZ Viewでスマートフォンからのモニタリングにも対応

NVR502-32B-P16 専用アプリでスマートフォンからのモニタリングに対応 NVR502-32B-P16 専用アプリでスマートフォンからのモニタリングに対応

NVR502-32B-P16は専用アプリ EZ Viewを使用することでスマートフォンでの遠隔モニタリングにも対応します。アプリではライブ画面の他、録画データの再生も可能です。

EZDDNSサービス対応

NVR502-32B-P16 DDNSサービスの提供

NVR502-32B-P16はメーカーによるダイナミックDNSサービスをご用意しております。 サービスは無償で利用でき、DDNSサービスを利用することで固定IPアドレスを取得せずにネットワーク経由での監視を行うことが出来るので、 毎月のランニングコストを最小限に抑える事ができます。

ご注意
  • DDNSサービスは無償提供のサービスとなります。
  • DDNSサービスは永久保証のサービスではございません。
  • 予告なくサービスを停止する場合がございますので、予めご了承ください。
EZCloudによるP2Pサービスの提供

NVR502-32B-P16 P2Pサービスの提供

NVR502-32B-P16はEZCloudによるP2Pネットワーク方式を採用しています。基本的にはサーバーを介さずに端末間で通信するため、サーバー使用料が不要です。サーバーから情報が漏れる心配もありません。また、端末間で通信するため安定した通信が可能です。面倒な固定IPアドレスの設定をせずに、簡単に接続することができます。

ご注意
  • P2Pサービスは無償提供のサービスとなります。
  • P2Pサービスは永久保証のサービスではございません。
  • 予告なくサービスを停止する場合がございますので、予めご了承ください。
HDMI/VGA出力機能をサポート

NVR502-32B-P16はHDMI映像出力端子とVGA映像出力端子を備えています。
最大4K(3840×2160)解像度でのHDMIビデオ出力に対応します。

RAID1(ミラーリング)に対応

NVR502-32B-P16はHDDを2台搭載することができ、HDDの冗長性を高めるRAID1(ミラーリング)に対応します。
HDD故障時、録画データの冗長性を持たせたい運用にも適します。

自動復旧機能搭載

NVR502-32B-P16は停電などが起こった等で、電源が落ちても電源復旧後にシステムが自動回復します。
録画していた場合は、復旧後に自動的に録画を再開するので監視用として安心してご使用いただけます。

HDDチェック機能搭載

NVR502-32B-P16 HDDチェック機能

NVR502-32B-P16はHDDの不良セクタ検出機能を搭載し、S.M.A.R.T情報と併せてHDDの状態や障害が把握できるので、HDD交換が必要な場合の目安になります。

※HDDは予期せぬ形でクラッシュ(故障)してしまう可能性があります。その為、定期的な録画再生チェックを行い、2~3年毎のHDD交換をお奨め致します。

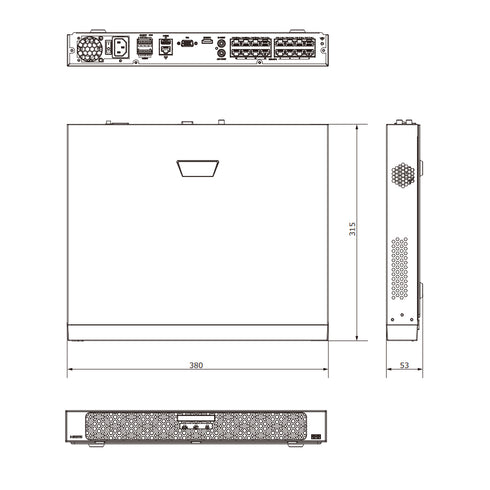

本体寸法図

NVR502-32B-P16 本体寸法図

【RAID対応PoEポート搭載16chネットワークビデオレコーダー NVR502-32B-P16】のご紹介

NVR502-32B-P16は中国大手CCTVメーカーUniView製のネットワークビデオレコーダーです。対応するネットワークカメラ(UniView製品を推奨)を最大32台まで登録して録画することができます。UniViewネットワークカメラ専用PoE給電ポートを16ポート備えており、同メーカーのカメラを接続することで最大250mまでのロングレンジPoE給電が可能です。また、NVR502-32B-P16は最大16MPの高解像度録画に対応し、全方位カメラの録画にも適しています。さらに、HDDを2台搭載することができ、RAID1(ミラーリング)にも対応することから、冗長性を高めた運用を行いたい場合にも対応する等、業務用途に最適な上位モデルとなります。

機能面では、NVR502-32B-P16は豊富な機能を備えており、各メニュー表示は読みやすいフォントを採用した日本語表示となりますので、多彩な機能も日本語表示による設定が可能です。操作は付属のUSBマウスを使用し、マウス操作に最適化されたUI(ユーザーインターフェイス)により扱いやすい印象を受けます。

具体的な機能ですが、まず、監視録画を行う上で需要の多い動体検知録画機能は非常に細かなエリア設定が可能になり、設置環境に合わせたエリア調整をすることで不必要なエリアでの検知を防ぐことができます。また、昨今需要が増えているインテリジェント機能にも対応し、接続するカメラによって侵入検知やライン検知等の各種インテリジェント機能を使用した録画運用にも対応します。録画機能も常時録画を始め、曜日、時間帯によって連続録画と動体検知機能やインテリジェント機能を用いたイベント録画を組み合わせることができるスケジュール録画機能を搭載しています。これにより監視したい環境の状況に合わせた最適な監視スケジュールを組むことが可能です。

再生時の検索能力も高く、カレンダー検索機能から時間軸と録画履歴を表示させ、素早く再生確認を行うことができ、スピーディーに再生検索することが可能です。動体検知ログからの再生もスムーズに行うことができ、再生時の早送りは最大32倍速に対応する等、優れた再生能力を備えたモデルと言えます。また、USBバックアップ作業もファイル毎のバックアップだけでなく、バックアップしたい時間帯をクリッピングして、その部分だけどバックアップすることができます。バックアップ時のファイル形式はmp4形式の為、別途再生ソフトを使用しないでも一般的なPC動画再生ソフトで再生ができる点も良いと思います。

NVR502-32B-P16はこれらの機能の他にも、高性能なネットワーク監視機能を搭載します。ブロードバンド環境と固定IPアドレス又はUniViewのDDNSサービス【EZDDNS】を利用することでEZDDNS利用時には固定IPアドレス不要での遠隔監視が可能です。また、ルーター設定不要で手軽に遠隔監視を利用できるP2P機能の【EZCloud】も備わっているので、ネットワーク設定不要で、手軽に遠隔監視を実現されたい場合にもご活用いただくことができます。

ネットワーク監視時はライブ監視を始め、録画データの再生、バックアップ、NVR502-32B-P16の設定を遠隔で行うことができ、高解像度動画配信が可能な為、良好なライブ監視ができます。また、音声マイク付きのカメラが接続されている場合には、音声を聴くこともできます。ネットワーク経由での再生でも、本体操作同様にカレンダー検索により時間軸と録画履歴から再生を始めることができ、同様にバックアップ作業も容易に行うことができます。遠隔での設定は録画設定やスケジュール設定、動体検知エリアの設定等、本体と同様の設定を行うことができるので遠隔から設定変更を行うようなケースが想定される使用方法でも便利な機能と言えます。

さらに、ネットワーク監視ではブラウザによるモニタリングだけでなく、専用アプリケーションのEZ Stationに対応し、EZ Stationでは複数拠点に設置してあるUniView製品のIPカメラやNVRの一括管理が可能になる為、トータルで各機器を遠隔で管理することも可能です。この他、スマートフォンからのライブ監視、遠隔再生にも対応し、充実した遠隔監視を可能にします。

このようにNVR502-32B-P16は全方位カメラの録画に対応し、RAID対応する等、業務用途に適したモデルとなります。ONVIF対応ネットワークカメラと組み合わせた使用も可能ですが、UniViewネットワークカメラと組み合わせてご使用いただくことで最大の性能を発揮できます。商業施設や工業施設等で防犯カメラ32台以内の大規模構成時で、全方位カメラの導入や、HDD容量を出来るだけ多く搭載したい場合、HDDデータの冗長性を持たせたい場合にお薦めのネットワークビデオレコーダーです。

仕様・アクセサリー

【仕様・アクセサリー】RAID対応PoEポート搭載32chネットワークビデオレコーダー NVR502-32B-P16

NVR502-32B-P16 仕様

ネットワークカメラ接続台数 32台
対応ネットワークカメラ UniViewネットワークカメラ / ONVIF対応ネットワークカメラ
音声入出力 1ch (RCA) / 1ch (RCA)
音声圧縮方式 G.711A、G.711U
ネットワーク受信 / 配信帯域幅 320Mbps / 160Mbps
プロトコル TCP/IP、P2P、UPnP、NTP、DHCP、PPPoE、HTTP、HTTPS、DNS、DDNS、SNMP、SMTP、RTSP、IPV6
リモートユーザー数 最大128
圧縮方式 Ultra265 / H.265 / H.264
デコーディング解像度 16MP/12MP/4K/6MP/5MP/4MP/3MP/1080p/960p/720p/D1/2CIF/CIF
デコーディング能力 Ultrra265 / H.265
16MP×2@30fps、12MP×2@30fps、4K×4@30fps、5MP×6@30fps、4MP×8@30fps、3MP×10@30fps、1080P×16@30fps、960P×32@25fps
H.264
16MP×2@30fps、12MP×2@30fps、4K×2@30fps、5MP×4@30fps、4MP× 6@30fps、3MP×8@30fps、1080P×14@30fps、960P×32@25fps/td>
モニター出力 HDMI×1、VGA×1
HDMI出力解像度 4K(3840×2160)/30Hz、1920x1080p/60Hz、1920×1080p/50Hz、1280× 1024/60Hz、1280x720/60Hz、1024×768/60Hz
VGA出力解像度 1920×1080p/60Hz、1920×1080p/50Hz、1600×1200/60Hz、
1280×1024/60Hz、1280×720/60Hz、1024×768/60Hz
画面表示 1 / 4 / 6 / 8 / 9 / 16 / 25 / 36分割 / シーケンス / コリドモード
OSD表示 日本語
録画解像度 16MP/12MP/8MP/6MP/5MP/4MP/3MP/1080p/960p/720p/D1/2CIF/CIF
録画方式 常時、動作検出、スケジュール録画、アラーム、動作検出+アラーム
プリ録画 5/10/20/30/60秒
ホスト録画 5/10/20/30/60/120/300/600秒
録画媒体 HDD 2台まで搭載可能
バックアップ USBメモリ
RAID RAID1(ミラーリング)
映像再生 1 / 4 / 9 / 16分割
再生時操作 再生 / 一時停止 / コマ送り / 早送り2~32倍
インテリジェント機能 顔検知、クロスライン検知、侵入検知、デフォーカス検知、シーン変更検知、
対象物移動検知、置き去り検知、自動追尾、人数カウント、密集検知
※接続するカメラによって対応する機能が異なります。
その他機能 プライバシーマスク、スナップショット、タンパリング、
音声検知、人体検知、 自動再起動、EZCloud、DDNS
ネットワークインターフェース 1ポート (RJ45 / 10/100M)
PoEポート 16ポート (RJ45 / 100/100M)
合計240W (1ポート最大30W)、IEEE802.3at、IEEE802.3af
アラーム入出力 8ch / 2ch
シリアルポート RS-485
USBポート USB2.0×1(前面) / USB3.0×1(背面)
遠隔監視用PCアプリケーション EZStation / WEBブラウザ(IE/Edge/Firefox/Chrome)
遠隔監視用モバイルアプリケーション EZView (iOS / Andoroid)
電源 AC100V 50/60Hz ※付属ACアダプターより供給(DC48V)
消費電力 最大20W ※HDDを除く
動作温湿度 -10℃~+55℃ / 0%~90% (結露無きこと)
外形寸法 380(W)×53(H)×315(D)mm
質量 約2.6kg ※HDDを除く
付属品 ACアダプター、ACケーブル、マウス、取扱説明書、CD、製品保証3年間
ご注意
  • 本商品にはメーカー正規保証として製品保証が3年間つきます。
  • 商品は品質改善の為、予告なく仕様が変更となる場合がございます。
  • GUIやWeb UI等の画面表示はファームウェアバージョンにより異なる場合がございます。
  • ロットにより一部のデザインや細かな仕様が異なる場合がございます。

NVR502-32B-P16 アクセサリー

こちらの商品に対応した主なアクセサリーカテゴリーの一覧です。必要なアクセサリーがありましたら別途お買い求めください。

対応アクセサリー説明
ケーブルこちらの商品には配線ケーブルは付属しておりません。配線ケーブルが必要な場合は別途お買い求めください。

上記アクセサリー以外にも様々な周辺機器・アクセサリーをお取り扱いしております。【周辺機器・アクセサリー】のカテゴリーもぜひご覧ください。

FAQ・よくあるご質問

【FAQ・よくあるご質問】RAID対応PoEポート搭載32chネットワークビデオレコーダー NVR502-32B-P16

PoEポートは他社メーカー製品のカメラでも接続できますか?

本商品に備わっているPoEポートはUniViewカメラ用となります。他社メーカー製品との接続は保証しておりませんのでご了承ください。

EZ Stationとは何ですか?

EZ StationはUniView製品に対応したCMS(中央集中管理ソフトウェアや統合管理ソフトウェア)です。EZ Stationを使用することで複数拠点に設置してあるUniView製のネットワークカメラやネットワークビデオレコーダーを統合管理することができます。複数拠点の監視映像を一括で表示させたり、管理することができる為、複数拠点の監視時に大変便利なソフトウェアです。

DDNSやP2P機能は利用できますか?

本商品はDDNSサービス、P2Pサービスが利用可能です。DDNSサービスご利用時は、ネットワーク設定が必要となりますのでご注意ください。
