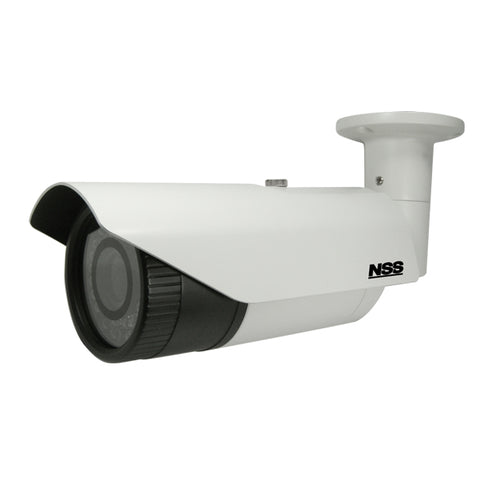

【NSC-AHD943VPUM-4M】
ワンケーブル4MP
AHD防水バレット型IR・電動望遠VFレンズ搭載防犯カメラ
型番: NSC-AHD943VPUM-4M
販売元: NSS
- Omnivision製4メガピクセルCMOSイメージセンサー搭載
- デュアルモード電源採用で、ワンケーブル(電源重畳方式)とDC12V駆動に対応
- f5～50mm電動望遠バリフォーカルレンズを搭載し、中長距離撮影に最適
- 壁面/天井吊り下げ両方の取り付けに対応しています
- D-WDR機能搭載で、逆光等の明暗差が大きな場所でも鮮明に撮影
- 最大照射距離70mまでの赤外線照射機能搭載
- 最大300mの長距離配線に対応します
- IP67防水規格準拠で、防水・防塵性に優れています
[納期区分] お取り寄せ：3～4営業日以内に出荷
【商品説明】ワンケーブル4MP AHD防水バレット型IR・電動望遠VFレンズ搭載防犯カメラ NSC-AHD943VPUM-4M
NSD7000AHD-Hシリーズと組み合わせてレンズのズーム/フォーカス操作が可能
NSC-AHD943VPUM-4MはNSC-AHD943VPU-4Mに電動バリフォーカルレンズを搭載したモデルです。NSD7000AHD-Hシリーズと同軸1本の接続だけで、レコーダー側からズーム/フォーカスの調整を行うことができます。
とくに施工時におけるレンズ調整には手間がかかることが多く、電動バリフォーカルレンズによりその点を改善させることができ、設置台数が多い場合等に作業時間を大幅短縮させることができます。
※ワンケーブル(電源重畳方式)ではありませんのでカメラ電源が別途必要です。
高精細映像での監視を手軽に実現
NSC-AHD943VPUM-4Mは監視映像を手軽にHD画質以上に高画質化することができるによるAHD（Analog High Definition）防犯・監視カメラシステムの屋外用バレット型防犯カメラです。アナログ防犯カメラと同じケーブルを利用出来る為、手軽に導入ができ、既にアナログ防犯カメラをご利用の場合、既設の同軸ケーブルをそのまま活用できます。

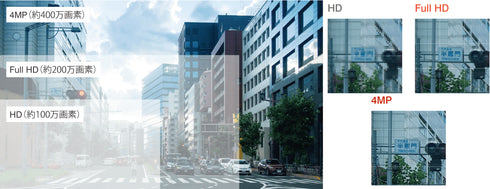

Omnivision製4メガピクセルCMOSイメージセンサー搭載
NSC-AHD943VPUM-4MはOmnivision製4メガピクセル CMOSイメージセンサーを搭載した4MP高精細モデルとなります。撮影解像度は2560×1440となり、HD画質のカメラに比べ4倍、フルHD画質のカメラに比べると2倍の高解像度撮影が可能で、より広範囲で高鮮明な映像を撮影することができます。
デュアル電源採用
NSC-AHD943VPUM-4Mはデュアルモード電源を採用し、同軸ケーブル1本に映像信号と電源を乗せることができる電源重畳方式のワンケーブルとしてはもちろんDC12Vアダプターからの電源供給も可能です。
※ワンケーブル（電源重畳方式）で運用する場合には、別売の電源ユニットと組み合わせてご使用ください。
True Day&Night機能搭載
NSC-AHD943VPUM-4MはICR(IRカットフィルターリムーバブル機構)を採用し、暗くなると自動的にIRカットフィルターを取り外した白黒撮影に切換、感度を大幅に増幅して監視を行います。これにより昼は鮮明なカラー映像で監視ができ、夜間は白黒映像に切り替え、ノイズを抑えた高感度、高画質映像で監視することが出来ます。
▲カラー映像・白黒映像のイメージ（参考画像）です。
電動望遠バリフォーカルレンズ搭載
NSC-AHD943VPUM-4Mはf5～50mmのレンズ調整が可能な電動望遠バリフォーカルレンズを内蔵しています。望遠撮影に適しており、画角は水平47.84°×垂直26.92°～水平8.11°×垂直4.57°の範囲で調整ができます。
赤外線投光器搭載
NSC-AHD943VPUM-4Mは本体前面部に強力な赤外線投光器を搭載し、低照度下になると赤外線を照射した暗視撮影を行うことができます。赤外線照射距離は最大約70mの照射が可能で、これにより昼夜を問わずに監視することが可能です。
UTC対応OSD機能搭載
NSC-AHD943VPUM-4MはOSD(オンスクリーンディスプレイ)機能を搭載しています。多彩な機能をモニター画面を見ながら設定することができます。設定はUTC制御によりレコーダー側でOSD設定を行うことができる他、別売のOSD操作リモコンで行うことができます。
フリッカレス機能搭載
NSC-AHD943VPUM-4Mは電源周波数が50Hzの地域（東日本）では、蛍光灯などの下で撮影すると画面のチラツキが発生し見づらくなります。（フリッカ現象）NSC-AHD943VPUM-4Mはフリッカレス機能を搭載することで、蛍光灯のチラツキを抑え、蛍光灯が設置してある場所でも安定した高精細映像で監視することができます。
3DNR（三次元デジタルノイズリダクション）機能搭載
NSC-AHD943VPUM-4Mは低照度撮影時に発生しやすいノイズを大幅に低減させる3DNR機能を搭載しています。これにより夜間・暗視撮影時でも鮮明な高画質映像を実現します。
【3次元ノイズリダクション機能比較画像】
実際に低照度下で撮影を行いました。左が3DNR機能OFFの画像、右が3DNR機能ONの画像です。
3DNR機能が大幅にノイズを低減させている事が分かります。
D-WDR機能搭載
NSC-AHD943VPUM-4MはD-WDR(デジタルワイドダイナミックレンジ)機能を搭載しています。D-WDR機能により強い逆光時に生じる被写体の黒つぶれをデジタル処理し、全体の映像を明瞭に補正する事が出来ます。ダブルスキャン方式の本格的なWDR機能とは異なりますが、逆光補正機能よりも補正が強い為、逆光の強い監視場所で監視する場合にも安定した映像で監視が可能です。
【D-WDR機能比較画像】
明暗差のある環境で実際に撮影した画像です。左がD-WDR機能OFFの画像、右がD-WDR機能ONの画像です。
D-WDR機能使用時の方が前面の対象物が明るく撮影出来ているのが分かります。
デジタルスローシャッター（SENS-UP）機能搭載
NSC-AHD943VPUM-4Mはデジタルスローシャッター機能（SENS-UP/電子感度アップ）を搭載しています。デジタルスローシャッター機能により夜間、低照度下では電子的に感度を増幅させ、肉眼では監視できないレベルの低照度環境下でも、明るい映像で撮影することが可能です。
※デジタルスローシャッター機能は感度を上げ過ぎると極端に動画撮影能力が落ち、残像が残ったような映像となります。

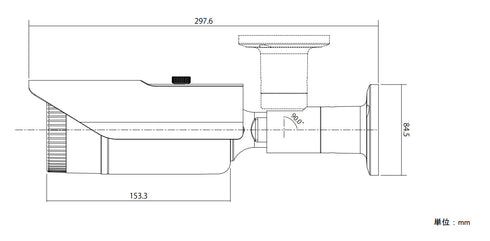

本体寸法図
製品保証3年間モデル
ワイケー無線はNSS正規販売店となりますので、販売品にはNSS製品保証が3年間備わっております。NSSにて3年間の長期保証対応を実施していますので、長期間の運用時にも安心してご利用いただくことができます。
保証内容：正常な使用状態で故障し、製品保証期間内である場合のみ無償修理致します。
※状況に応じ新品交換及び中古交換、または同等品と交換致します。
01. 製品保証期間内の修理の際は、修理期間中、無償で代替機をお出し致します。
02.国内発売元では国内に技術スタッフを設けているため、
簡単な修理においては国内で短期間にて行っております。
- 保証期間内でも次の場合は有償修理となります。
- 特殊な環境下での使用により発生した故障や性能劣化。
- お買い上げ後の取扱いの誤りや他の製品（外部要因）による故障、製品の自己修理、改造が加えられた場合。
- お買い上げ後の移動、落下等による故障及び損傷。
- 火災、地震、風水害、落雷等の天変地異や公害、虫害、ガス害、異常電圧、指定外の使用電源による故障および損傷。
- 各部の点検、保守費用及び交換費用。また、営業上の損失や記録内容等のソフト内容の補償は致しかねます。
- 製品の故障による二次的損害については、メーカーはその責務を負わないものとします。
【ワンケーブル 4MP AHD防水バレット型IR・電動望遠VFレンズ搭載防犯カメラ NSC-AHD943VPUM-4M】のご紹介
NSC-AHD943VPUM-4MはAHD（Analog High Defenition）防犯・監視カメラシステムのワンケーブルタイプの防雨型赤外線搭載防犯カメラです。4MP解像度での撮影ができるAHD3.0に対応した高解像度モデルとなります。同軸ケーブル1本に映像信号と電源を乗せることができる電源重畳方式に対応しているので、配線を同軸ケーブル1本で行うことができます。また、既存の同軸ワンケーブルアナログ防犯カメラシステムからの移行にも最適です。
本体は防雨型なので屋外への設置ができ、赤外線投光器を搭載することで昼夜の監視が可能です。また、UTCに対応することで電源駆動ユニット「NSE904AVP-U」または「NSE908AVP-U」と組み合わせて同軸ケーブル1本に映像信号と制御信号、電源を乗せることができ、録画機器のNSD7000AHD-Hシリーズと組み合わせることで、DVR側からズーム/フォーカス/OSDメニュー調整を行うことができるので、施工性の向上とDVR側から手軽に光学ズームを行うことが可能です。レンズはf5～50mmまでの倍率調整が可能な望遠電動バリフォーカルレンズを内蔵し、カメラ設置場所から10m以上離れた距離を撮影するのに適しています。
イメージセンサーには1/2.7インチOmnivision製CMOSイメージセンサーを搭載。出力解像度は2560×1440のWQHD (Wide Quad-HD)となります。フルHDの実に2倍の解像度がある為、より広範囲で高鮮明な映像を撮影することができます。更に低照度下での監視にも耐えられるようにICR機構を採用したTrue Day&Night機能を採用。これにより低照度下の撮影にも強く、最低照度はカラー映像時で0.5Lux、白黒感度アップ時で0.1Luxと高感度を実現し、多少薄暗い環境下でも監視を可能にします。さらに本体前面部に赤外線投光器を搭載し、赤外線照射距離は約70mと強力な赤外線照射が可能です。これにより真っ暗闇の0Lux照度下でも撮影ができ、暗闇でも赤外線照射範囲内を良好に監視することができます。
（赤外線照射距離は環境によって左右される為、最大値の30%～50%減でお考え下さい）
主な撮影機能として明暗差の激しい場所で安定した映像を得ることが出来るWDR機能を始め、蛍光灯のチラツキを完全抑制するフリッカレス機能を搭載し、様々な環境下でも安定した映像を映し出す機能を搭載しています。また、各機能はOSD設定機能によりモニター画面にメニューを表示させて設定することができます。
NSC-AHD943VPUM-4Mはシンプルなバレット型デザインの為、建物出入り口や工場、倉庫、駐車場の監視など、様々な設置が可能です。また、レンズは高倍率の望遠レンズを内蔵している為、カメラ設置場所から10m以上（20～30m程度が適します）離れた場所の監視に適しており、離れた場所の監視映像を手軽に4メガピクセル解像度による高画質化させたい場合にお奨めの4MPバレット型防犯カメラです。
【撮影動画】ワンケーブル4MP AHD防水バレット型IR・電動望遠VFレンズ搭載防犯カメラ NSC-AHD943VPUM-4M
NSC/NSD AHD防犯・監視カメラシリーズの4MPモデルで実際に撮影・録画を行ったサンプル動画をご用意致しました。
サンプル動画の使用機材にはカメラは「NSC-AHD942-4MP」、レコーダーは「NSD7004AHD-H」を使用し、下記録画設定で録画を行った映像をAVI形式でバックアップをして動画をアップロードしました。
録画解像度：4MP（2560×1440）
録画フレームレート：30fps
録画画質：超高画質
NSC-AHDXXX-4MPシリーズはすべて共通のイメージセンサーを使用しておりますので、撮影画質はほぼ同様となりますので参考になさって下さい。
【仕様・アクセサリー】ワンケーブル4MP AHD防水バレット型IR・電動望遠VFレンズ搭載防犯カメラ NSC-AHD943VPUM-4M
NSC-AHD943VPUM-4M 仕様
| イメージセンサー | 1/2.7 Omnivision CMOS |
| 解像度 | AHD：2560×1440（4MP） |
| レンズ | f=5～50mm/F=1.6 |
| 撮影範囲 | 水平47.84°×垂直26.92°～水平8.11°×垂直4.57° |
| ズーム | 光学ズーム：10倍 |
| S/N比 | 52dB |
| 赤外線LED | 有 |
| 赤外線照射距離 | 最大70m |
| 被写体最低照度 | カラー時：0.5Lux、モノクロ時：0.1Lux IR 点灯時：0 Lux |
| シャッター速度 | 1/30（25）～1/50,000 |
| ICR機能 | 有 |
| OSD機能 | 有 |
| デイナイト機能 | 有 |
| WDR | 有（D-WDR） |
| フリッカレス機能 | 有 |
| ノイズリダクション機能 | 有（2D/3D NR） |
| プロトコル | Pelco Coaxitron |
| 防水機能 | IP67 |
| 電源 | デュアルモード（電源重畳方式:NSE904/908AVP-Uより供給、DC12V±30％） |
| 消費電力 | 6.3W |
| 消費電流 | 520mA |
| 動作可能周囲環境 | -20 ～ 50度、湿度95％RH以下 |
| 外形寸法 | 84.5（径）×153.3（奥）mm |
| 重量 | 698g |
| 同梱内容 | NSC-AHD943VPUM-4M 本体 製品保証書（保証期間：3年間） |
- 商品は品質改善の為、予告なく仕様が変更となる場合がございます。
NSC-AHD943VPUM-4M アクセサリー
こちらの商品に対応した主なアクセサリーカテゴリーの一覧です。必要なアクセサリーがありましたら別途お買い求めください。
| 対応アクセサリー | 説明 |
|---|---|
| 電源 | 同軸ワンケーブル(電源重畳方式方式)でご使用いただく場合には、4ch電源ユニット【NSE904AVP-U】または8ch電源ユニット【NSE908AVP-U】と組み合わせてご使用ください。ツーケーブルでご使用いただく場合にはDC12VのACアダプターをお買い求めください。 |
| ケーブル | こちらの商品には配線ケーブルは付属しておりません。配線ケーブルが必要な場合は別途お買い求めください。 |
| レコーダー | こちらの商品を録画するには、4P以上の録画に対応したAHDデジタルレコーダーか、AHDを含むマルチフォーマット対応のデジタルレコーダーを別途お買い求めください。選定に迷われた場合は、カメラと同一メーカーとなるNSS製レコーダーの【NSD7000AHD-Hシリーズ】がお薦めです。 |
上記アクセサリー以外にも様々な周辺機器・アクセサリーをお取り扱いしております。【周辺機器・アクセサリー】のカテゴリーもぜひご覧ください。
【FAQ・よくあるご質問】ワンケーブル4MP AHD防水バレット型IR・電動望遠VFレンズ搭載防犯カメラ NSC-AHD943VPUM-4M
アナログ出力はできますか？
本商品はOSD操作ボタンに電動バリフォーカルレンズの操作が割り当てられている為、アナログ出力には対応しておりません。
レンズはどの様に調整するのですか？
UTC機能によりレコーダーから操作を行うか、カメラ本体の前面カバーを回して開け、内部にあるOSD操作ボタンから調整ができます。
直接雨が当たる場所に設置できますか？
カメラ本体はIP67に準拠した防水性能を備えていますので、雨ざらしになる場所への設置も可能です。ただし、ケーブルの接続部分（端子部分）は防水ではありませんので、設置時には防水処理をしっかりと行った上で設置をしてください。
ワンケーブルで使用する場合は何を買えば良いですか？
本商品をワンケーブルでご使用いただく場合には、NSS製の4ch電源ユニット【NSE904AVP-U】または8ch電源ユニット【NSE908AVP-U】をお買い求めください。
