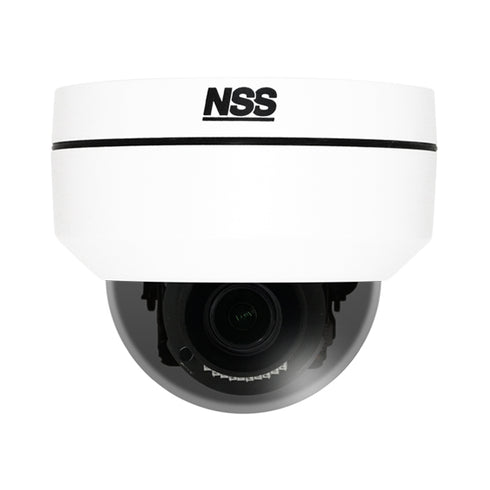

【NSC-AHD934VPUM-F】
ワンケーブルフルHD AHD防雨型赤外線・パンチルト電動VFレンズ搭載ドーム型防犯カメラ

型番: NSC-AHD934VPUM-F

販売元: NSS

¥198,000から¥69,300
  • フルHD画質での監視を手軽に実現
  • デュアルモード電源採用で、ワンケーブル(電源重畳方式)とDC12V駆動に対応
  • パン(水平)の動作は350°、チルト(垂直)の動作は80°を搭載
  • f2.7~f12mm電動バリフォーカルレンズを搭載
  • D-WDR機能搭載で、逆光等の明暗差が大きな場所でも鮮明に撮影
  • 最大照射距離15mまでの赤外線照射機能搭載
  • 最大300mの長距離配線に対応します
  • IP66防水規格準拠で、防水・防塵性に優れています

[納期区分] お取り寄せ:3~4営業日以内に出荷

商品説明
仕様・アクセサリー
FAQ・よくあるご質問
商品説明

【商品説明】ワンケーブルフルHD AHD防雨型赤外線・パンチルト電動VFレンズ搭載ドーム型防犯カメラ NSC-AHD934VPUM-F

NSD5000AHD-H、NSD7000AHD-Hシリーズと組み合わせてパン・チルト・レンズのズーム/フォーカス操作が可能

NSC-AHD934VPUM-Fはカメラの水平(パン)、垂直(チルト)操作と電動バリフォーカルレンズを搭載したモデルです。NSD5000AHD-Hシリーズ、NSD7000AHD-Hシリーズと同軸1本の接続だけで、レコーダー側からパン・チルト、ズーム/フォーカスの調整を行うことができます。

とくに施工時における画角調整やレンズ調整には手間がかかることが多く、パン・チルト、電動バリフォーカルレンズによるズーム機能によりその点を改善させることができ、設置台数が多い場合等に作業時間を大幅短縮させることができます。

フルHD画質での監視を手軽に実現

NSC-AHD934VPUM-Fは監視映像を手軽にフルHD画質化することができるAHD(Analog High Definition)防犯・監視カメラシステムの屋外設置対応ドーム型防犯カメラです。アナログ防犯カメラと同じケーブルを利用出来る為、手軽に導入ができ、既にアナログ防犯カメラをご利用の場合、既設の同軸ケーブルをそのまま活用できます。

※AHD出力ではアナログ防犯カメラ専用の録画装置やモニター、分割器等に接続することは出来ません。

SONY製2.43メガピクセルCMOSイメージセンサー搭載

NSC-AHD934VPUM-Fは1/2.8インチSONY製2.43メガピクセルExmor CMOSイメージセンサーを搭載。200万画素オーバーの高精細映像での撮影が可能です。水平解像度も1000TVLと高解像度撮影が可能なので、アナログ防犯カメラ映像では確認し切れなかった細かな部分もより鮮明に映し出すことができます。

デュアル電源採用

NSC-AHD934VPUM-Fはデュアルモード電源を採用し、同軸ケーブル1本に映像信号と電源を乗せることができる電源重畳方式のワンケーブルとしてはもちろんDC12Vアダプターからの電源供給も可能です。

※ワンケーブル(電源重畳方式)で運用する場合には、別売の電源ユニットと組み合わせてご使用ください。

True Day&Night機能搭載

NSC-AHD934VPUM-FはICR(IRカットフィルターリムーバブル機構)を採用し、暗くなると自動的にIRカットフィルターを取り外した白黒撮影に切換、感度を大幅に増幅して監視を行います。これにより昼は鮮明なカラー映像で監視ができ、夜間は白黒映像に切り替え、ノイズを抑えた高感度、高画質映像で監視することが出来ます。

NSC-AHD934VPUM-F カラー・白黒イメージ

▲カラー映像・白黒映像のイメージ(参考画像)です。

赤外線投光器搭載

NSC-AHD934VPUM-Fはレンズ周囲に赤外線投光器を搭載し、低照度下になると赤外線を照射した暗視撮影を行うことができます。赤外線照射距離は最大約15mの照射が可能で、これにより昼夜を問わずに監視することが可能です。

電動バリフォーカルレンズ内蔵

NSC-AHD934VPUM-Fはf2.7~12mmのレンズ調整が可能な電動バリフォーカルレンズを内蔵しています。水平104.1°×垂直55.4°~水平31.1°×垂直17.6°と広角からやや望遠までの調整ができます。

レンズの調整はUTC機能によるレコーダーからの操作か、ドームカバーを外して内部にあるOSD操作ボタンから行うことができます。

パン・チルト機能を搭載

NSC-AHD934VPUM-Fはパン・チルト機能を備えており、本体のOSD操作ボタンやUTC機能によりレコーダー側からパン・チルト操作を行うことができます。パン(水平)の動作は350°、チルト(垂直)の動作は80°の範囲で可動できます。

UTC対応OSD機能搭載

NSC-AHD934VPUM-FはOSD(オンスクリーンディスプレイ)機能を搭載しています。多彩な機能をモニター画面を見ながら設定することができます。設定はUTC制御によりレコーダー側でOSD設定を行うことができる他、本体のOSD操作ボタンより行うことができます。

3DNR(三次元デジタルノイズリダクション)機能搭載

NSC-AHD934VPUM-Fは低照度撮影時に発生しやすいノイズを大幅に低減させる3DNR機能を搭載しています。これにより夜間・暗視撮影時でも鮮明な高画質映像を実現します。

NSC-AHD934VPUM-F 3DNR比較画像

【3次元ノイズリダクション機能比較画像】
実際に低照度下で撮影を行いました。左が3DNR機能OFFの画像、右が3DNR機能ONの画像です。
3DNR機能が大幅にノイズを低減させている事が分かります。

D-WDR機能搭載

NSC-AHD934VPUM-FはD-WDR(デジタルワイドダイナミックレンジ)機能を搭載しています。D-WDR機能により強い逆光時に生じる被写体の黒つぶれをデジタル処理し、全体の映像を明瞭に補正する事が出来ます。ダブルスキャン方式の本格的なWDR機能とは異なりますが、逆光補正機能よりも補正が強い為、逆光の強い監視場所で監視する場合にも安定した映像で監視が可能です。

NSC-AHD934VPUM-F D-WDR機能比較画像

【D-WDR機能比較画像】
明暗差のある環境で実際に撮影した画像です。左がD-WDR機能OFFの画像、右がD-WDR機能ONの画像です。
D-WDR機能使用時の方が前面の対象物が明るく撮影出来ているのが分かります。

デジタルスローシャッター(SENS-UP)機能搭載

NSC-AHD934VPUM-Fはデジタルスローシャッター機能(SENS-UP/電子感度アップ)を搭載しています。デジタルスローシャッター機能により夜間、低照度下では電子的に感度を増幅させ、肉眼では監視できないレベルの低照度環境下でも、明るい映像で撮影することが可能です。

※デジタルスローシャッター機能は感度を上げ過ぎると極端に動画撮影能力が落ち、残像が残ったような映像となります。

防雨性能を備えたドーム型デザイン

NSC-AHD934VPUM-FはIP66の防水性能を備えた屋外設置対応のドーム型カメラです。ドーム型デザインの白色筐体なので、屋外軒下等で白色の天井部への設置に大変マッチングするデザインに仕上がっています。

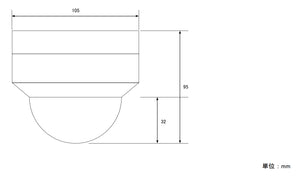

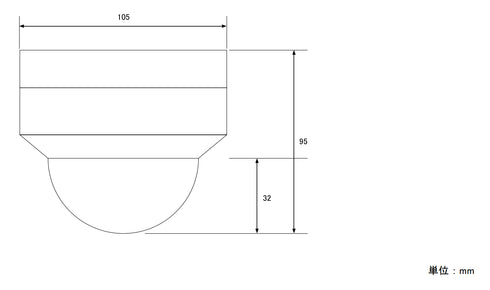

本体寸法図

NSC-AHD934VPUM-F 本体寸法図

製品保証3年間モデル

NSC-AHD934VPUM-F 製品保証3年間モデル

ワイケー無線はNSS正規販売店となりますので、販売品にはNSS製品保証が3年間備わっております。NSSにて3年間の長期保証対応を実施していますので、長期間の運用時にも安心してご利用いただくことができます。

保証内容:正常な使用状態で故障し、製品保証期間内である場合のみ無償修理致します。
※状況に応じ新品交換及び中古交換、または同等品と交換致します。
01. 製品保証期間内の修理の際は、修理期間中、無償で代替機をお出し致します。
02.国内発売元では国内に技術スタッフを設けているため、
  簡単な修理においては国内で短期間にて行っております。

保証除外次項
  • 保証期間内でも次の場合は有償修理となります。
  • 特殊な環境下での使用により発生した故障や性能劣化。
  • お買い上げ後の取扱いの誤りや他の製品(外部要因)による故障、製品の自己修理、改造が加えられた場合。
  • お買い上げ後の移動、落下等による故障及び損傷。
  • 火災、地震、風水害、落雷等の天変地異や公害、虫害、ガス害、異常電圧、指定外の使用電源による故障および損傷。
  • 各部の点検、保守費用及び交換費用。また、営業上の損失や記録内容等のソフト内容の補償は致しかねます。
  • 製品の故障による二次的損害については、メーカーはその責務を負わないものとします。

【ワンケーブル フルHD AHD防雨型赤外線・パンチルト電動VFレンズ搭載ドーム型防犯カメラ NSC-AHD934VPUM-F】のご紹介

NSC-AHD934VPUM-FはAHD(Analog High Defenition)防犯・監視カメラシステムのワンケーブルタイプの防雨型ドーム型防犯カメラです。フルHD解像度での撮影ができるAHD2.0に対応したモデルとなります。

NSC-AHD934VPUM-Fはカメラの水平、垂直操作を行うことができるパン・チルト機能と電動バリフォーカルレンズを搭載し、さらにUTCに対応することで電源駆動ユニット「NSE904AVP-U」または「NSE908AVP-U」と組み合わせて同軸ケーブル1本に映像信号と制御信号、電源を乗せることができます。

ワンケーブル仕様なので既存の同軸ワンケーブルアナログ防犯カメラシステムからの移行にも最適で、さらに録画機器のNSD5000AHD-Hシリーズと組み合わせることで、DVR側からパン・チルト/ズーム/フォーカス/OSDメニュー調整を行うことができるので、施工性の向上とDVR側から手軽に光学ズームを行うことが可能になりました。

本体は防雨型なので屋外設置に対応し、ドーム型デザインを採用している為、景観を損ねづらく、威圧感を抑えた防犯カメラの設置ができます。また、レンズはf2.7~12mmまでの倍率調整が可能な電動バリフォーカルレンズを内蔵し、広角からやや望遠まで設置環境に合わせた最適なレンズ調整を行うことができます。さらに、レンズ周囲に赤外線投光器を搭載しているので昼夜を問わずに監視することができます。

イメージセンサーには1/2.8インチSONY製243画素Exmor CMOSイメージセンサーを搭載。出力解像度は1920×1080の1080pとなります。また、水平解像度は1000TVLの高解像度なので、従来のアナログ防犯カメラでは判別出来なかった部分も鮮明に映し出すことができます。更に低照度下での監視にも耐えられるようにICR機構を採用したTrue Day&Night機能を採用。これにより低照度下の撮影にも強く、最低照度はカラー映像時で0.5Lux、白黒映像時で0.05Luxと高感度を実現し、多少薄暗い環境下でも監視を可能にします。さらにレンズ周囲に赤外線投光器を搭載し、赤外線照射距離は約15mのミドルレンジ照射が可能です。これにより真っ暗闇の0Lux照度下でも撮影ができ、暗闇でも赤外線照射範囲内を良好に監視することができます。
(赤外線照射距離は環境によって左右される為、最大値の30%~50%減でお考え下さい)

主な撮影機能として明暗差の激しい場所で安定した映像を得ることが出来るWDR機能を始め、蛍光灯のチラツキを完全抑制するフリッカレス機能を搭載し、様々な環境下でも安定した映像を映し出す機能を搭載しています。また、各機能はOSD設定機能によりモニター画面にメニューを表示させて設定することができます。

NSC-AHD934VPUM-Fはドーム型デザインの白色筐体なので、白色系の天井部への設置に大変マッチングするデザインに仕上がっており、また、防雨性能を備えている為、屋外への設置が可能です。さらにパン・チルト、電動バリフォーカル機能によるレンズ調整が可能な為、設置場所に合わせて撮影範囲の調整を細かく行うことができる他、頻繁にカメラの監視エリアを調整することもできます。建物周囲屋外への設置で細かなレンズ調整や撮影エリアの調整が必要であり、なおかつ暗視撮影も行いたい場合で、手軽に監視映像をハイビジョン化させたい場合にお奨めのフルHD画質防犯カメラです。

仕様・アクセサリー

【仕様・アクセサリー】ワンケーブルフルHD AHD防雨型赤外線・パンチルト電動VFレンズ搭載ドーム型防犯カメラ NSC-AHD934VPUM-F

NSC-AHD934VPUM-F 仕様

イメージセンサー 1/2.9" SONY 2.43 Megapixel Exmor CMOS Sensor
解像度 AHD:1920×1080(1080p)
レンズ f=2.7~12mm/F=1.3
撮影範囲 水平104.1°×垂直55.4°~水平31.1°×垂直17.6°
ズーム 光学ズーム:約4.4倍
S/N比 52dB以上(AGC off)
赤外線LED
赤外線照射距離 15m
被写体最低照度 カラー時:0.5Lux、モノクロ時:0.05Lux
カラー感度アップ時:0.05Lux/F1.4、モノクロ感度アップ時:0.005Lux
IR 点灯時:0 Lux
シャッター速度 1/30(25)~1/50,000
パン/チルト動作角度 350°/80°
ICR機能
OSD機能
デイナイト機能
WDR 有(DWDR)
フリッカレス機能
ノイズリダクション機能
リモートコントロール Coaxitron(同軸ケーブル重畳 ※AHDのみ)・RS-485
プロトコル Pelco D
ボーレート 2400
防水機能 IP66
電源 デュアルモード(電源重畳方式:NSE904AVP-U/908AVP-Uより供給、DC12V±30%)
消費電力 6W
消費電流 500mA
動作可能周囲環境 -10~50度、湿度最大95%
外形寸法 105(径)×95(高)mm
重量 570g
同梱内容 NSC-AHD934VPUM-F 本体
製品保証書(保証期間:3年間)
ご注意
  • 商品は品質改善の為、予告なく仕様が変更となる場合がございます。

NSC-AHD934VPUM-F アクセサリー

こちらの商品に対応した主なアクセサリーカテゴリーの一覧です。必要なアクセサリーがありましたら別途お買い求めください。

対応アクセサリー説明
電源同軸ワンケーブル(電源重畳方式方式)でご使用いただく場合には、4ch電源ユニット【NSE904AVP-U】または8ch電源ユニット【NSE908AVP-U】と組み合わせてご使用ください。ツーケーブルでご使用いただく場合にはDC12VのACアダプターをお買い求めください。
ケーブルこちらの商品には配線ケーブルは付属しておりません。配線ケーブルが必要な場合は別途お買い求めください。
レコーダー こちらの商品を録画するには、2MP以上の録画に対応したAHDデジタルレコーダーか、AHDを含むマルチフォーマット対応のデジタルレコーダーを別途お買い求めください。選定に迷われた場合は、カメラと同一メーカーとなるNSS製レコーダーの【NSD5000AHD-Hシリーズ】、【NSD7000AHD-Hシリーズ】がお薦めです。

上記アクセサリー以外にも様々な周辺機器・アクセサリーをお取り扱いしております。【周辺機器・アクセサリー】のカテゴリーもぜひご覧ください。

FAQ・よくあるご質問

【FAQ・よくあるご質問】ワンケーブルフルHD AHD防雨型赤外線・パンチルト電動VFレンズ搭載ドーム型防犯カメラ NSC-AHD934VPUM-F

アナログ出力はできますか?

本商品はOSD操作ボタンに電動バリフォーカルレンズの操作が割り当てられている為、アナログ出力には対応しておりません。

パン・チルト・ズームはどの様に使用するのですか?

UTC機能によりレコーダーからパン・チルト・ズーム操作を行うか、ドームカバーを外し、本体に備わっているOSD操作ボタンから調整ができます。

直接雨が当たる場所に設置できますか?

カメラ本体はIP66に準拠した防水性能を備えていますので、雨ざらしになる場所への設置も可能です。ただし、ケーブルの接続部分(端子部分)は防水ではありませんので、設置時には防水処理をしっかりと行った上で設置をしてください。

ワンケーブルで使用する場合は何を買えば良いですか?

本商品をワンケーブルでご使用いただく場合には、NSS製の4ch電源ユニット【NSE904AVP-U】または8ch電源ユニット【NSE908AVP-U】をお買い求めください。
