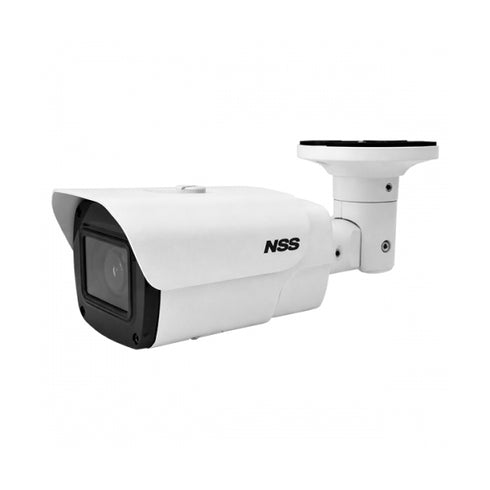

【NAHD-943VPUM-4M】
ワンケーブル（電源重畳方式）対応
4MP AHD防水暗視電動望遠バリフォーカルバレット型カメラ
型番: NAHD-943VPUM-4M
販売元: NSS
- Omnivision製4メガピクセルCMOSイメージセンサー搭載
- f5mm～f50mm電動望遠バリフォーカルレンズ搭載
- 壁面/天井吊り下げ両方の取り付けに対応
- IP67規格準拠で優れた防水、防塵性
- 赤外線投光器搭載で暗視撮影に対応
- デュアルモード電源採用で、ワンケーブル（電源重畳方式）としてはもちろんDC12Vアダプターからの電源供給も可能
- D-WDR機能搭載で、逆光等の明暗差が大きな場所でも鮮明に撮影
- True Day&Night機能搭載で低照度撮影にも対応
- 同軸ケーブル1本の接続だけでズーム/フォーカス/OSDメニューの調整可能
[納期区分] お取り寄せ：3～4営業日以内に出荷
【商品説明】ワンケーブル（電源重畳方式）対応4MP AHD防水暗視電動バリフォーカルバレット型カメラ NAHD-943VPUM-4M
NSS製AHD屋外用バレット型カメラ
NAHD-943VPUM-4MはAHD（Analog High Definition）防犯・監視カメラシステムの屋外用バレット型カメラです。アナログ防犯カメラと同じケーブルを利用出来る為、手軽に導入ができ、既にアナログ防犯カメラをご利用の場合、既設の同軸ケーブルをそのまま活用できます。
※AHD出力はアナログ防犯カメラ専用の録画装置やモニター、分割器等に接続することは出来ません。
デュアル電源採用
NAHD-943VPUM-4Mはデュアルモード電源を採用し、同軸ケーブル1本に映像信号と電源を乗せることができる電源重畳方式のワンケーブルとしてはもちろんDC12Vアダプターからの電源供給も可能です。
※ワンケーブル（電源重畳方式）で運用する場合には、別売のNSS製PoC対応レコーダーまたはNSS製電源ユニットと組み合わせてご使用ください。
1/2.7インチ Omnivision CMOS搭載
NAHD-943VPUM-4MはOmnivision製4メガピクセル CMOSイメージセンサーを搭載した4MP高精細モデルとなります。
撮影解像度は2560×1440となり、HD画質のカメラに比べ4倍、フルHD画質のカメラに比べると2倍の高解像度撮影が可能で、より広範囲で高鮮明な映像を撮影することができます。
壁面・天井吊り下げ設置に対応
NAHD-943VPUM-4Mは壁面設置、天井吊り下げ設置に対応します。
f5mm～f50mm電動望遠バリフォーカルレンズ搭載
NAHD-943VPUM-4Mはf5mm～f50mmの焦点距離調整が可能な電動望遠バリフォーカルレンズを搭載した屋外用バレット型防犯カメラです。
水平47.8° × 垂直26.9° ～ 水平8.1° × 垂直4.5°の範囲内で画角調整ができ、被写体まで距離がある環境への設置に適します。
True Day&Night機能搭載
NAHD-943VPUM-4MはICR(IRカットフィルターリムーバブル機構)を採用し、暗くなると自動的にIRカットフィルターを取り外した白黒撮影に切換、感度を大幅に増幅して監視を行います。これにより昼は鮮明なカラー映像で監視ができ、夜間は白黒映像に切り替え、ノイズを抑えた高感度、高画質映像で監視することが出来ます。
▲カラー映像・白黒映像のイメージ（参考画像）です。
赤外線投光器搭載
NAHD-943VPUM-4Mはレンズ周囲に赤外線投光器を搭載し、低照度下になると赤外線を照射した暗視撮影を行うことができます。
赤外線照射距離は最大約40mの照射が可能で、これにより昼夜を問わずに監視することが可能です。
UTC対応OSD機能搭載
NAHD-943VPUM-4MはOSD(オンスクリーンディスプレイ)機能を搭載しています。
多彩な機能をモニター画面を見ながら設定することができます。
設定はUTC制御によりUTC対応のレコーダー側でOSD設定を行うことができるほか、本体のOSD操作ボタンより行うことができます。
3DNR（三次元デジタルノイズリダクション）機能搭載
NAHD-943VPUM-4Mは低照度撮影時に発生しやすいノイズを大幅に低減させる3DNR機能を搭載しています。これにより夜間・暗視撮影時でも鮮明な高画質映像を実現します。
【3次元ノイズリダクション機能比較画像】
実際に低照度下で撮影を行いました。左が3DNR機能OFFの画像、右が3DNR機能ONの画像です。
3DNR機能が大幅にノイズを低減させている事が分かります。
D-WDR機能搭載
NAHD-943VPUM-4MはD-WDR(デジタルワイドダイナミックレンジ)機能を搭載しています。
D-WDR機能により強い逆光時に生じる被写体の黒つぶれをデジタル処理し、全体の映像を明瞭に補正することができます。
ダブルスキャン方式の本格的なWDR機能とは異なりますが、逆光補正機能よりも補正が強い為、逆光の強い監視場所で監視する場合にも安定した映像で監視が可能です。
【D-WDR機能比較画像】
明暗差のある環境で実際に撮影した画像です。
左がD-WDR機能OFFの画像、右がD-WDR機能ONの画像です。
D-WDR機能使用時の方が前面の対象物が明るく撮影出来ているのが分かります。

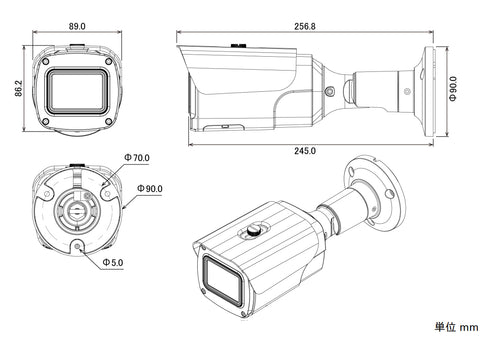

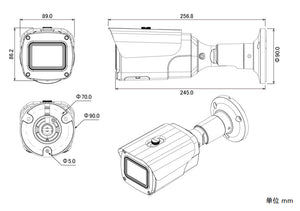

本体寸法図
製品保証3年間モデル
ワイケー無線はNSS正規販売店となりますので、販売品にはNSS製品保証が3年間備わっております。NSSにて3年間の長期保証対応を実施していますので、長期間の運用時にも安心してご利用いただくことができます。
保証内容：正常な使用状態で故障し、製品保証期間内である場合のみ無償修理致します。
※状況に応じ新品交換及び中古交換、または同等品と交換致します。
01. 製品保証期間内の修理の際は、修理期間中、無償で代替機をお出し致します。
02.国内発売元では国内に技術スタッフを設けているため、
簡単な修理においては国内で短期間にて行っております。
- 保証期間内でも次の場合は有償修理となります。
- 特殊な環境下での使用により発生した故障や性能劣化。
- お買い上げ後の取扱いの誤りや他の製品（外部要因）による故障、製品の自己修理、改造が加えられた場合。
- お買い上げ後の移動、落下等による故障及び損傷。
- 火災、地震、風水害、落雷等の天変地異や公害、虫害、ガス害、異常電圧、指定外の使用電源による故障および損傷。
- 各部の点検、保守費用及び交換費用。また、営業上の損失や記録内容等のソフト内容の補償は致しかねます。
- 製品の故障による二次的損害については、メーカーはその責務を負わないものとします。
【ワンケーブル（電源重畳方式）対応4MP AHD防水暗視電動望遠バリフォーカルバレット型カメラ NAHD-943VPUM-4M】のご紹介
NAHD-943VPUM-4MはAHD（Analog High Defenition）防犯・監視カメラシステムの屋外用バレット型防犯カメラです。防雨型なので屋外への設置ができ、赤外線投光器を搭載することで昼夜の監視が可能です。f5mm～f50mmの電動望遠バリフォーカルレンズを搭載したレンズ調整に対応した望遠撮影向けモデルとなります。
NAHD-943VPUM-4Mは同軸ケーブル1本に映像信号と電源を乗せることができるワンケーブル（電源重畳方式）に対応しているので、配線を同軸ケーブル1本で行うことができます。その為、既存の同軸ワンケーブルアナログ防犯カメラシステムからのリプレースにも適します。
イメージセンサーには1/2.7インチ Omnivision CMOSイメージセンサーを搭載。出力解像度は2560×1440の4MP解像度となります。低照度下での監視にも耐えられるようにICR機構を採用したTrue Day&Night機能を採用。これにより低照度下の撮影にも強く、最低照度はカラー映像時で0.1Lux、白黒映像時で0.05Luxと高感度を実現し、多少薄暗い環境下でも監視を可能にします。さらにレンズ周囲に赤外線投光器を搭載し、赤外線照射距離は約40mのミドルレンジ照射が可能です。これにより真っ暗闇の0Lux照度下でも撮影ができ、暗闇でも赤外線照射範囲内を良好に監視することができます。（赤外線照射距離は環境によって左右される為、最大値の70%減程度でお考えください）
主な撮影機能として明暗差の激しい場所で安定した映像を得ることが出来るD-WDR機能を始め、様々な環境下でも安定した映像を映し出す機能を搭載しています。また、各機能はOSD設定機能によりモニター画面にメニューを表示させて設定することができます。
NAHD-943VPUM-4Mは業務用途に適した中型サイズのバレット型デザインの為、防犯カメラによる防犯対策を印象付けることもでき、防犯抑止を得つつ本格的な業務用途で400万画素の高解像度防犯カメラシステムを構築したい場合にお薦めのバレット型防犯カメラです。
【仕様・アクセサリー】ワンケーブル（電源重畳方式）対応4MP AHD防水暗視電動バリフォーカルバレット型カメラ NAHD-943VPUM-4M
NAHD-943VPUM-4M 仕様
| イメージセンサー | 1 / 2.7インチ Omnivision |
|---|---|
| 解像度 | AHD ： 2560 × 1440 ( 4MP ) |
| レンズ | f = 5 ～ 50mm / F = 1.6 |
| 撮影範囲 | 水平47.8° × 垂直26.9° ～ 水平8.1° × 垂直4.5° |
| ズーム | 光学ズーム ： 10倍 |
| S/N比 | 52 dB |
| 赤外線LED | 有 |
| 赤外線照射距離 | 最大 70m |
| 被写体最低照度 | カラー時 ： 0.1Lux、 モノクロ時 ： 0.05Lux、IR 点灯時 ： 0 Lux |
| シャッター速度 | 1 / 30 (25) ～ 1 / 50,000 |
| パン/チルト動作角度 | - |
| プリセット | - |
| ICR機能 | 有 |
| OSD機能 | 有 |
| デイナイト機能 | 有 |
| WDR | 有 ( D-WDR ) |
| フリッカレス機能 | 有 |
| ノイズリダクション機能 | 有 ( 2D / 3D NR ) |
| アナログ映像出力 | - |
| オーディオ | - |
| リモートコントロール | - |
| プロトコル | Pelco Coaxitron |
| ボーレート | - |
| アラーム | - |
| 防水機能 | IP67 |
| 耐衝撃機能 | - |
| 電源 | デュアルモード（電源重畳方式：NSD7100AHD-Pシリーズ、もしくは電源ユニットより供給、DC12V±30%） |
| 消費電力 | 5.4W |
| 消費電流 | 450mA |
| 動作可能周囲環境 | 温度：-20.0～50.0℃ 湿度：95.0％以下（結露なし） |
| 外形寸法 | 89.0（幅）× 86.2（高）× 256.8（奥）㎜ |
| 重量 | 773g |
| 同梱内容 | NAHD-943VPUM-4Mカメラ本体 取付ネジ一式 製品保証書（保証期間3年間） |
- 商品は品質改善の為、予告なく仕様が変更となる場合がございます。
NAHD-943VPUM-4M アクセサリー
こちらの商品に対応した主なアクセサリーカテゴリーの一覧です。必要なアクセサリーがありましたら別途お買い求めください。
| 対応アクセサリー | 説明 |
|---|---|
| 電源・電源装置 | 同軸ワンケーブル(電源重畳方式方式)でご使用いただく場合には、NSS製PoC対応レコーダー【NSD7100AHD-Pシリーズ】または、4ch電源ユニット【NSE904AVP-U】、8ch電源ユニット【NSE908AVP-U】と組み合わせてご使用ください。ツーケーブルでご使用いただく場合にはDC12VのACアダプターをお買い求めください。 |
| ケーブル | こちらの商品には配線ケーブルは付属しておりません。配線ケーブルが必要な場合は別途お買い求めください。組み合わせにお薦めの商品は【YKS-○○VP】または【DCV-BNC○○AHD】がお薦めです。 |
| レコーダー | こちらの商品を録画するには、4MP以上の録画に対応したAHDデジタルレコーダーか、AHDを含むマルチフォーマット対応のデジタルレコーダーを別途お買い求めください。選定に迷われた場合は、カメラと同一メーカーとなるNSS製レコーダーの【NSD7100AHD-Pシリーズ】がお薦めです。 |
上記アクセサリー以外にも様々な周辺機器・アクセサリーをお取り扱いしております。【周辺機器・アクセサリー】のカテゴリーもぜひご覧ください。
【FAQ・よくあるご質問】ワンケーブル（電源重畳方式）対応4MP AHD防水暗視電動バリフォーカルバレット型カメラ NAHD-943VPUM-4M
アナログ出力はできますか？
本商品はOSD操作ボタンに電動バリフォーカルレンズの操作が割り当てられている為、アナログ出力には対応しておりません。
直接雨が当たる場所に設置できますか？
カメラ本体はIP67に準拠した防水性能を備えていますので、雨ざらしになる場所への設置も可能です。ただし、ケーブルの接続部分（端子部分）は防水ではありませんので、設置時には防水処理をしっかりと行った上で設置をしてください。
ワンケーブルで使用する場合は何を買えば良いですか？
本商品をワンケーブルでご使用いただく場合には、NSS製のPoC機能搭載レコーダー【NSD7100AHD-P】シリーズのレコーダーと組み合わせてご使用いただくか、NSS製の4ch電源ユニット【NSE904AVP-U】または8ch電源ユニット【NSE908AVP-U】をお買い求めください。
