【E768HD】
AHD映像分配器(4入力8分配)

型番: E768HD

販売元: -

¥70,000から¥27,500
  • AHD/HD-TVI/HD-CVI/CVBSのマルチフォーマットに対応
  • 各映像信号を4入力2分配が可能
  • ACアダプターが標準付属

[納期区分] お取り寄せ:3~4営業日以内に出荷

商品説明
仕様・アクセサリー
FAQ・よくあるご質問
商品説明

【商品説明】AHD映像分配器(4入力8分配)E768HD

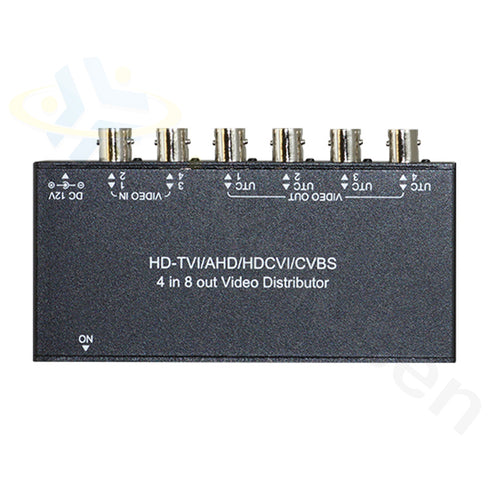

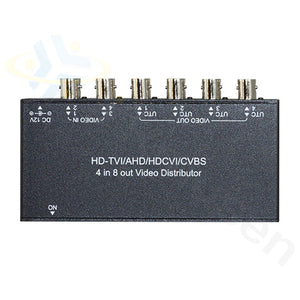

マルチフォーマットに対応した映像分配器

E768HDはAHD/HD-TVI/HD-CVI/CVBSの防犯カメラ映像に対応した分配器です。

4つの映像信号を2分配(合計8分配)

E768HDは4台の防犯カメラ映像をそれぞれ2分配しますので別の部屋でも同じ防犯カメラ映像を見るときに便利です。

※映像8分配器ではありません。
※配線距離は5C-FBで最大100m程度まで可能ですが、配線距離が長くなるほど映像が暗くなったり、ノイズ発生の原因となりますのでご注意ください。

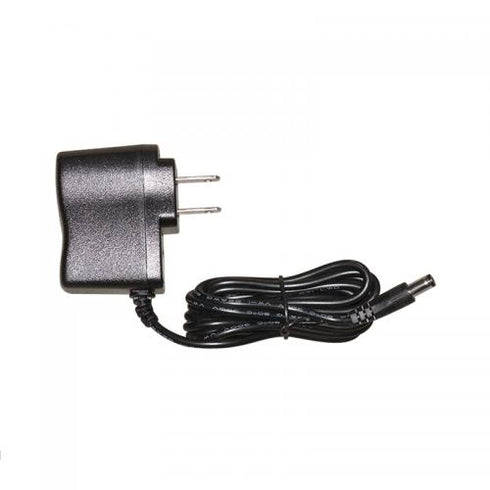

ACアダプターが標準付属

E768HDには駆動用のACアダプターが標準で付属します。電源を別途お買い求めいただく必要はございません。

※配線ケーブルは付属しておりません。

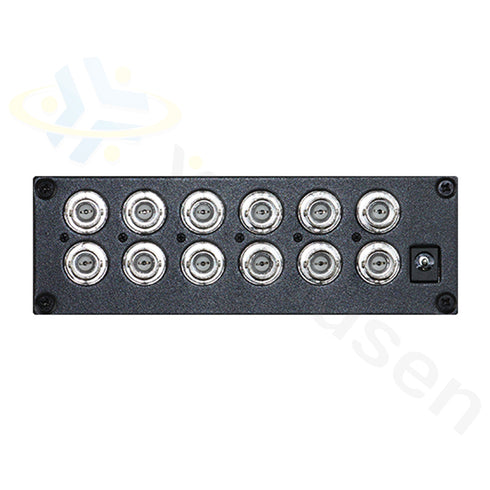

E768HD 入出力端子

E768HD 本体上部

E768HD 映像出力端子

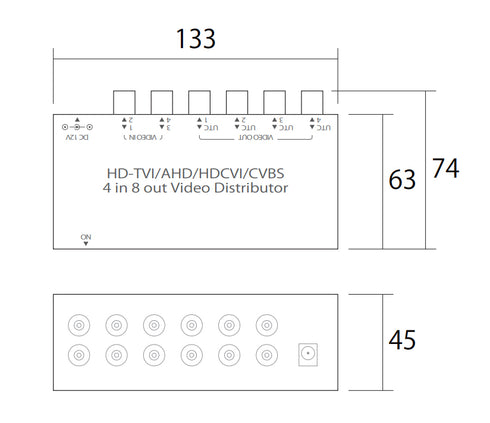

E768HD 本体寸法図

E768HD 本体寸法図

【AHD映像分配器(4入力8分配) E768HD】のご紹介

E768HDはAHD/HD-TVI/HD-CVI/CVBSの防犯カメラ映像信号に対応した映像分配器(4入力8分配)です。対応する各信号の防犯カメラ映像4入力を8分配することができます。4台までの防犯カメラ映像をそれぞれ2分配することができますので、各防犯カメラ映像を分配したい場合にご使用下さい。

最大延長距離は5C-FBで約100m程度となりますが、配線距離が長くなればなるほど映像が暗くなったり、ノイズ発生の原因となりますので長距離配線を行う場合にはあらかじめご了承ください。

仕様・アクセサリー

【仕様・アクセサリー】AHD映像分配器(4入力8分配)E768HD

E768HD 仕様

型式 E768HD
ビデオ入力 BNC-J×4
ビデオ出力 BNC-J×8
ビデオ入力レベル 0.8~1.2Vp-p, 75 Ohms
ビデオ出力レベル 1Vp-p (Standard), 75 Ohms
ビデオ帯域幅 350MHz -3dB
電源 / 消費電力 DC12V 500mA / 500mA
動作温度 / 湿度 0℃~55℃ / 95%まで
外形寸法 / 重量 138 x 74 x 45mm / 約420g
同梱内容 E768HD本体
ACアダプター
ご注意
  • 商品は品質改善の為、予告なく仕様が変更となる場合がございます。

E768HD アクセサリー

こちらの商品に対応した主なアクセサリーカテゴリーの一覧です。必要なアクセサリーがありましたら別途お買い求めください。

対応アクセサリー説明
ケーブルこちらの商品には配線ケーブルは付属しておりません。配線ケーブルが必要な場合は別途お買い求めください。

上記アクセサリー以外にも様々な周辺機器・アクセサリーをお取り扱いしております。【周辺機器・アクセサリー】のカテゴリーもぜひご覧ください。

FAQ・よくあるご質問

【FAQ・よくあるご質問】AHD映像分配器(4入力8分配)E768HD

分配する際の注意点を教えてください

映像を分配した時点である程度信号レベルが減衰致します。映像信号の減衰を抑える為には配線距離を短くするか、線種は3C-2Vや5C-2Vではなく、5C-FBをご使用ください。

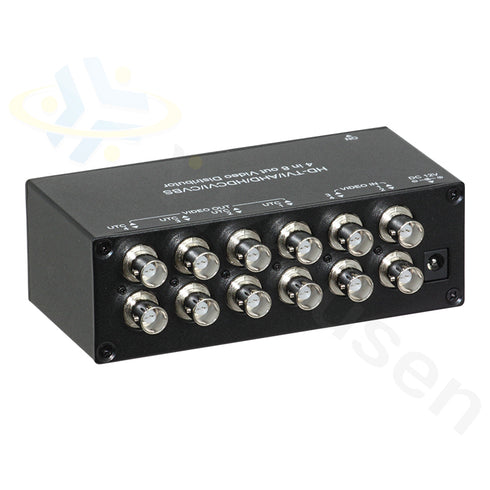

E768HD 映像4入力8分配器
