【DSP-104】
画面2分割器

型番: DSP-104

販売元: アルテックス

¥187,000から¥167,200
  • 国内画像処理機器専門メーカー「Artics」製画面分割器
  • 自由自在の2分割表示が可能なプロユース2分割器
  • クロスライン表示機能搭載
  • CVBS入力に対応

[納期区分] お取り寄せ:3~4営業日以内に出荷

商品説明
仕様・アクセサリー
FAQ・よくあるご質問
ダウンロード一覧
商品説明

【商品説明】画面2分割器 DSP-104

画面2分割器

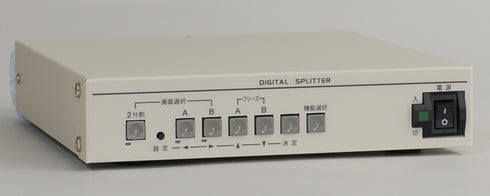

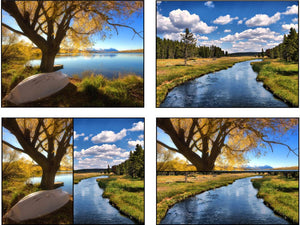

DSP-104 画面2分割器

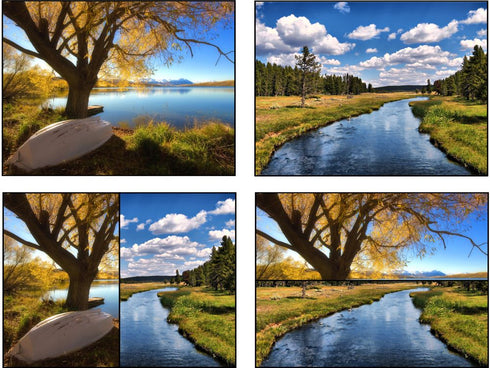

DSP-104は2台の防犯カメラ映像等を2分割表示して1画面に表示することが可能な画面2分割器です。画面表示は単画面表示/上下2分割/左右2分割に対応します。 また、多彩な画面表示方法により、2分割画面時の映像表示能力を最大限に引き出す事が出来ます。

自由自在な2分割画面表示

DSP-104は2分割画面内(上下/左右)の表示エリアを移動したり、2分割画面時の境界位置(縦/横)を変更することが出来ます。また、2分割画面の圧縮全体表示にも対応しています。

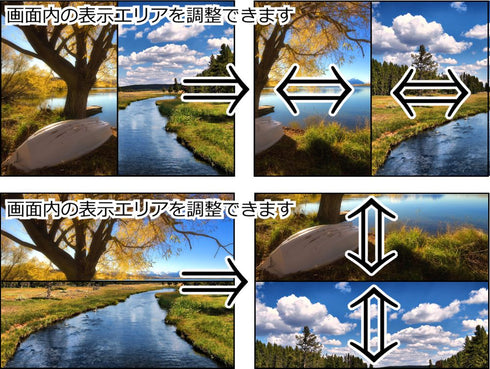

DSP-104 表示エリアの移動

【表示エリアの移動】
DSP-104は上下/左右2分割表示時、それぞれの画面表示エリアを移動することができます。これにより疑似的なパン/チルトを行うこともできます。

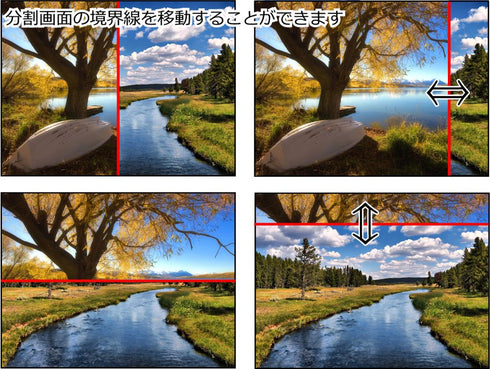

DSP-104 分割画面境界線の移動

【分割画面境界線の移動】
DSP-104は上下/左右2分割表示時、分割境界線を移動することができるので、 用途に合わせた表示エリアを得る事ができます。

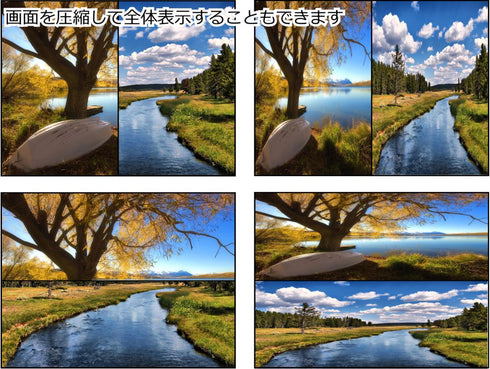

DSP-104 画面圧縮による全体表示

【画面圧縮による全体表示】
DSP-104は上下/左右2分割表示時、それぞれの画面を圧縮して全体を表示することもできます。

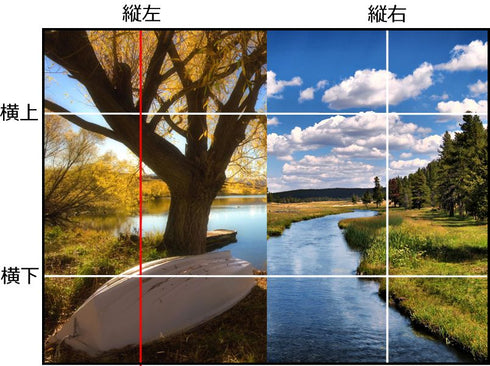

クロスライン表示

DSP-104 クロスライン表示

DSP-104は画面上に縦/横2本ずつのラインを表示し、それぞれのラインを上下左右に移動することにより、寸法や位置合わせ等の用途に使用できます 。

その他機能
  • カメラ入力は、ループ スルー機能を備えています
  • 2つのカメラ入力はカラー カメラ、モノクロ カメラの混在にも対応できます
  • フリーズ(静止)機能があります(フレーム/フィールド 選択可)
  • アラーム入力端子、またはリモート入力端子を備えています
  • アラーム信号出力を備えていますので、ブザー等を接続できます

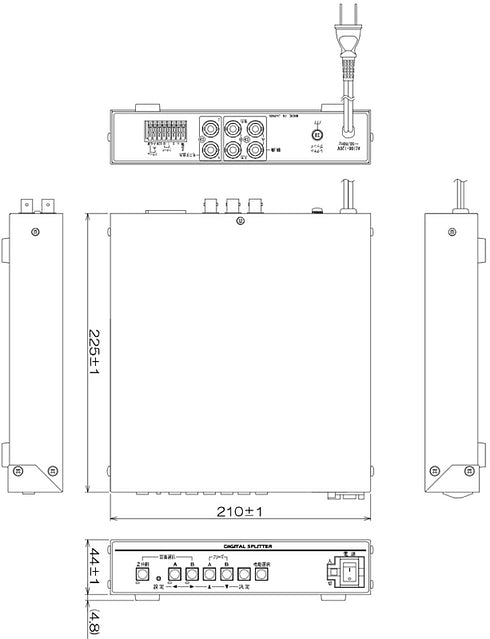

DSP-104 本体寸法図

DSP-104 本体寸法図

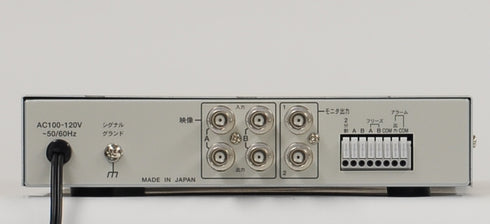

DSP-104 本体背面

DSP-104 本体背面

DSP-104 アクセサリー

DSP-104のアクセサリーとして下記アクセサリーをご用意しております。
それぞれ価格、納期お問い合わせ品となりますので、必要な場合はお問い合わせ下さい。

  • 19インチラックマウント金具・1台用(JIS/EIA)
  • 19インチラックマウント金具・2台連結用(JIS/EIA)

【画面2分割器 DSP-104】のご紹介

DSP-104は国内画像処理機器専門メーカー「Artics」製の業務用プロユース向け画面2分割器です。単画面表示はもちろん、分割画面は上下2分割・左右2分割に対応します。DSP-104は2分割時の調整機能が充実しており、画面内表示エリアの移動を始め、分割境界線の移動、圧縮による個々の単画面を全体に表示することが可能です。この3つの2分割表示方式に対応することで、様々な状況に応じた2分割表示を行うことができます。更に、クロスライン表示も可能なので寸法や位置合わせ等の用途にもご使用いただくことができます。また、DSP-104には高速処理が可能なチップを搭載されており、モニター映像表示は単画面、2分割表示画面共に1/60リフレッシュに対応することでフレーム落ちの無い滑らかな動画表示が可能です。

DSP-104の端子にはアラーム入出力も備わっており、防犯用途としてもご活用いただく事ができますが、その分割表示方式から工業用・産業用等でご活用いただける画面2分割器です。

「Artics」
国内画像処理機器専門メーカーです。
国内の自社工場で製造を行っておりますので保守性が高く、高品質・高アフター製品をご提供致します。

仕様・アクセサリー

【仕様・アクセサリー】画面2分割器 DSP-104

DSP-104 仕様

映像入力 NTSC方式準拠
カメラ映像入力 BNC端子×2系統×2 (ループスルー出力付)
VBS,VS 1.0Vp-p 75Ω終端 不平衡(ループスルー使用時75ΩOFF)
モニタ映像出力 BNC端子×2系統
VBS 1.0Vp-p 75Ω終端 不平衡
モニタ映像表示 2分割画面または単画面(A/B) 2分割画面は左右/上下の選択可
2分割画面,単画面ともに1/60リフレッシュ
2分割画面圧縮 部分表示/圧縮全体表示 いずれも可
2分割表示エリア 部分表示時、チャンネルA/B個別にエリア移動可
2分割境界位置 境界位置移動可 タテ/ヨコ選択可
クロスライン タテ2本,ヨコ2本のラインを表示可 ライン移動可
フリーズ機能 チャンネルA/B個別にフリーズ可 フィールド/フレーム選択可 FREEZE表示あり
アラーム入力端子 端子台 2系統(チャンネルA,B) 無電圧メイク/ブレイク接点
リモート入力端子 端子台 5系統(2分割 単画面A,B フリーズA,B) 無電圧メイク接点
アラーム出力端子 1系統 オープンコレクタ DC12V 100mA以下
アラーム機能 ノーマルクローズ/ノーマルオープン  アラーム保持時間:1~999(秒)
保持時間解除後動作:BEFORE/FIX  ALARM表示/非表示
タイトル表示 A,B表示  各画面下側または左側  表示/非表示可
使用温湿度 0~40℃ 20~90%RH(但し結露のないこと)
電源電圧/消費電力 AC100~120V 50/60Hz 約4.5W
外形寸法 210(W) × 225(D) × 44(H) (mm) (ゴム足、突起部除く)
筐体色 アイボリィ
質量 約1.5Kg
同梱内容 DSP-104本体
取扱説明書(製品保証1年)
オプション ラックマウント金具
ご注意
  • 商品は品質改善の為、予告なく仕様が変更となる場合がございます。

DSP-104 アクセサリー

こちらの商品に対応した主なアクセサリーカテゴリーの一覧です。必要なアクセサリーがありましたら別途お買い求めください。

対応アクセサリー説明
ケーブルこちらの商品には配線ケーブルは付属しておりません。配線ケーブルが必要な場合は別途お買い求めください。
コネクタ接続に際して、変換コネクタが必要な場合は別途お買い求めください。

上記アクセサリー以外にも様々な周辺機器・アクセサリーをお取り扱いしております。【周辺機器・アクセサリー】のカテゴリーもぜひご覧ください。

FAQ・よくあるご質問

【FAQ・よくあるご質問】画面2分割器 DSP-104

アナログHDカメラの入力はできますか?

本商品はCVBS(アナログ)カメラ入力専用モデルとなります。アナログHDカメラの映像入力には対応しておりません。
CVBS(アナログ)出力切替が可能なモデルでしたら入力は可能です。

ダウンロード一覧

【ダウンロード一覧】画面2分割器 DSP-104

仕様書 / データシート ダウンロード

※メーカーサイトへのリンクとなります。

仕様書・外観図
カタログ仕様書
取扱説明書
