【DMV-442】
画面4分割器マルチビューワ
型番: DMV-442
販売元: アルテックス
- 国内画像処理機器専門メーカー「Artics」製画面分割器
- 単画面/2/4分割表示が可能なプロユース4分割器
- 2分割画面表示対応
- 日本語メニュー表示
- CVBS入力に対応
[納期区分] お取り寄せ：3～4営業日以内に出荷

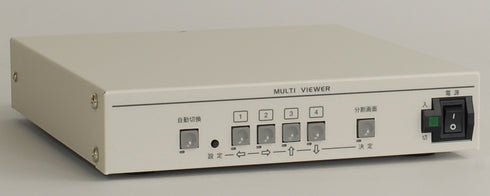

【商品説明】画面4分割器マルチビューワ DMV-442

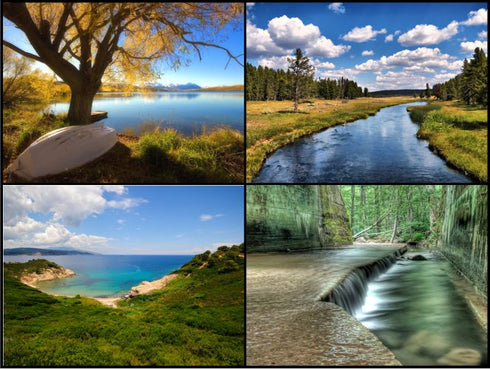

画面4分割器
DMV-442は4台の防犯カメラ映像等を4分割表示して1画面に表示することが可能な画面4分割器です。1/60リフレッシュなのでフレーム落ちの無い滑らかな動画映像を画面上に再現することができます。

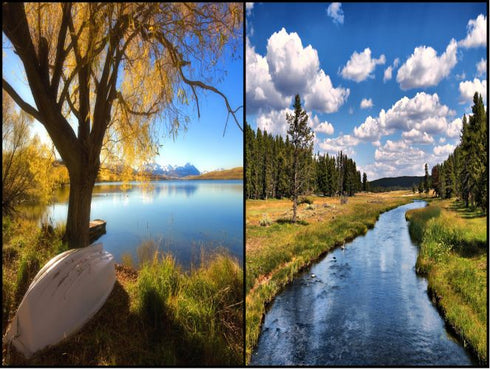

2分割画面表示対応
DMV-442は4分割表示以外に単画面と2分割画面表示に対応します。入力1、入力2に接続した映像のみ2分割画面で表示することができます。
※2分割時は左右圧縮画面となります。

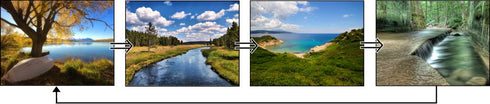

ノイズレスシーケンシャル機能
DMV-442は1秒～999秒間隔で表示画面を切り換えるシーケンシャル機能を搭載しています。1/60リフレッシュなので画面切替時のノイズが出ず、ストレスのないスムーズな画面切換が可能です。また、スキップ(表示しない)チャンネルの指定もできます。

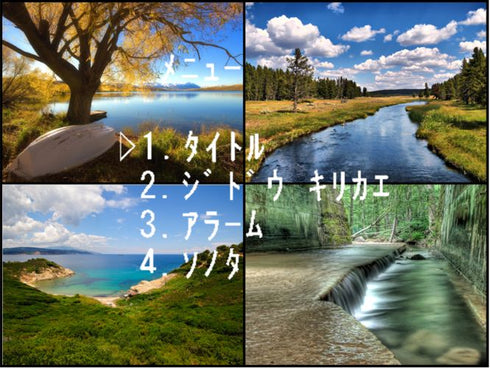

日本語メニュー
DMV-442は日本語メニュー表示となります。また、本体のボタン、コネクタの表記も日本語になります。
その他機能
- 各カメラ入力はループ スルー機能を備えていますので､他のシステムとの組み合わせが簡単です
- 4分割画面専用出力端子を備えています
- アラーム入力端子､またはリモート入力端子を備えています
- アラーム信号出力を備えていますので､ブザー等を接続できます
- RS-232C、RS-485コネクタを備えています

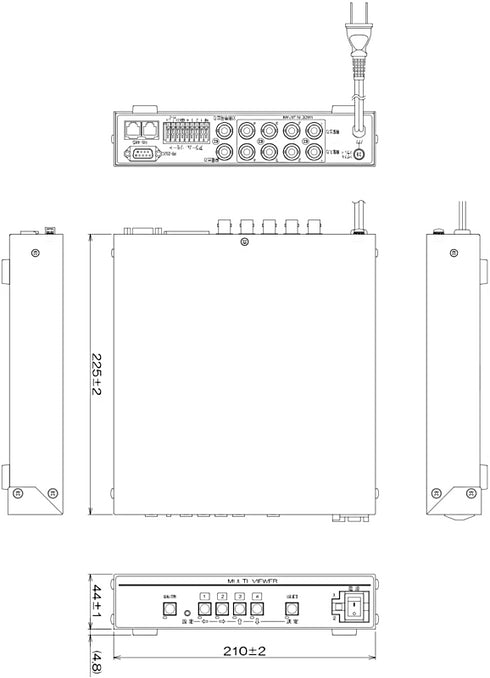

DMV-442 本体寸法図

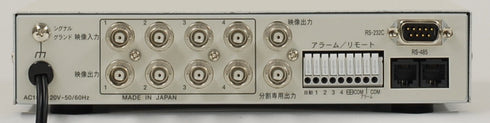

DMV-442 本体背面
DMV-442 アクセサリー
DMV-442のアクセサリーとして下記アクセサリーをご用意しております。
それぞれ価格、納期お問い合わせ品となりますので、必要な場合はお問い合わせ下さい。
- 19インチラックマウント金具・1台用（JIS/EIA）
- 19インチラックマウント金具・2台連結用（JIS/EIA）
【画面4分割器 DMV-442】のご紹介
DMV-442は国内画像処理機器専門メーカー「Artics」製の業務用プロユース向け画面4分割器です。表示方法は単画面表示、4分割表示が可能です。4分割以外に左右圧縮画像となりますが入力1、2のみ2分割表示にも対応しています。DMV-442には高速処理が可能なチップを搭載されており、モニター映像表示は単画面、4分割表示画面共に1/60リフレッシュに対応することでフレーム落ちの無い滑らかな動画表示が可能です。シーケンシャル機能時もノイズレスのシームレスでの画面切換が可能で高性能シーケンシャルスイッチャーとしてもご利用いただくことができます。DMV-442の端子にはアラーム入出力も備わっており、防犯用途から工業用・産業用の画面4分割器としてご活用いただける画面4分割器です。
「Artics」
国内画像処理機器専門メーカーです。
国内の自社工場で製造を行っておりますので保守性が高く、高品質・高アフター製品をご提供致します。
【仕様・アクセサリー】画面4分割器マルチビューワ DMV-442
DMV-442 仕様
| 映像入力 | NTSC方式準拠 |
| カメラ映像入力 | 4系統(ループスルー付き) BNC 75Ω (VBS,VS 1.0Vp-p ループスルー使用時75ΩOFF) |
| モニタ映像出力 | 1系統 BNC 75Ω(VBS 1.0Vp-p) |
| 4分割画面専用出力 | 1系統 BNC 75Ω(VBS 1.0Vp-p) |
| 映像出力表示(モニタ出力) | 単画面1～4カメラ入力、4分割画面 すべて1/60リフレッシュ |
| オート シーケンス | 単画面/4分割画面 約1～999秒に可変 |
| アラーム入力端子 | 4系統(1～4ch) 無電圧メイク/ブレイク接点 |
| リモート入力端子 | 6系統(自動,1～4ch,4分割) 無電圧メイク接点 |
| アラーム出力端子 | 1系統 端子台 オープンコレクタ DC12V 100mA以下 |
| アラーム保持時間 | 1～999秒に可変 |
| RS-232C | 1系統 D-Sub9ピン(オス) RS-232C信号規格準拠 |
| RS-485 | モジュラジャック(RJ-11)×2 RS-485信号規格準拠 |
| タイトル表示 | 各チャンネル最長10文字まで 英,数,記号,カタカナ |
| 周辺温湿度 | 0～40℃ 但し、結露無きこと |
| 電源電圧/消費電力 | AC100V±10％ 50/60Hz 約5.5W |
| 外形寸法 | 210(W) × 225(D) × 44(H) [mm] (ゴム足、突起部除く) |
| 筐体色 | アイボリィ |
| 質量 | 約1.5Kg |
| 同梱内容 | DVM-442本体 取扱説明書(製品保証1年) |
| オプション | ラックマウント金具（JIS/EIA） |
- 商品は品質改善の為、予告なく仕様が変更となる場合がございます。
DMV-442 アクセサリー
こちらの商品に対応した主なアクセサリーカテゴリーの一覧です。必要なアクセサリーがありましたら別途お買い求めください。
| 対応アクセサリー | 説明 |
|---|---|
| ケーブル | こちらの商品には配線ケーブルは付属しておりません。配線ケーブルが必要な場合は別途お買い求めください。 |
| コネクタ | 接続に際して、変換コネクタが必要な場合は別途お買い求めください。 |
| RMC-400 | 4チャンネル リモートコントローラー |
| DTC-P09S | D-subコネクター/端子台変換器 |
上記アクセサリー以外にも様々な周辺機器・アクセサリーをお取り扱いしております。【周辺機器・アクセサリー】のカテゴリーもぜひご覧ください。
【FAQ・よくあるご質問】画面4分割器マルチビューワ DMV-442
アナログHDカメラの入力はできますか？
本商品はCVBS（アナログ）カメラ入力専用モデルとなります。アナログHDカメラの映像入力には対応しておりません。
CVBS（アナログ）出力切替が可能なモデルでしたら入力は可能です。
