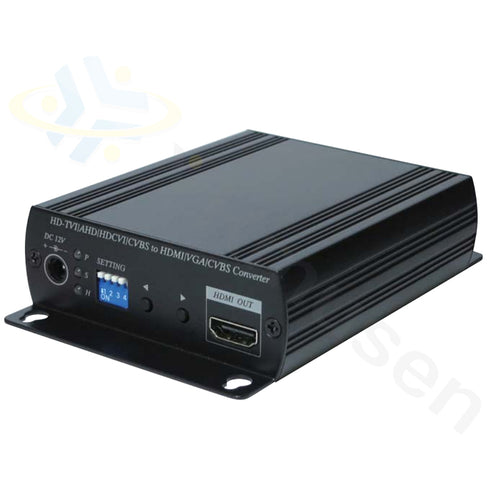

【CV-H4SP】
AHDコンバーター
型番: CV-H4SP
販売元: Telstar（コロナ電業）
- AHD2.0、AHD1.0の映像出力をHDMI端子、VGA端子へ変換
- AHDカメラ映像を市販のモニターへ映像表示
- AHD2入力に対応
- PIP（ピクチャーインピクチャー）機能を搭載
[納期区分] 通常納期：当日～翌営業日以内に出荷
【商品説明】AHDコンバーター CV-H4SP

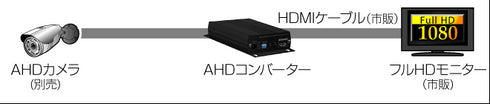

AHDカメラ映像をAHD2.0レコーダーを通さずにモニター表示
CV-H4SPはAHDカメラの映像をAHD2.0レコーダーを通さずにフルハイビジョンでモニターに映すことができます。フルハイビジョンモニター（HDMI）とパソコンモニター（VGA）へ同時出力も可能です。
※注 モニターによってはフルハイビジョンで映せない場合があります。

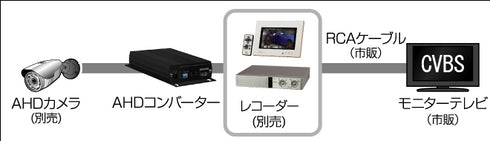

既設のアナログカメラシステムにAHDカメラを接続（CVBS変換出力）
CV-H4SPはAHDカメラを既設のレコーダー(CVBS) やモニター(CVBS) につなげることができます。
※注 ハイビジョン画質で、映像の録画と確認はできません。接続には別途接続コネクターなどが必要です。

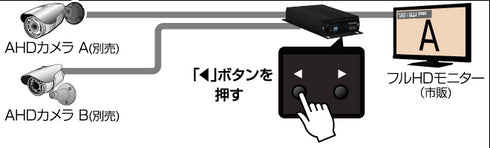

2台のカメラの映像を切替えて表示（AHD 2入力）
CV-H4SPはAHDカメラの映像は手動で切替えることができます。
※注 VGA端子・HDMI端子に対応。BNC端子への映像出力はできません。

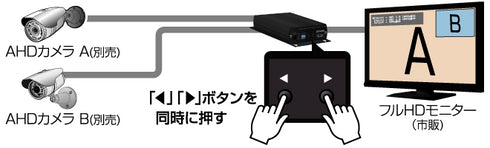

カメラAの映像画面の中に、カメラBの映像画面を表示（AHD 2入力時PIP）
CV-H4SPはメイン画面とサブ画面のカメラ映像を手動で切替えることができます。
※注 VGA端子・HDMI端子に対応。AHD 2入力時、BNC端子への映像出力はできません。
接続・設定方法
CV-H4SPはメイン画面とサブ画面のカメラ映像を手動で切替えることができます。

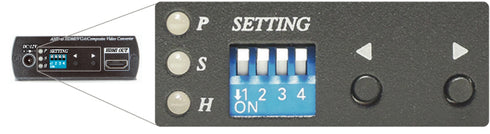

CV-H4SPはセッティングスイッチの切替えで動作状態や入出力状態の設定変更ができます。

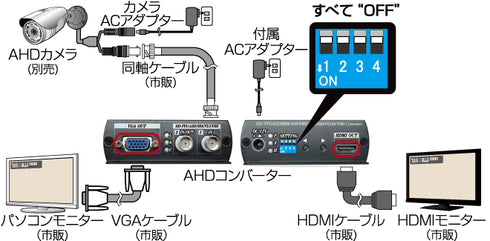

1台のカメラ＋モニター2台の接続イメージ
カメラ1台の映像をフルハイビジョンでモニターに映します。
※注 モニターによってはフルハイビジョンで映せない場合があります。

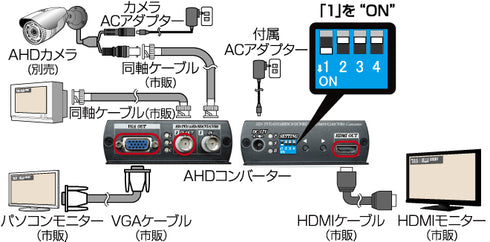

1台のカメラ＋モニター3台の接続イメージ
CVBSモニター（BNC端子）、パソコンモニター（VGA端子）、HDMI端子に対応した映像出力端子を備えており、 最大3台のモニターに同時に映像を映すことができます。

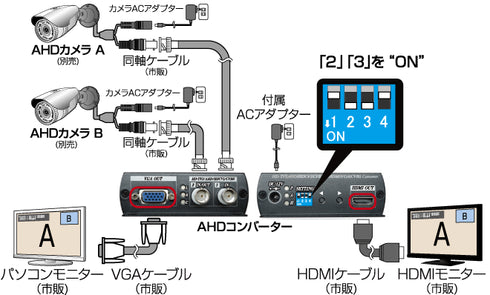

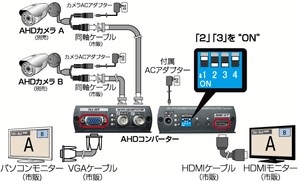

2台のカメラ（PIP）＋モニター2台の接続イメージ
カメラ2台の映像をパソコンモニター（VGA端子）、HDMI端子それぞれのモニターに同時に映すことができます。
※注 モニターによってはフルハイビジョンで映せない場合があります。
PIP（ピクチャーインピクチャー）の設定

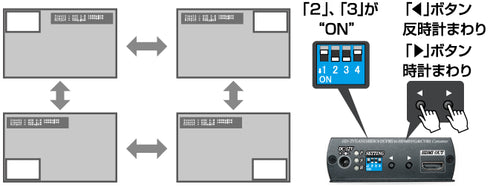

■サブ画面の表示位置を変更する場合の設定
サブ画面の表示位置を「左・右 矢印｣ボタンで変更できます。上下左右の四隅に変更することができます。

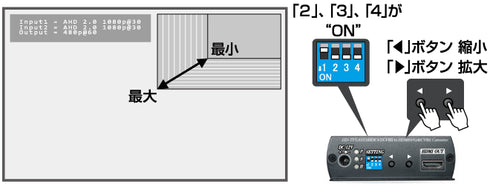

■サブ画面の大きさを変更する場合の設定
サブ画面の大きさを「左・右 矢印｣ボタンで変更できます。 サブ画面のメイン画面との割合いは最小時でおよそ25％、最大45％まで10段階で調整可能です。

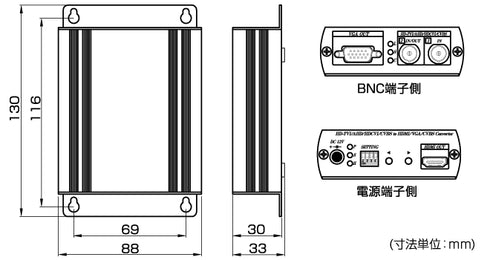

CV-H4SP 外形寸法図
【AHDコンバーター CV-H4SP】のご紹介
CV-H4SPはコロナ電業株式会社のカメラブランドTelstarのAHDコンバーターです。 AHD2.0、AHD1.0防犯・監視カメラの映像をHDMIやVGAに変換して出力する為、フルハイビジョンモニター（HDMI 端子搭載）やパソコンモニター（VGA 端子搭載）に映す際にご活用いただくことができます。
AHD方式の映像は一般的なモニターでは入力、表示することが出来ない為、AHD入力を備えた監視用デジタルレコーダーに入力させる必要があります。録画を必要とせず、一般的なモニターに映像表示だけを行いたい場合に、CV-H4SPを使用することでHDMI、VGA、CVBS入力端子のあるモニターにAHD映像を表示することができます。
また、CV-H4SPはただ単に映像のコンバートを行うだけでなく、AHD2入力に対応し、入力切替やPIP機能による2つの映像の同時表示にも対応します。
録画不要でAHD映像による監視だけを行いたい場合にAHDカメラと組み合わせてご使用下さい。
【仕様・アクセサリー】AHDコンバーター CV-H4SP
CV-H4SP 仕様
| 型式 | CV-H4SP |
| ビデオ入力 | AHD 1.0 720p@25/30Hz AHD 2.0 720p@50/60Hz、1080p@25/30Hz NTSC、PAL |
| ビデオ出力 | HDMI＆VGA (480p、576p、720p/50/60Hz、1080i/50/60Hz、1080p/50/60Hz) CVBS (NTSC、PAL) |
| 入力形式 | BNC (75Ω 1Vpp)x 2（①入力端子+②入力端子 兼 出力端子） |
| 出力形式 | HDMI Type-A、D-Sub 15 ピン、BNC (75Ω 1Vpp) |
| スイッチ | セッティングスイッチ×1、タクトスイッチ×2 |
| 動作温度・湿度 | 0 ～ 40℃・80% 以下（結露なきこと） |
| 電源・消費電流 | DC12V・最大5W（ 330mA） |
| 外観寸法 | 88(W)×130(L)×33(H)mm |
| 質量 | 275g |
| 同梱内容 | CV-H4SP本体 ACアダプター 取付ネジ・コンクリートアンカー×4 取扱説明書（保証書付き） |
- 商品は品質改善の為、予告なく仕様が変更となる場合がございます。
CV-H4SP アクセサリー
こちらの商品に対応した主なアクセサリーカテゴリーの一覧です。必要なアクセサリーがありましたら別途お買い求めください。
| 対応アクセサリー | 説明 |
|---|---|
| ケーブル | こちらの商品には配線ケーブルは付属しておりません。配線ケーブルが必要な場合は別途お買い求めください。 |
上記アクセサリー以外にも様々な周辺機器・アクセサリーをお取り扱いしております。【周辺機器・アクセサリー】のカテゴリーもぜひご覧ください。
【FAQ・よくあるご質問】AHDコンバーター CV-H4SP
AHD以外の防犯カメラを接続できますか？
本商品は2MPまでのAHDカメラの映像入力に対応します。それ以外の映像フォーマットには対応しておりません。
4MPや5MP、8MPのAHDカメラは入力できますか？
本商品は2MPまでのAHDカメラの映像入力に対応します。4MP、5MP（AHD3.0）や8MP（AHD4.0）の入力には対応しておりません。
