【CM-D5X】
55万画素CCIQIII960H11.5mm角超小型カメラ
型番: CM-D5X
販売元: サンメカトロニクス

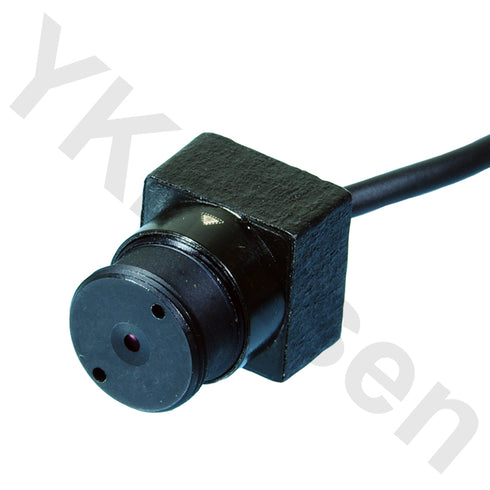

- 11.5mm角の超小型カメラ
- 1/3"カラーCCIQ III 960H CMOSイメージセンサー搭載
- CVBS出力に対応
- ピント調整可能なレンズを採用
[納期区分] 通常納期:当日~翌営業日以内に出荷
【商品説明】55万画素CCIQIII960H11.5mm角超小型カメラ CM-D5X
1/3インチカラーCCIQ III 960H CMOSイメージセンサー搭載
CM-D5Xは1/3インチカラーCCIQ III 960H CMOSイメージセンサーを搭載した超小型カメラです。水平解像度も710TVラインと高解像度なので、超小型サイズでも鮮明・高画質撮影を実現しました。

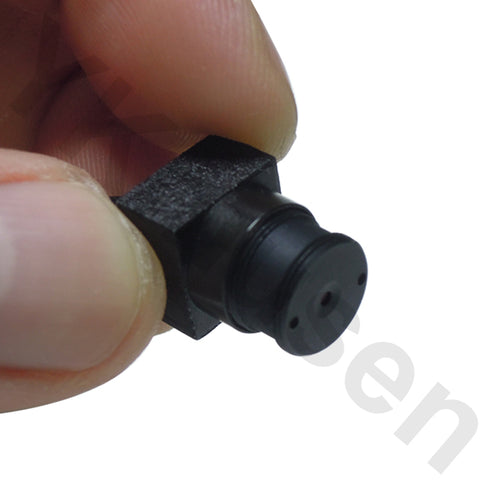

ピント調整可能なレンズを採用

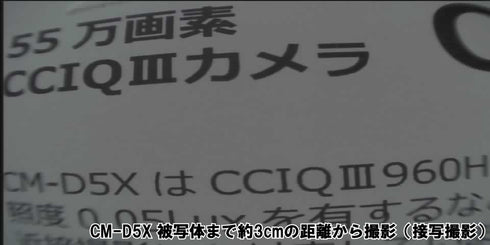

▲CM-D5Xで約3cm離れた被写体を接写(マクロ)撮影をした実際の画像です。

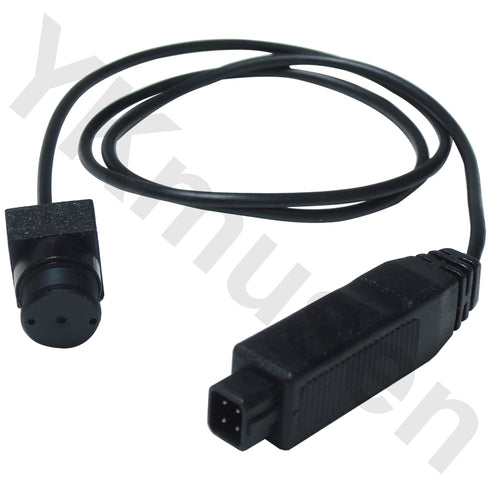

本体接続イメージ
CM-D5Xは本体から約50cmのケーブルが出力され、末尾が4ピンコネクタのオス端子になります。付属品の分岐ケーブルに4ピンコネクタのメス端子があり、そちらに接続します。分岐ケーブルの長さは約60cmあり、末尾で映像出力端子(RCA)と電源入力端子に分岐します。超小型サイズゆえにケーブルも細い為、お取り扱いには注意が必要です。また、駆動電圧はDC9V~12Vの幅広い電圧に対応します。
【55万画素CCIQ III960H 11.5mm角超小型カメラ CM-D5X】のご紹介
CM-D5Xは11.5mm角の極めて小型な筐体に、55万画素の高画質CMOSイメージセンサーを搭載した、超小型カメラです。本体は1円玉よりも小さく、超軽量なので機器への組み込み用のカメラとしても活躍が期待でき、さらにフォーカス調整も可能な為、接写(マクロ)撮影にも対応し、様々な用途にご使用いただくことができます。
搭載するイメージセンサーは1/3インチカラーCCIQ III 960H CMOSイメージセンサーを搭載し、水平解像度は710TVラインの高解像度で超小型サイズながら高画質撮影を実現しています。最低被写体照度も0.05Luxとある程度の低照度下でも撮影は可能となっています。

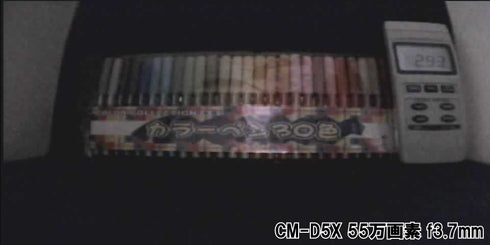

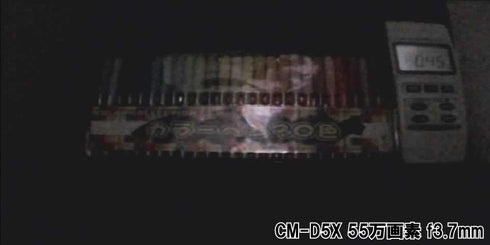

実際の画質は960H イメージセンサー(55万画素)を搭載しているだけあり、良好な映像で撮影が出来ますが、低照度撮影はやや苦手でした。スペック上では0.05Luxとありますが、良好に撮影ができるのは1~2Lux程度までとお考えいただくのが良いと思います。
また、レンズはf3.7mmのピンホールレンズを採用し、レンズはピンホールレンズとなりますが、フォーカス調整が可能な為、接写(マクロ)撮影にも対応します。
CM-D5Xは超小型ながら960H イメージセンサーを搭載搭載することで、良好な画質で撮影ができ、さらに非常にコンパクトな筐体サイズに仕上がっている為、防犯カメラの死角補助用や機器の組み込み用、接写撮影用等、様々な用途で活躍が期待出来る超小型カメラです。
【撮影画像】55万画素CCIQ III960H 11.5mm角超小型カメラ CM-D5X
CM-D5Xで撮影した実際の画像です。
パソコンへの取り込みにより多少画質が劣化していますが、目安としてご覧下さい。

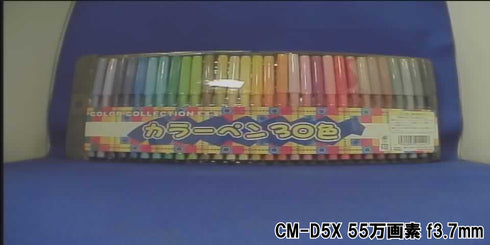

CM-D5X 屋内撮影画像
カメラから約40cm離れた被写体を撮影した画像です。CCIQ III 960H CMOSイメージセンサーを搭載しているだけあり、全体的な色合いなども良く、超小型サイズと高画質を両立させています。
【仕様・アクセサリー】55万画素CCIQIII960H11.5mm角超小型カメラ CM-D5X
CM-D5X 仕様
イメージセンサー | 1/3インチ カラー CCIQ III 960H |
撮像方式 | NTSC |
有効画素数 | 55万画素(960×576ピクセル) |
水平解像度 | 710TVライン |
最低照度 | 0.05Lux / F1.2 |
シャッタースピード | 1/60~1/200,000 |
映像出力 | 1.0Vp-p 75Ω/RCA端子 |
画角 | 65° |
レンズ | f3.7mm / F2.0 |
電源 | DC9V~12V/80mA |
外形寸法 | 11.5(幅)×11.5(高)×16.5(奥行) mm |
重量 (コード部含まず) | 約35.5g |
同梱内容 | CM-D5X本体 分岐ケーブル 取扱説明書 製品保証書(保証期間:6ヶ月) |
- 商品は品質改善の為、予告なく仕様が変更となる場合がございます。
- CM-D5Xはその性質上、ケーブルが非常に繊細に作られています。ケーブルの結線部などに大きな張力をかけない様ご注意下さい。いかなる場合でもあっても、ケーブルが切断された際は有償修理となりますのでご注意下さい。
- CM-D5Xを電池でご利用いただく場合、オキシライド電池、エボルタ、エネループなどの充電池は使用しないで下さい。使用した場合、CM-D5Xが故障する可能性がありますので、必ず乾電池をご利用下さい。
CM-D5X アクセサリー
こちらの商品に対応した主なアクセサリーカテゴリーの一覧です。必要なアクセサリーがありましたら別途お買い求めください。
対応アクセサリー | 説明 |
---|---|
ケーブル | こちらの商品には配線ケーブルは付属しておりません。配線ケーブルが必要な場合は別途お買い求めください。組み合わせにお薦めの商品は【DCV-〇〇ケーブル】がお薦めです。 |
DC9V-1.3A-ACアダプター | 本商品には電源は付属しておりません。 常時電源を取る場合、 別途DC9V-1.3Aスイッチング式ACアダプターをお買い求め下さい。 |
電池ボックス B-9 | 本商品を電池で使用される場合は、DC9V出力の電池ボックス【B-9】をお買い求め下さい。 |
コネクタ | 接続に際して、変換コネクタが必要な場合は別途お買い求めください。 |
レコーダー | こちらの商品を録画するには、CVBSに対応したデジタルレコーダーを別途お買い求めください。 |
上記アクセサリー以外にも様々な周辺機器・アクセサリーをお取り扱いしております。【周辺機器・アクセサリー】のカテゴリーもぜひご覧ください。
【FAQ・よくあるご質問】55万画素CCIQIII960H11.5mm角超小型カメラ CM-D5X
電池での使用はできますか?
単3乾電池6本タイプの電池ボックス【B-9】をご使用いただくことで、乾電池によるご使用が可能です。
